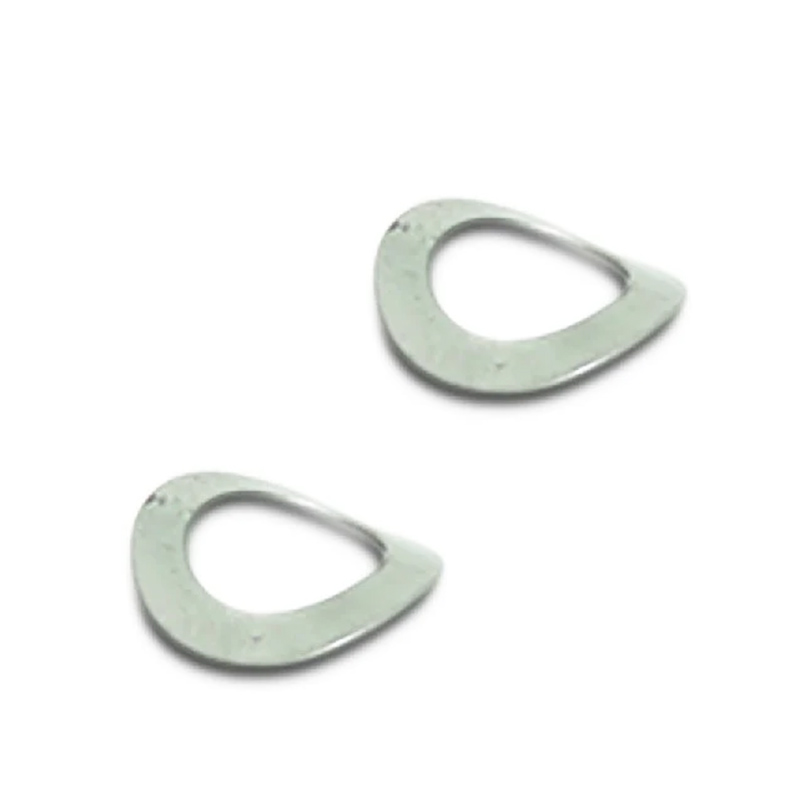

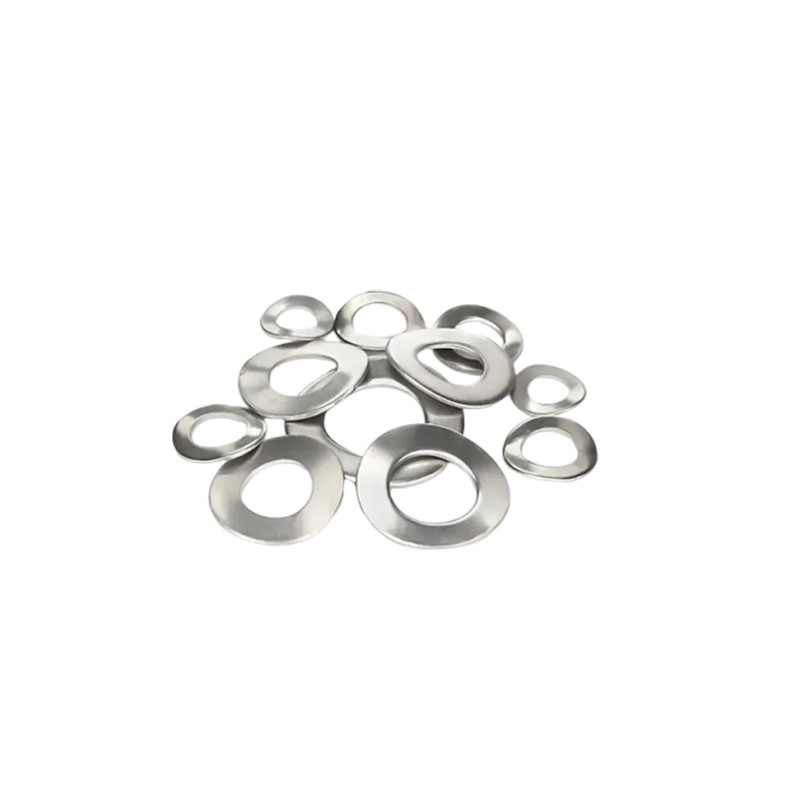

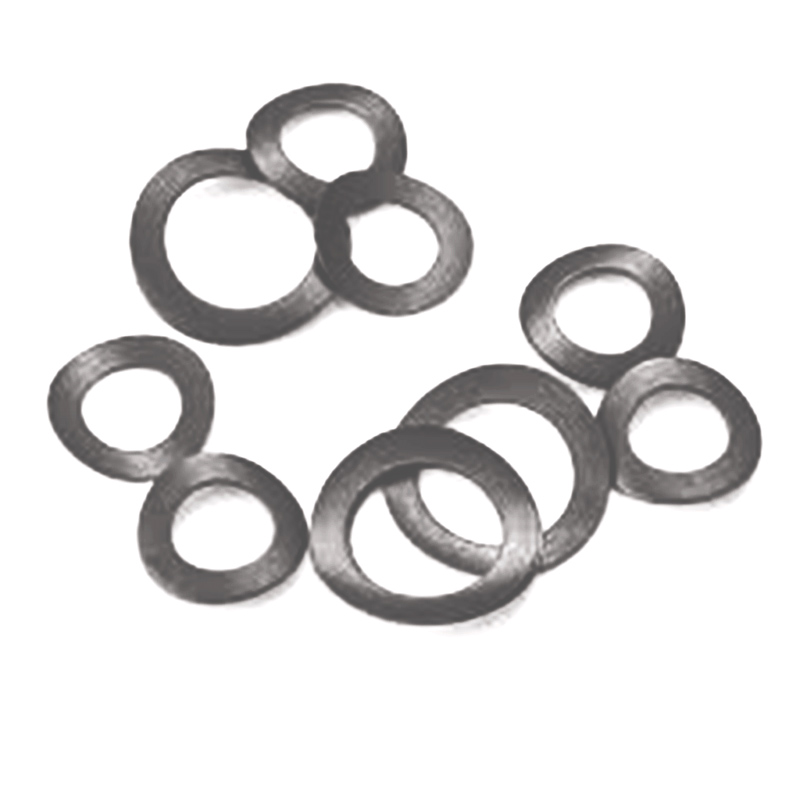

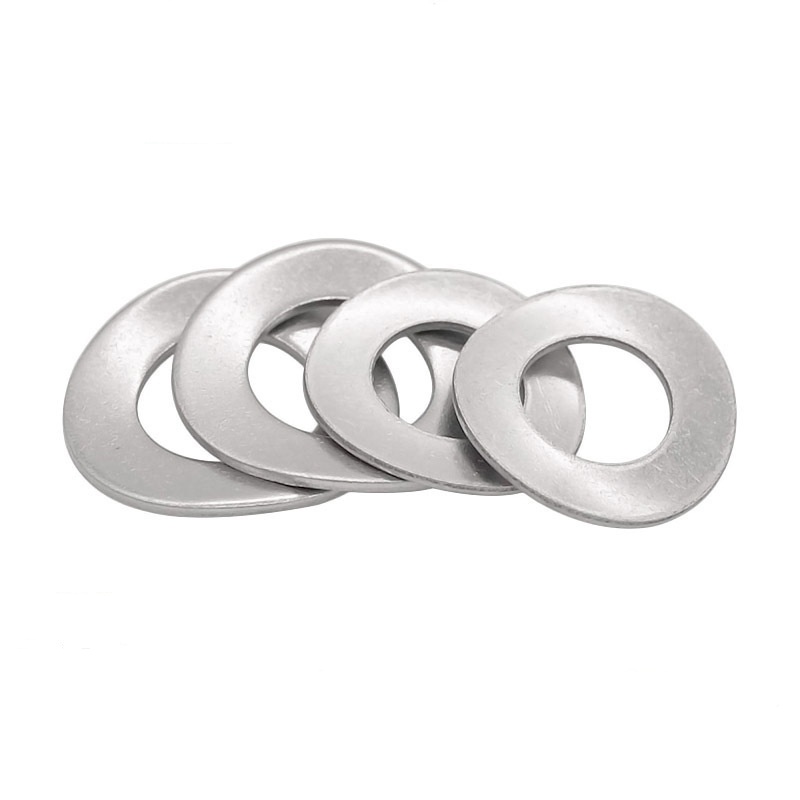

DIN 137A specifikációk Hajlított rugós alátétek

A DIN 137A Specifications ívelt rugós alátétek működési elve a fém rugalmas alakváltozásán alapul.

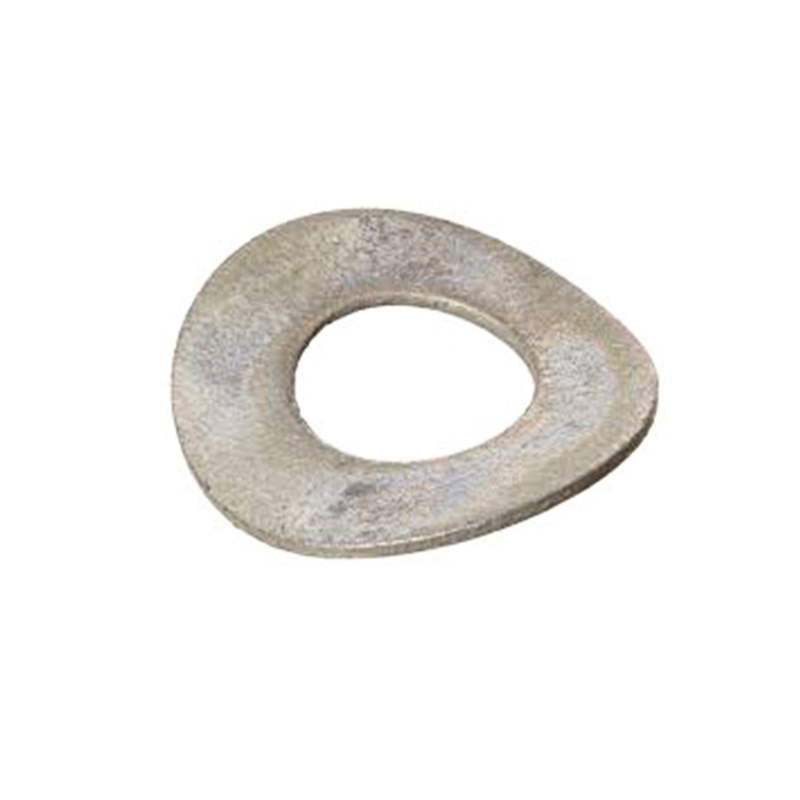

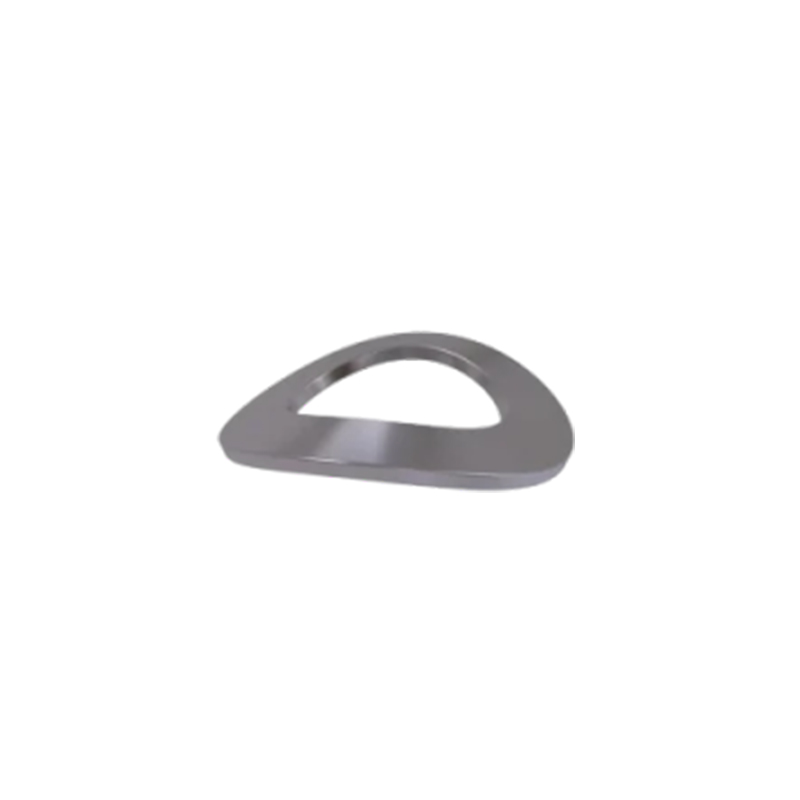

(1) Szabad állapot (nincs telepítve)

A DIN 137A specifikációk ívelt rugós alátétek természetes állapotában nem laposak, hanem ív alakú kidudorodással (egyhullámú) vagy több hullámmal (több hullámú) rendelkeznek. Ekkor természetes H magassága van, ami nagyobb, mint a tömítés t vastagsága.

(2) Kompressziós folyamat (a csavarok meghúzása)

A csavarok vagy anyák meghúzásakor az alátétek a csavarfej/anya és a munkadarab közé kerülnek. A szorítóerő növekedésével az ív alakú vagy hullámos forma fokozatosan laposodik.

Az összeszerelés és a meghúzás során a csavar alsó része laposra nyomja az ív alakú szerkezetet, így az alátét rugalmas visszapattanási feszültséget hoz létre.

(3) Az előfeszítés fenntartása (üzemi állapot)

Miután a DIN 137A Specifications ívelt rugós alátéteket lelapították, mindig vissza akar térni eredeti ívformájába. Ez a helyreállító erő folyamatos tengelyirányú tolóerővé alakul át, amely a csavarfejhez és a munkadarab felületéhez nyomódik.

A meghúzás befejezése után az alátét folyamatos fordított rugalmas feszültséget tart fenn, folyamatosan a csavar fejéhez és a csatlakoztatott alkatrész felületéhez nyomva.

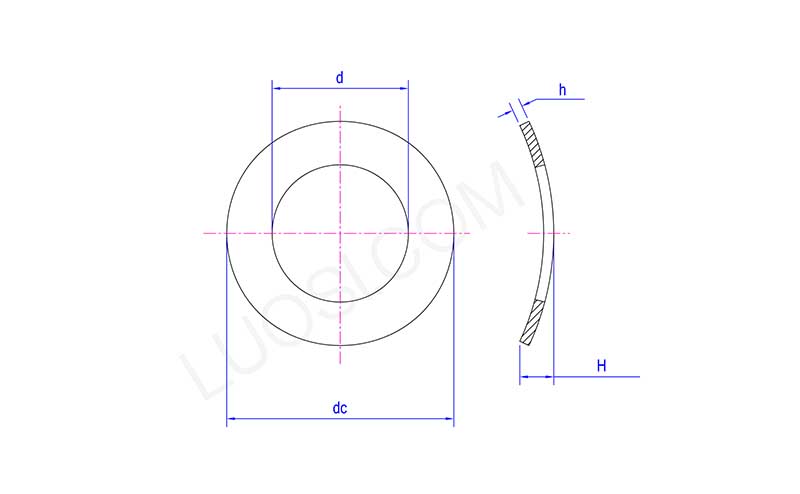

Hétfő	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

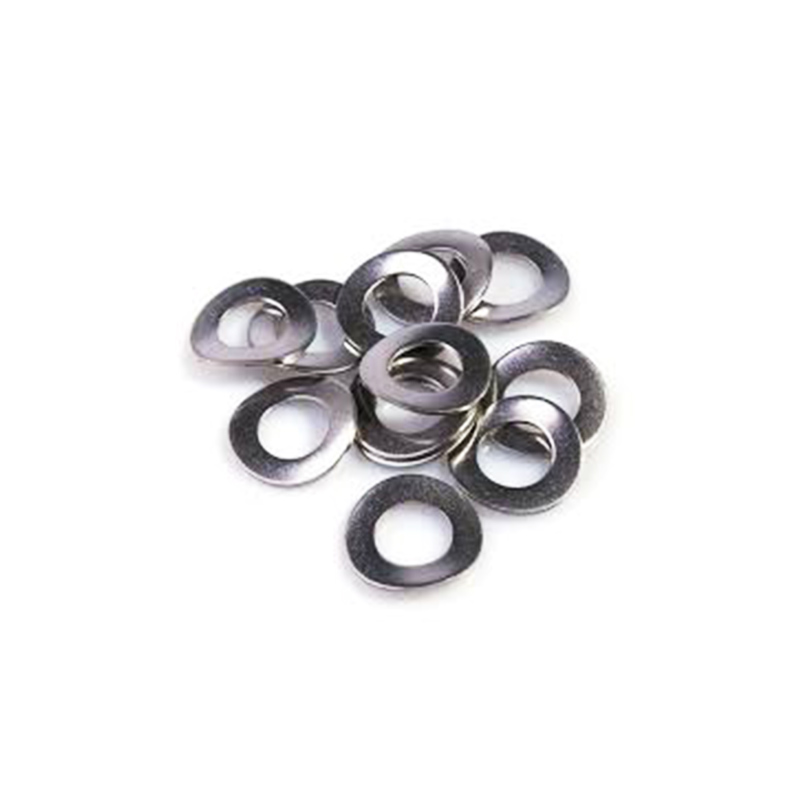

Egyedi DIN 137A specifikációk Hajlított rugós alátétek

A Xiaoguo® segítségével személyre szabhatja a DIN 137A specifikációk ívelt rugós alátéteket, amennyire szüksége van. Módosíthatja a méretet, a hullámok számát, az anyagot, a felületkezelést vagy akár a csomagolást. Így minden alátét pontosan illeszkedik a tervezéshez.

(1) Belső átmérő ID / külső átmérő OD

M2-től M100-ig vagy nagyobbig mind a belső, mind a külső átmérő testreszabható a rajzok szerint.

Precíziós műszerek kis méretű (M2-M5), nehézgépek nagy méretű (M36-M100)

(2) Vastagság t

Általános tartomány: 0,3 mm – 3,0 mm. Különleges igényekhez vékonyabb vagy vastagabb is lehet.

Amikor a terhelésvezérlés és az axiális tér kompakt.

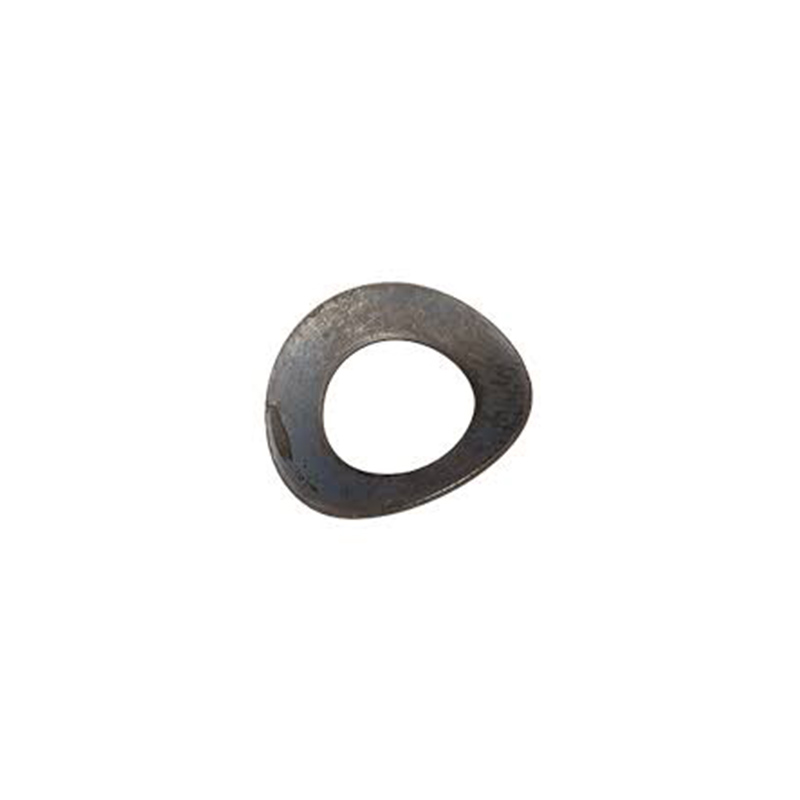

(3) Anyagok

Rugóacél, rozsdamentes acél A2/A4, 17-7 PH, foszforbronz, berillium réz, Inconel stb.

Rendszeresen nagy rugalmasság, rozsdaálló, magas hőmérsékletű/robbanásbiztos/nem mágneses

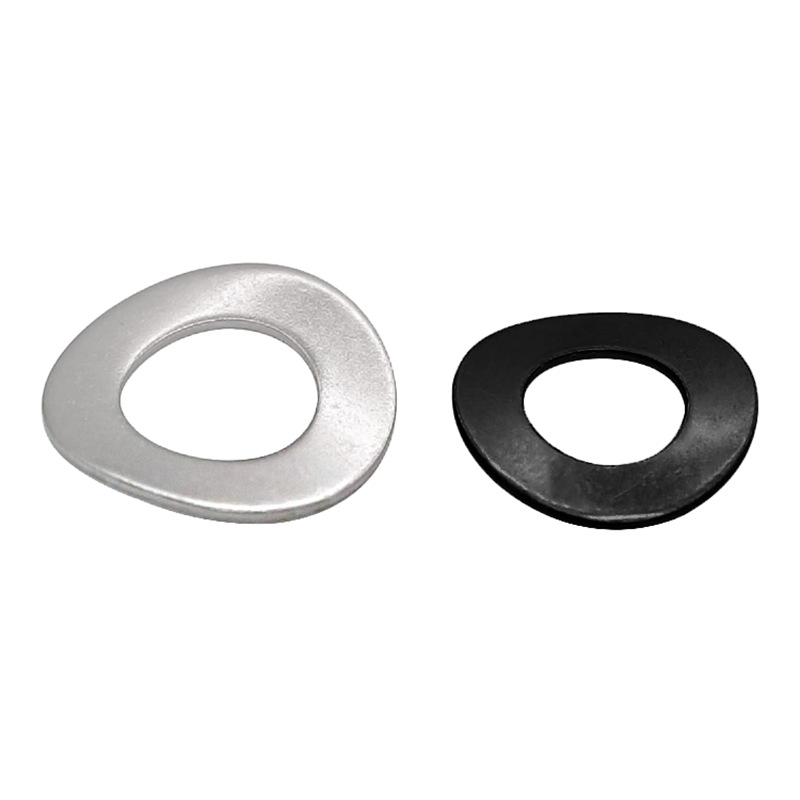

(4) Felületkezelés

Galvanizálás, Dacromet bevonat, feketítés, foszfátozás, nikkelezés, passziválás, háromértékű króm passziválás stb.

Rozsdavédelem, kenés, szigetelés, súrlódási tényező javítása

(5) Csomagolás

Műanyag zacskók + papírdobozok, egyedi címkék, vegyes csomagolókészletek, kiskereskedelmi dobozok, külső doboz vonalkódok stb.
