Rozsdamentes acél hajlított rugós alátét

A Xiaoguo® készletben található rozsdamentes acél hajlított rugós alátét számos alkalmazási területtel rendelkezik, és magas költséghatékonyságot kínál. Számos ügyfélnek segítenek költségmegtakarításban, és hatékony használati útmutatást nyújtanak.

Kérdés küldése

termékleírás

A rozsdamentes acél hajlított rugós alátét alkalmazása precíziós gépekben és műszerekben

A rozsdamentes acél hajlított rugós alátét egyedülálló anyagtulajdonságainak és szerkezeti előnyeinek köszönhetően a precíziós műszertervezők és mérnökök széles körben elfogadott választásává vált.

【1】 Tipikus alkalmazási eset

(1) Orvosi mágneses rezonancia képalkotás (MRI)

Rendkívül érzékeny a mágneses tér interferenciájára. A berendezés belsejében található precíz alkatrészekben nagy teljesítményű rozsdamentes acél hajlított rugós alátétet alkalmaznak, hogy hatékonyan elkerüljék az elektromágneses mezők interferenciáját a képalkotási leolvasásokban.

(2) Lézeres radar és optikai berendezések

A csúcskategóriás mikroszkópokban a lézerradar precíz fókuszáló és forgató mechanizmusai a mechanikai rések megszüntetésére és a sima és precíz szögelfordulás biztosítására szolgálnak.

(3) Orvosi sebészeti műszerek

A műszerek mikroátviteli szerkezetében a rozsdamentes acél hajlított rugós alátétnek együtt kell működnie a teleszkópos eszközzel, hogy pontos tengelyirányú rugalmasságot biztosítson.

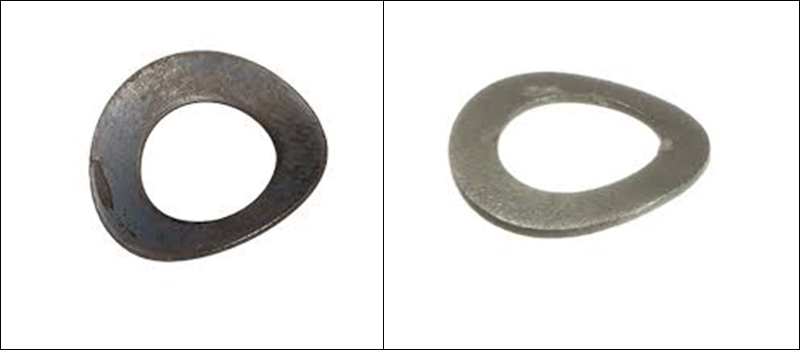

Stainless Steel Curved Spring Washer

【2】 Többdimenziós előnyök

Összességében a rozsdamentes acél hajlított rugós alátét a következő több előnnyel rendelkezik:

(1) Magas helykihasználás: A szerkezet kompakt, jellemzően csak a hagyományos rugók 1/3-1/2-e. Egyes miniatűr eszközökben akár az axiális tér 50%-a is megtakarítható.

（2）Hosszú kifáradási élettartam: A tervezési folyamat során a feszültségeloszlás egyenletes. Megfelelő tömörítés mellett kifáradási élettartama elérheti a több tízezer-millió ciklust.

(3) A rugalmas kimenet sima: Megjósolható és közel lineáris előfeszítő erőt tud biztosítani az effektív deformációs tartományon belül.

(4) Mechanikai válaszstabilitás: A többrétegű szerkezet egyenletesebb variációs karakterisztikát mutat, amely hatékonyan csökkentheti a rezgés- és ütési reakciókat a működési folyamat során, és javítja a mechanikai rendszer működésének stabilitását.

(5) Csökkenti a zajt azáltal, hogy felszívja a vibrációs energiát, amikor az alkatrészek mozognak.

(6) Különféle anyagokat, hullámszámokat és rétegeket választhat, attól függően, hogy mire van szüksége – így minden körülmények között működik.

Stainless Steel Curved Spring Washer

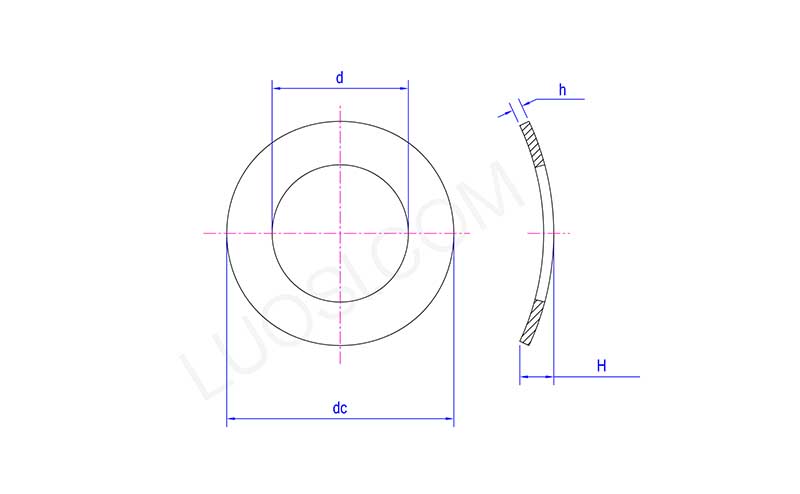

Hétfő	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】A kiválasztáshoz szükséges alapvető paraméterek

(1) Furatméret vagy csavarátmérő – ez megmondja, milyen méretű alátétre van szüksége.

(2) Anyag – válassza ki aszerint, hogy merre tart. Például használjon A4-es rozsdamentes acélt sós vagy korrozív környezetben.

(3) Terhelés – állapítsa meg, mekkora előterhelésre van szüksége berendezésének, majd válassza ki a megfelelő típusú rozsdamentes acél hajlított rugós alátétet.

(4) Elhajlás – az határozza meg, hogy mennyi hely áll rendelkezésre az alátét meghajlásához, hogy mennyit kell összenyomnia.

(5) Külső és belső átmérő – ezeknek pontosan illeszkedniük kell a rögzítőfurathoz.
