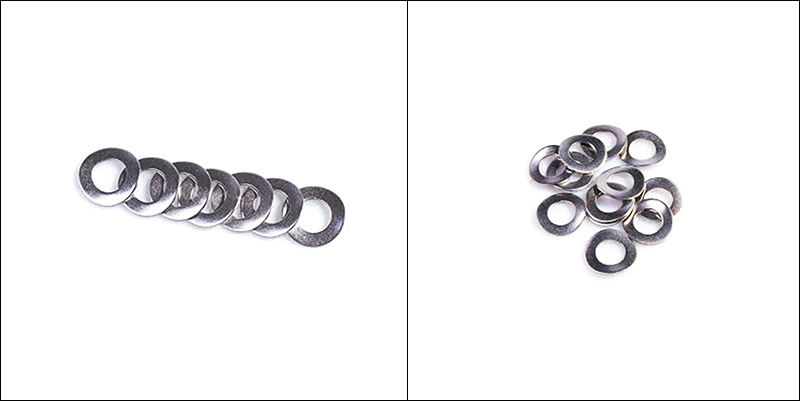

Hosszú élettartamú DIN137A hajlított rugós alátét

A Xiaoguo® készletben található hosszú élettartamú DIN137A hajlított rugós alátét mintaként ingyenesen biztosítható az érdeklődő ügyfeleknek. Javasoljuk, hogy az ügyfelek először teszteljék a mintákat, hogy megbizonyosodjanak azok minőségéről, majd ezt követően adjanak le nagy rendeléseket, hogy időt takarítsanak meg a módosításokra.

Kérdés küldése

termékleírás

Hosszú élettartamú DIN137A hajlított rugós alátét alkalmazása motorokban és sebességváltó-rendszerekben

A motor- és erőátviteli rendszerekben a hosszú élettartamú DIN137A hajlított rugós alátét „az axiális hézag gyilkosaként” és „az előfeszítő erő őrzőjeként” működik.

【1】 Miért nélkülözhetetlenek a hosszú élettartamú DIN137A hajlított rugós alátétek a motorokban és az erőátviteli rendszerekben?

(1) A motorok és sebességváltók néhány gyakori problémába ütköznek:

Hőtágulás – Amikor a dolgok felmelegednek, a forgórész és a tengely kitágul, ami megváltoztatja a csapágyak hézagát.

Gyártási tűrések – Az alkatrészek nem készülnek tökéletesen, így soha nem illeszkednek pontosan. Mindig van egy apró eltérés.

Kopás és elhasználódás – Idővel a csapágyfelületek vagy alátétek lassan elhasználódnak, ami extra hézagokat képez ott, ahol nem kellene.

Rezgés és zaj – Amikor az alkatrészek ide-oda mozognak, a csapágyak furcsa hangokat adnak ki, és a fogaskerekek egymásba ütközhetnek.

(2) Megoldás a tartós DIN137A hajlított rugós alátéthez:

Ívelt vagy hullámos formát használ, így ha laposra nyomod, folyamatosan visszanyomódik.

Automatikusan kompenzálja a fent említett tényezők okozta hézagváltozásokat

Mindig tartsa fenn a csapágyak vagy fogaskerekek megfelelő előfeszítését, hogy elkerülje a kilazulást.

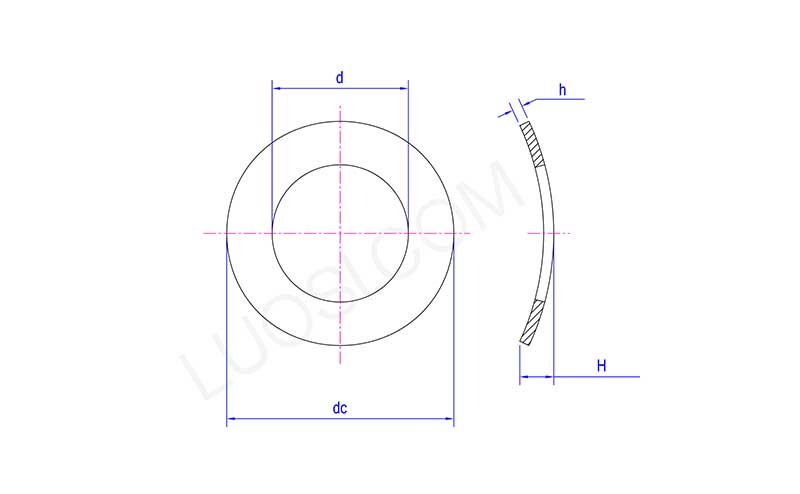

Long Lasting DIN137A Curved Spring Washer

Hétfő	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Tipikus alkalmazási forgatókönyvek

(1) Kis DC motor

Helyezzen egy hosszú élettartamú DIN137A íves rugós alátétet a csapágy külső gyűrűje és a végburkolat közé.

Szüntesse meg a csapágy axiális játékát, csökkentse a működési zajt és növelje a csapágy élettartamát.

(2) Szervomotorok

Helyezzen egyenletes előterhelést az első és a hátsó csapágy közé. Segít a rotornak pontosabban a helyén maradni, és csökkenti a vibrációt.

(3) Készülékmotorok (ventilátorok, mosógépek)

Ezek a hullám alátétek nagyjából 5-20 newtonos erővel nyomják a csapágyakat. Ez megakadályozza a csapágyak elmozdulását a házon belül, és csendesebbé teszi a motort.

Long Lasting DIN137A Curved Spring Washer

GYIK

(1) K: Készíthet egyedi méretű, hosszú élettartamú DIN137A ívelt rugós alátétet, amely nem szabványos?

V: Igen. A belső átmérőt, a külső átmérőt, a vastagságot és az ív magasságát rajza vagy minta alapján módosíthatjuk. Igény esetén egyedi jelöléseket és speciális csomagolást is tudunk adni.

(2) K: Működni fog erős vibrációjú motorokban vagy erőátviteli alkatrészekben?

V: Igen, teszi a dolgát. Felveszi a vibrációt a berendezés működése közben, kezeli a hőtágulás miatti hézagokat, és idővel szorosan tartja a csavart.

(3) K: Használhatok hajlított rugós alátétet nagy szilárdságú csavarral (10.9-es vagy 12.9-es fokozat)?

V: Nem igazán – nem ajánlott. Ezek az alátétek 5.8-as vagy alacsonyabb minőségű csavarokkal működnek a legjobban.
