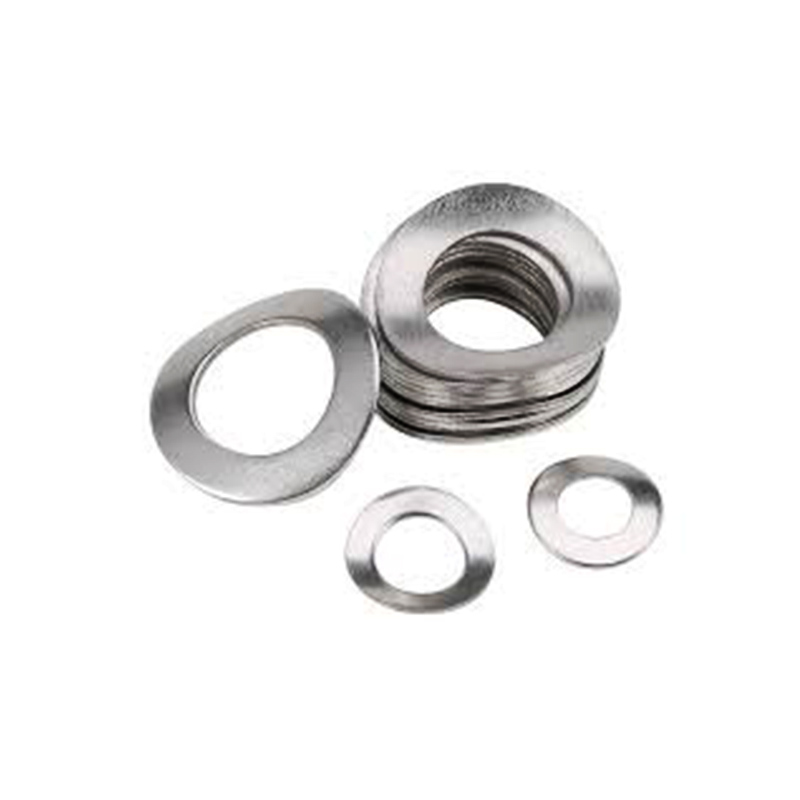

DIN137A M6 ívelt rugós alátét

A DIN137A M6 íves rugós alátét felszerelése nem bonyolult. A fő lépések a megfelelő helyzetbe helyezés és a megfelelő tömörítési szintre való meghúzás.

(1) Válassza ki a megfelelő méretet

A DIN137A M6 ívelt rugós alátét belső furatának illeszkednie kell a csavar átmérőjéhez.

Válassza ki, hány hullámot szeretne az alapján, hogy mennyi rugóra van szüksége:

Egyhullámú (DIN137A) – nagyon hajlik, de nem nyomódik vissza nagyon erősen.

Többhullámú (DIN137B) – simább, egyenletesebb lökés.

(2) Tisztítsa meg a felületeket

Töröljön le minden olajat, rozsdát vagy festéket a csavarfej (vagy anya) és a rögzíteni kívánt rész alól. A felületeknek tisztáknak és síknak kell lenniük, hogy az alátét egyenletesen összenyomódjon.

(3) Helyezze a helyére az alátétet

Csúsztassa a DIN137A M6 ívelt rugós alátétet a csavarra, a csavarfej alá (vagy az anya alá).

Melyik irányba néz felfelé? Az ívelt oldalnak vagy a hullámcsúcsnak érintenie kell a csavarfejet vagy az anyát.

(4) Először húzza meg kézzel

Csavarja be kézzel az anyát vagy csavart, amíg az alátét éppen hozzá nem ér a felülethez – még nem kell látnia, hogy elhajlik. Ez a lépés annak biztosítására szolgál, hogy a szálak megfelelően illeszkedjenek.

(5) Húzza meg megfelelően

Használjon nyomatékkulcsot, és húzza meg a csavarokat a szabványos nyomatékértéknek megfelelően.

Az alátét alapvetően lelapult az erő hatására.

Egy egyszerű módszer ennek meghatározására: amikor az alátét szabad magassága körülbelül 70-80%-kal össze van nyomva, a rugalmasság teljes mértékben érvényesül.

Ügyeljen arra, hogy: Ne használjon ütvecsavarozókulcsot az erőteljes ütéshez. Ez könnyen okozhatja, hogy a DIN137A M6 ívelt rugós alátét túl messzire tolódik, ami maradandó deformációt és rugalmasságának elvesztését eredményezheti.

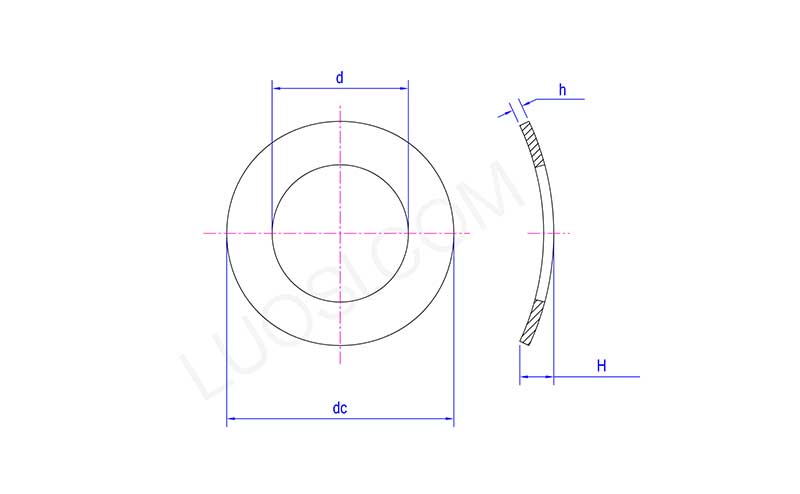

Hétfő	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Miért válassza a Xiaoguo®-t testreszabott partnerként?

A Xiaoguo® DIN137A M6 ívelt rugós alátét testreszabási szolgáltatása az M2 belső átmérőtől az M100-ig, a rugóacéltól a speciális ötvözetekig minden paraméterméretre kiterjed.

(1) Együttműködés előtti tervezési támogatás: Vegyen részt a rugalmasság becslésében és a tömítés kiválasztásában az ügyfél számára, amikor benyújtja a rajzokat, elkerülve ezzel a későbbi szakaszban a próbálkozások és hibák költségeit.

(2) Rugalmas rendelési mennyiségek – Akár kis tételre, akár több tízezer darabra van szüksége, stabil gyártást biztosítunk, hogy időben eljuttassuk Önhöz.

(3) Minden házon belül – Mindent magunk csinálunk: formatervezés, sajtolás, hőkezelés és felületkezelés. Nincs kilépés.
