DIN 580 szemű csavarok

A Kínai Xiaoguo® DIN 580 szemcsavarok szigorúan megfelelnek a német szabványoknak és a nemzetközi szabványoknak, és a vonatkozó CE tanúsítványokkal rendelkeznek. Támogatja a tömeges vásárlást, az egyablakos ellátást, a vámkezelési segítséget és a kérdőívek azonnali küldését.

Kérdés küldése

termékleírás

Alapvető előny

A DIN 580 Eye Bolts az emelőgyűrűs csavarok nemzetközileg elismert alapszabványa. Ennek a következő alapvető előnyei vannak:

(1) Teljes kovácsolás: A belső szerkezet sűrű, pórusmentes, és a kifáradási szilárdság több mint 200%-kal nő.

(2) Magas biztonsági tényező: A próbaterhelés az üzemi terhelés 2,5-szerese, a minimális szakítóterhelés a névleges terhelés négyszerese, és 20 000 kifáradási teszten megy át a munkaterhelés 1,5-szerese alatt.

Nemzetközi szabvány tanúsítás: Szigorúan megfelel a DIN 580 szabvány legújabb verziójának, (3) globálisan alkalmazható, megbízható minőségben.

A specifikációk széles választéka: A DIN 580 szemcsavarok mérete M6-tól M100-ig terjed, a teherbírása pedig 80 kg-tól 36 tonna feletti tartományig terjed, kielégítve a különféle igényeket a kis berendezésektől a nagyszabású projektekig.

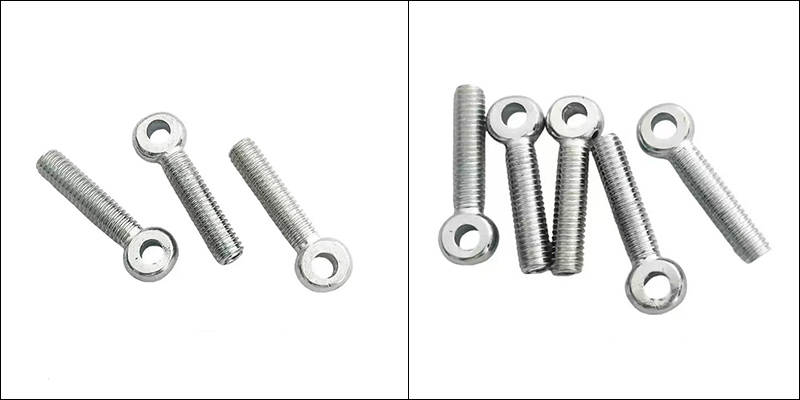

DIN 580 Eye Bolts

Szerkezeti elemek

A DIN 580 Eye Bolts szerkezete egy integrált kovácsolt eszköz, amelyet kifejezetten úgy terveztek, hogy ellenálljon az axiális emelésnek. Egy menetes rúdból és egy kör alakú fejből áll, mint csatlakozási pont.

(1) Tengely: Ez az a rész, amely a berendezéshez vagy a munkadarabhoz csatlakozik. Általában teljes menettel tervezték, a menettűrés 6g. A szerelés során teljesen be kell csavarni, és szorosan hozzá kell tapadni az érintkezési felülethez, hogy a terhelés hatékonyan átvihető legyen.

(2) Gyűrűfej (gyűrű / szem): horgok, bilincsek vagy kötelek csatlakoztatására szolgál. A fej kialakításának célja a feszültség egyenletes elosztása geometriai alakja révén.

Tervezési jellemzők

(1) Integrált kovácsolás: A DIN 580 szemű csavarokat cseppkovácsolással gyártják. A belső fémszerkezet sűrű és hibamentes, kiváló szilárdságot és fáradásállóságot biztosít.

(2) Egyértelmű üzemi terhelési információ: A termék felületén egyértelműen fel kell tüntetni az üzemi terhelési határértéket (WLL), a CE-jelölést, a gyártó nevét stb.

(3) Szigorú üzemi hőmérsékleti tartomány: A szabvány előírja, hogy biztonságosan használható -20°C és +200°C közötti hőmérsékleti tartományban, és ez nem befolyásolja a terhelhetőséget.

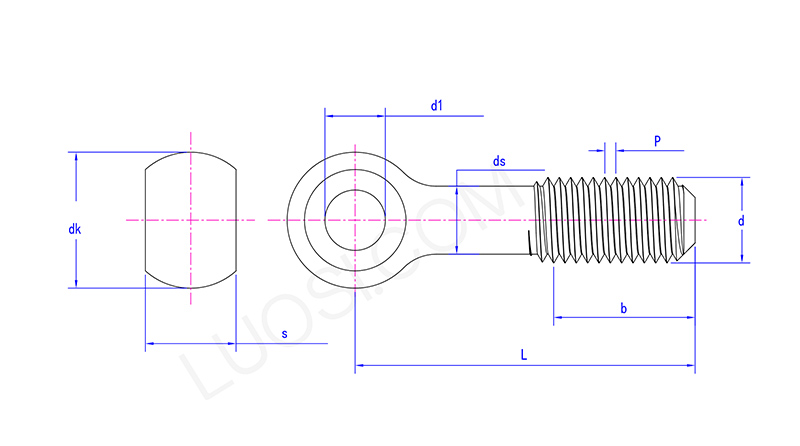

DIN 580 Eye Bolts

Hétfő	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 perc	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39
