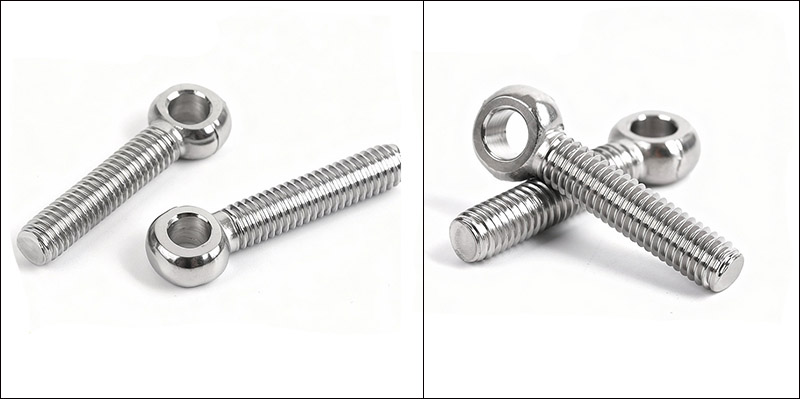

Egyenes szárú szemcsavar

A Xiaoguo® Straight Shank Eyebolt precíz 6g-os tűrésszel rendelkezik a menetben. Kézzel könnyen becsavarható. Időt és erőfeszítést takarít meg, növeli a munka hatékonyságát, egyszerű és könnyen kezelhető, és zár alátéttel is rendelkezik. Ugyanakkor támogatja a próbavásárlást kis mennyiségű minta esetén.

Kérdés küldése

termékleírás

Telepítési és használati előírások

A Straight Shank Eyebolt megfelelő felszerelése és használata kulcsfontosságú a biztonság érdekében. Kérjük, olvassa el az alábbi irányelveket:

(1) Teljesen meghúzva

Győződjön meg arról, hogy az emelőcsavar teljesen illeszkedik a munkadarab menetes furatához. A menetes végfelületnek egy síkban kell lennie a beépítési felülettel, vagy kissé alacsonyabban kell lennie. Az átmenő furatba történő beépítéshez anyát kell használni.

(2) Menet bekötési mélység

Acél: A menet átmérőjének legalább 1-szerese

Öntöttvas, sárgaréz, bronz: A menet átmérőjének legalább 1,5-szerese

Alumíniumötvözet, magnéziumötvözet, cink, műanyag: a menetátmérő legalább kétszerese

(3) Nyomatékkulcs használatával

Húzza meg a csavarokat a szabványos ajánlott nyomatékértékek szerint. Nem ajánlott a kéz erejére hagyatkozni. Mind a túlzott, mind az elégtelen nyomaték káros hatással lehet a csavarokra.

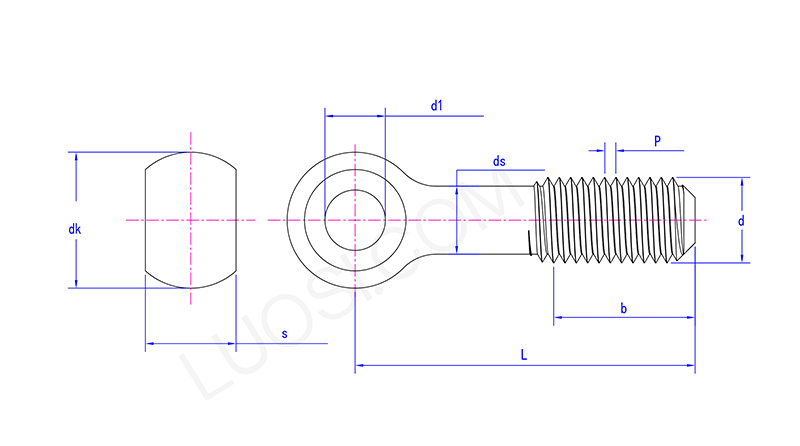

Straight Shank Eyebolt

Hétfő	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 perc	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39

(4) A terhelés iránya

Az egyenes szárú szemcsavar csak függőleges axiális terhelésnek képes ellenállni, és nem szabad kitenni ferde húzásnak. Ha szögben történő emelésre van szükség, vállszemcsavart vagy forgóemelőgyűrűt kell használni.

（5）Használat előtti ellenőrzés

Minden használat előtt szemrevételezéssel ellenőrizni kell, különös tekintettel a következőkre: az emelőgyűrűk deformálódtak, repedtek-e vagy erősen elkoptak-e; a szálak meglazultak, rozsdásodtak vagy sérültek-e; és hogy a munkaterhelési jelölések világosak és olvashatók-e. Ha bármilyen repedést, hajlítást vagy menetsérülést talál az emelőgyűrű csavarjain, azokat azonnal el kell dobni.

(6) Rendszeres karbantartás

Állítson össze egy rendszeres ellenőrzési ütemtervet a hosszú távú használatnak kitett horgonycsavarok szakszerű teszteléséhez.

(7) A módosítás tilalma

Szigorúan tilos az egyenes szárú szemcsavaron bármilyen módosítást végrehajtani, például hegesztést, melegítést vagy hajlítást.

Straight Shank Eyebolt

GYIK

(1) Mekkora az egyenes szárú szemcsavar munkaterhelési határértéke (WLL)?

A DIN 580 szerint a függőleges emelő WLL M10-hez 230 kg (kb. 0,23 tonna); Az ASTM A489 szerint egy 1/2"-os brit szabványos emelőgyűrűs csavar WLL-je körülbelül 2500 font (körülbelül 1,13 tonna).

(2) A termékei újrafelhasználhatók?

Felhasználhatók újra, feltéve, hogy minden használat előtt szigorú ellenőrzést végeznek a sérülések elkerülése érdekében. Ha azonban az emelőgyűrűk nyilvánvaló deformációt vagy csavarodást mutatnak, a menetek erősen elkoptak, repedések vannak a felületen, vagy rozsda jelentkezik, akkor javasolt cserélni.

(3) Készíthet csavarokat nem szabványos méretben vagy speciális anyagokból?

Igen, megtehetjük. Ha bármilyen testreszabási igénye van, akkor részletes megbeszélést folytathatunk. A feladatot személyre szabott igények szerint teljesítjük.
