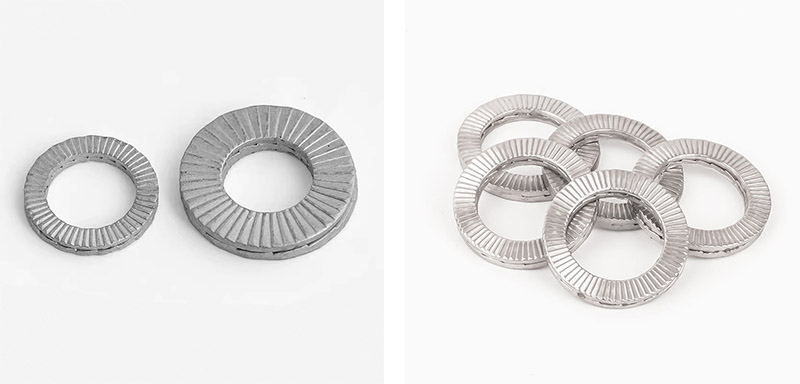

Dupla összecsukható önzáró alátétek

A Xiaoguo® gyár által gyártott dupla összecsukható önzáró alátétek rendkívül egyszerűen telepíthetők és használhatók. Rengeteg időt és költséget takaríthatnak meg számos ügyfél számára, és megkönnyítik a helyszíni karbantartást és cserét.

Kérdés küldése

termékleírás

A dupla összecsukható önzáró alátétek használatakor ügyeljen arra, hogy teljes mértékben kihasználja annak 100%-os teljesítményét. A következő pontok fokozott figyelmet igényelnek.

(1) Szigorúan tilos vegyes használatot

A dupla hajtogatós önzáró alátéteket egymástól függetlenül kell használni, és nem keverhetők lapos alátétekkel vagy rugós alátétekkel stb. Ezek összekeverése az alátét külső fogai nem kapcsolódnak össze, ami a reteszelőmechanizmus meghibásodását eredményezi.

(2) Az összekapcsolt felület keménysége

A csatlakoztatott felület keménységének kisebbnek kell lennie, mint a kettős összecsukható önzáró alátéteké. Ellenkező esetben a tömítés külső oldalán lévő radiális fogak nem tudnak "bekapcsolódni", és nem tudják biztosítani a rögzítéshez szükséges súrlódási erőt, ami a kilazulásgátló meghibásodását eredményezi.

(3) Kenőanyagok használata

A Double Fold Self Locking Washers reteszelő funkciója nem támaszkodik a súrlódásra, így a kenőanyagok használata nem befolyásolja a kilazulásgátló teljesítményt.

(4) Nyomatékkulcs a javasolt választás.

Bár a beszerelés elvégezhető szabványos szerszámokkal is, a pontos előfeszítési erő biztosítása és a túlhúzás vagy az elégtelen nyomaték elkerülése érdekében, ami meghibásodáshoz vezethet, erősen ajánlott kalibrált nyomatékkulcs használata minden telepítéshez.

Anyagbevezetés

A Double Fold önzáró alátétek gyártási anyagai változatosak. Az anyagválasztás elsősorban az adott alkalmazási környezettől és a teljesítménykövetelményektől függ.

(1) Szénacél

Erős és sokáig bírja, nagy teherbírású ipari használatra alkalmas. 8.8-tól 12.9-ig terjedő, nagy szilárdságú csavarokkal működik.

Hőmérséklet tartomány: -50°C és +200°C között.

Felületkezeléshez: érdemes bevonni a rozsda megelőzésére. Az opciók közé tartoznak a cink alapú bevonatok, például a Dacromet, a szokásos horganyzás (sárga, fehér vagy kék kivitel), a fekete-oxid vagy a tűzihorganyzás.

(2) Rozsdamentes acél

Kiváló korrózióállóság, alkalmas korrozív környezetekhez, például tengeri, vegyipari, élelmiszer- és orvosi iparban.

Üzemi hőmérséklet: -160°C és +500°C között (nagyon stabil magas hőmérsékleten).

Szabvány/minőség: EN 1.4404 (AISI 316L), AISI 304.

Általában passzivációs kezelést végeznek a korróziógátló képesség további fokozása érdekében.

(3) Foszforbronz

Kiváló vezetőképesség és kopásállóság. Alkalmas elektromos alkalmazásokhoz, amelyek vezetőképességet igényelnek, vagy megakadályozzák a megkötést.

(4) Titán

Erős és könnyű.

Főleg repülési és orvosi berendezésekben használják, mivel ezeknek az iparágaknak olyan anyagokra van szükségük, amelyek könnyűek és tiszta összetételűek.

(5) Sárgaréz

Alacsony súrlódású, és jól is néz ki.

Tehát jól működik, ha törődik az alkatrész megjelenésével.

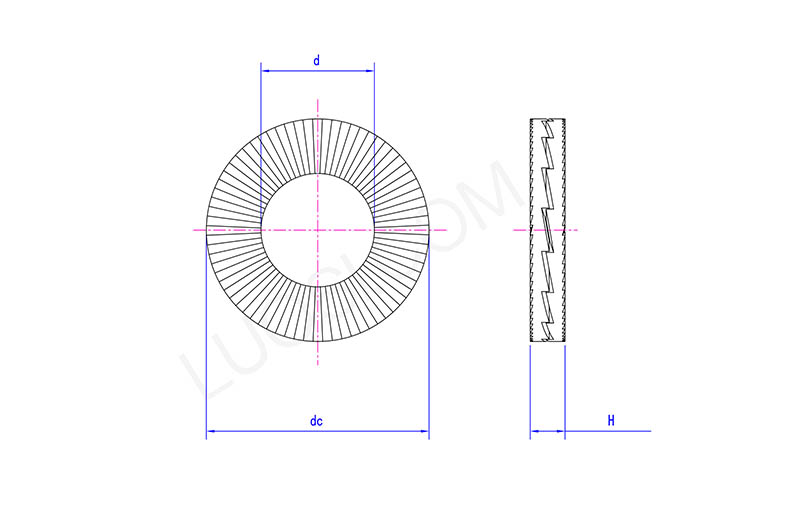

Double Fold Self Locking Washers

Hétfő	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
