Dupla összecsukható ékzáras alátét

A Xiaoguo® gyár által gyártott dupla összecsukható ékzáras alátét kétrétegű szerkezettel és kettős reteszeléssel rendelkezik. A hagyományos, lazulásgátló kötőelemekkel összehasonlítva teljesítményük sokkal jobb.

Kérdés küldése

termékleírás

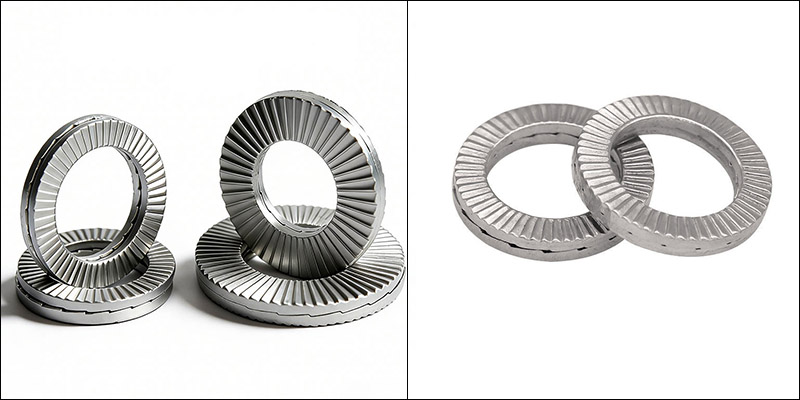

A Double Fold Wedge Lock Washer egy fejlett és nagy teljesítményű kilazulásgátló rögzítőelem. Egyedülálló ékreteszelő technológiát alkalmaz a hagyományos, súrlódáson alapuló módszer helyett. Kétrétegű, hajtogatott ékszerkezettel rendelkezik, mindkét oldalán fogazott felülettel. Valójában egy pár (két darab) pontosan azonos alátétből áll. Az egyes alátétek egyedi szerkezete a kulcsa annak kiemelkedő lazulásgátló teljesítményének.

Double Fold Wedge Lock Washer

Szerkezeti jellemzők

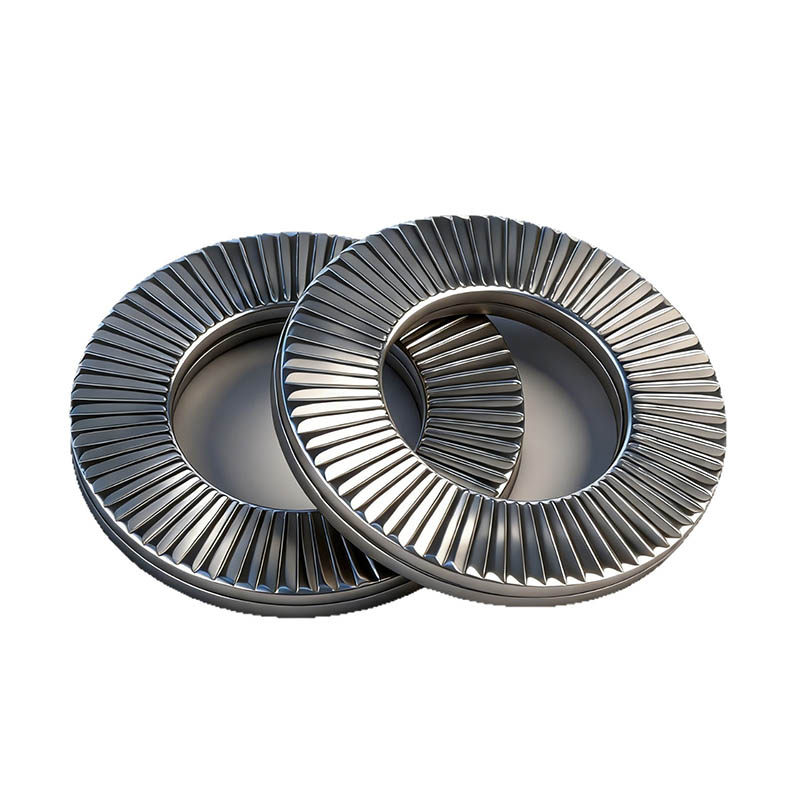

A Double Fold Wedge Lock Washer alapvető szerkezeti jellemzője a két tömítésből álló kialakításban rejlik, amelyek belső és külső felületei a reteszelés és a rögzítés funkcióit látják el.

(1) Páros alátét

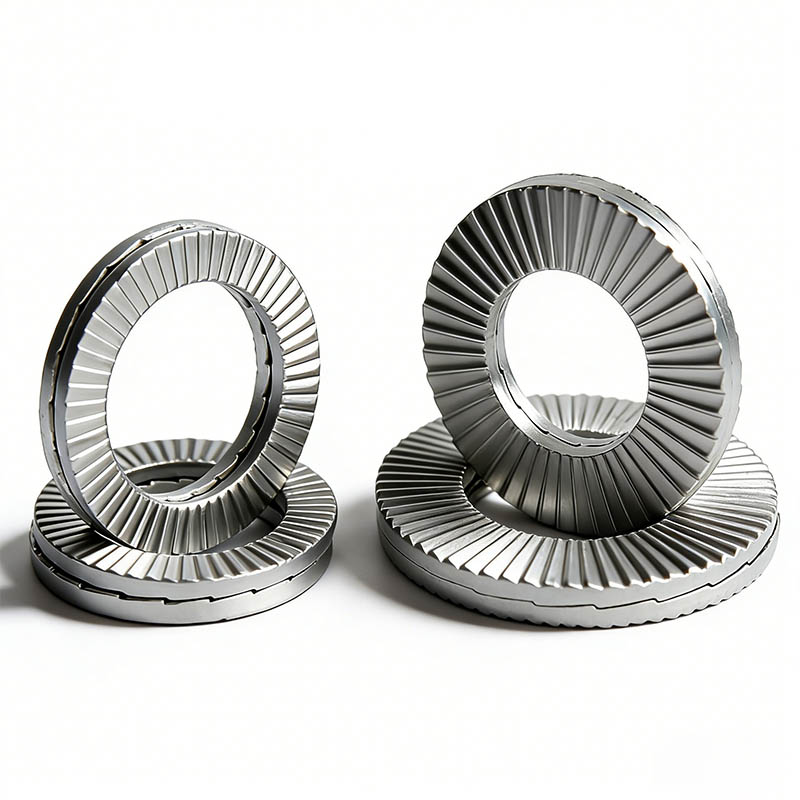

Két egyforma tömítést kombinálnak egy készletet alkotva. Ez a kialakítás elszakad a hagyományos egyrészes formától. A két tömítést a gyártás során előre összeszerelik, így egy zárrendszert alkotnak. Ez a szimmetrikus kialakítás újrafelhasználható, és szétszereléskor nem károsítja a tömítéseket.

(2) Radiálisan megemelt felület

Ezek a kiemelkedõ minták a dupla összecsukható ékzáras alátétnek az az oldala, amely közvetlenül érintkezik az anya, csavar fejével vagy a csatlakoztatott alkatrész felületével. Felületén finom, radiálisan kidomborodó minták/fogak találhatók. Főleg arra szolgálnak, hogy ehhez a felülethez rögzítsék a dupla összecsukható ékzáras alátétet, "reteszelve" és megakadályozva a köztük való elcsúszást.

(3) Háromszög alakú fogfelület

Ez az illeszkedő felület a tömítés ellenkező oldalán. A belső felület a kerület mentén egyenletesen elosztott ék alakú fogfelületekből áll, amelyek egy bütyökhöz hasonlítanak, és más néven "ék alakú fogak" vagy "ferde fogfelületek".

Double Fold Wedge Lock Washer

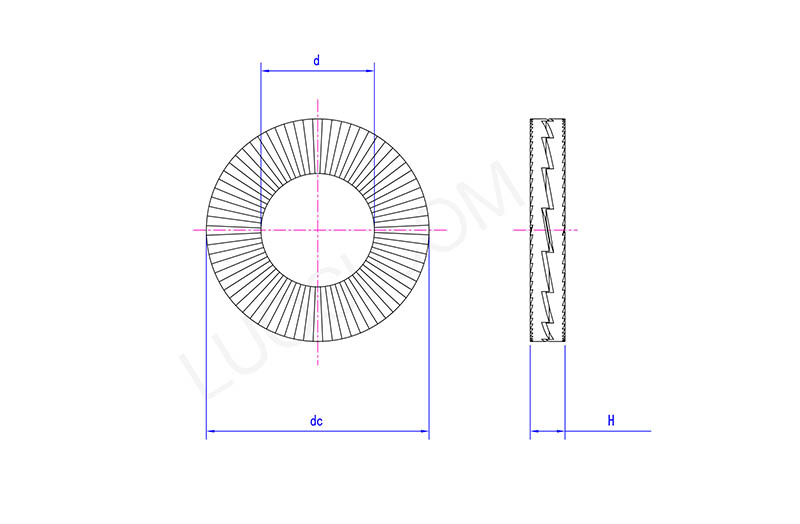

Hétfő	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

GYIK

(1) Újra felhasználható?

Igen, többször is felhasználható. Zárási teljesítménye nem csökken könnyen többszöri szét- és összeszerelés után.

(2) Milyen anyagokat szállít?

Rugóacél, szénacél és rozsdamentes acél változataink vannak. A felületkezelések közé tartozik a horganyzás, a tűzihorganyzás és a fekete-oxid.

(3) Mi az előnye a hagyományos osztott záralátétekhez képest?

Sokkal jobb rezgésállóság, erősebb reteszelő hatás, nem könnyű kifárasztani és deformálódni, alkalmasabb nagy terhelésre és magas vibrációs alkalmakra.
