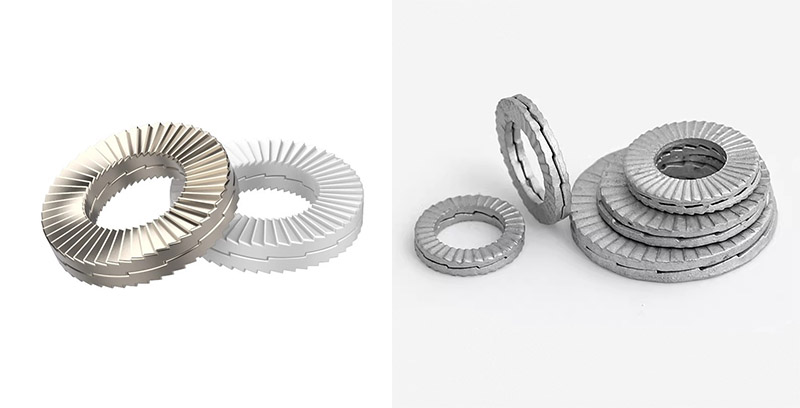

Két összecsukható, önzáró nagy alátét

A két összecsukható önzáró nagy alátét felszerelése meglehetősen egyszerű. Csak győződjön meg arról, hogy a nagy fogazott felület megfelelően van beállítva és a megfelelő pozícióban van elhelyezve, majd húzza meg a csavart vagy anyát a szabványos nyomatékkal a folyamat befejezéséhez. Beépítése nem igényel bonyolult technikákat vagy drága eszközöket, de számos kulcsfontosságú szempontot figyelembe kell venni a 100%-os teljesítmény eléréséhez.

(1) Előkészítés a telepítés előtt

Munkadarab tisztítása: Ügyeljen arra, hogy a csavarok, anyák, a két összecsukható nagy alátétek és a csatlakoztatott részek érintkezési felületei tiszták, laposak, olajfoltoktól, rozsdától vagy sorjamentesek legyenek.

Ellenőrizendő alátétek száma: Használat közben párban kell használni (két darab egy készletet alkot).

Ellenőrizze a beépítési felület típusát: átmenő- vagy zsákfuratos-e, és határozza meg az alátétek számát.

(2) Helyezze be az alátétet

Távolítsa el az alátétpárokat, és ellenőrizze, hogy a "nagy fogazott felület (ék alakú felület)" egymás felé nézzen. Ne ossza szét vagy telepítse őket rossz sorrendben.

(3) Tegyen különbséget az átmenő lyukak és a zsákfuratok között

Vakfurat/csavar csatlakozás: Csak egy pár Két összecsukható önzáró nagy alátétre van szükség, amelyeket a csavarfej és a csatlakoztatott alkatrész közé kell elhelyezni. Az anya a másik oldalon meg van húzva.

Átmenő furat/csavar-anya összeállítás: Használat közben két pár Két összecsukható önzáró nagy alátétre van szükség. Az egyik pár a csavarfej alá, a másik pár pedig az anya alá kerül.

(4) Biztosítsa a megfelelő érintkezést

Győződjön meg arról, hogy az alátét külső oldalán lévő sugárirányú fogfelületek érintkeznek a csavarfej (vagy anya) egyik oldalával, a másik oldal pedig a csatlakoztatott alkatrész felületével.

(5) Húzza meg

Használjon nyomatékkulcsot, és húzza meg a rögzítőelemeket a megfelelő nyomatékértékeknek megfelelően.

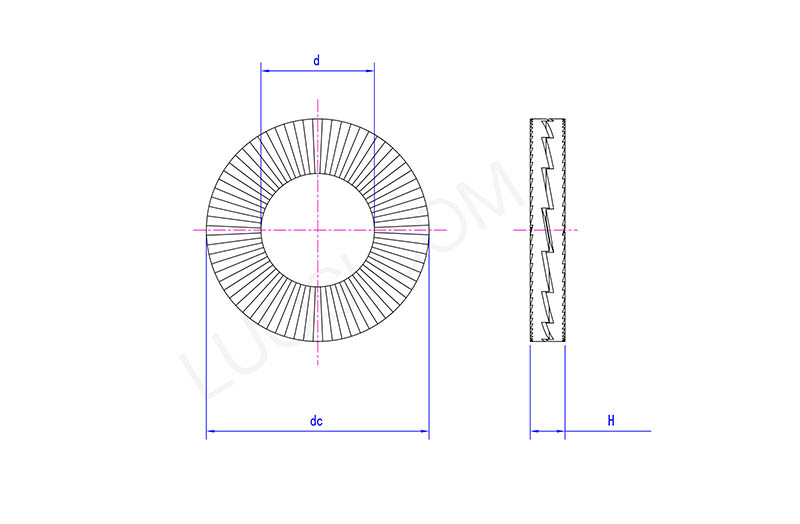

Hétfő	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Újra felhasználható?

A két összecsukható önzáró nagy alátétek általában újra felhasználhatók. A berendezésből való eltávolítás után a tömítés mindkét darabját alaposan meg kell vizsgálni.

Az újrahasználat engedélyezésének feltételei: Ha a belső gyűrű nagy fogfelülete és a külső oldal radiális fogai nem mutatnak túlzott kopást, látható deformációt, repedést vagy sérülést, akkor megtisztíthatók és újra felszerelhetők.

Cserét igénylő helyzet: Ha az ellenőrzés nyilvánvaló kopást vagy sérülést tár fel, azonnal ki kell cserélni egy új alátétkészletet az elégtelen reteszelőerő elkerülése érdekében.
