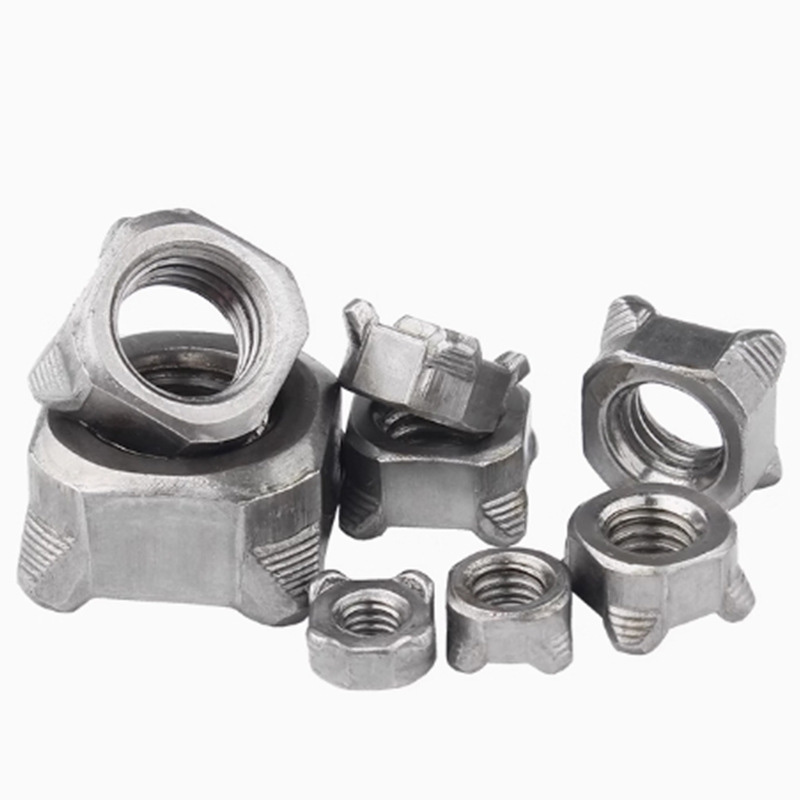

M10 négyzet alakú hegesztett anya

A xiaoguo® M10 ömlesztett négyszögletes hegesztett anyákat úgy gyártják, hogy kompatibilisek legyenek a különféle hegesztési paraméterekkel, lehetővé téve a gyors rögzítést a munkadarabon, csökkentve a beszerelési időt és javítva a munka általános hatékonyságát.

Modell:Q 371-1999

Kérdés küldése

termékleírás

Minőségellenőrzés

Az M10 négyszögletes hegesztett anyák minőség-ellenőrzésének lényege abban rejlik, hogy maga az anya fizikai tulajdonságai megfeleljenek a szabványoknak, és erős és megbízható hegesztési kapcsolatot tudjon kialakítani a fémlemezzel.

【1】 Kövesse a szabványt

A minőség-ellenőrzés első lépése a vonatkozó szabványoknak való megfelelés. Az M10 négyszögletes hegesztett anya főként a DIN 928 szabványt és a hazai QC/T 863-2011 autóipari szabványt követi.

M10 Square Welded Nut

【2】 Nyersanyagok minőségellenőrzése

(1) Kémiai összetétel elemzése: A hegesztési teljesítmény kulcsa a széntartalomban rejlik, amelyet 0,25% alá kell szabályozni. Az általánosan használt anyag alacsony szén-dioxid-kibocsátású acél.

(2) Felületi minőség ellenőrzése: Ellenőrizze, hogy nincs-e repedés, gyűrődés vagy egyéb hiba a nyersanyagok felületén, hogy biztosítsa a következő hidegfejezési folyamat zökkenőmentes lefolyását.

【3】 Gyártási folyamat minőségellenőrzése

(1) Hideg fejalakítás: Gondoskodni kell arról, hogy a kulcsméretek, mint például az M10 anya ellentétes oldalainak szélessége és magassága megfeleljenek a rajzok és a DIN 928 szabvány követelményeinek. Különösen az alsó négy hegesztési nyúlvány magasságának, alakjának és eloszlási helyzetének egységességét kell garantálni.

(2) Menetfúrási feldolgozás: Minden M10 négyzet alakú hegesztett anya menetének 100%-os ellenőrzését mérőhasábokkal végzik el, hogy megbizonyosodjanak arról, hogy megfelelnek a 6H precíziós minőség követelményeinek.

(3) Hőkezelés: A nagy szilárdságú fokozatok (például 8 vagy 10) követelményeinek teljesítése érdekében oltási és temperálási eljárásokat kell végrehajtani, hogy az anyák elérjék a kívánt szilárdságot.

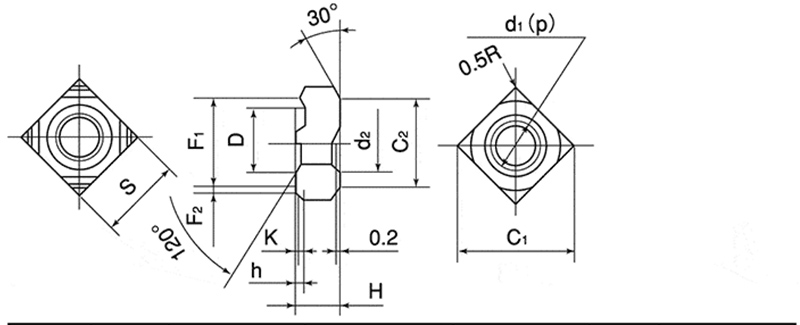

M10 Square Welded Nut

d	p	S		H		h		K	D
Névleges átmérő	Hangmagasság	BasicDimension	Tolerancia	BasicDimension	Tolerancia	BasicDimension	Tolerancia	Alapméret (közelítő)	BasicDimension	Tolerancia
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一 0,1 一 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】 Végső termékellenőrzés

(1) Megjelenés és méretellenőrzés: Szemrevételezéssel vagy automatizált képszűréssel a felületi repedésekkel, sorjával, rozsdával stb. rendelkező hibás termékeket kiküszöbölik. A kulcsméreteket olyan eszközökkel ellenőrzik, mint a tolómérők és a mikrométerek, hogy megbizonyosodjanak arról, hogy a tűréstartományon belül vannak.

(2) Mechanikai teljesítményteszt: Az M10 négyszögletes hegesztett anyának ki kell bírnia a szabvány által meghatározott garantált terhelést anélkül, hogy a menet kiszakadna vagy elszakadna.

(3) Keménységvizsgálat: A keménységet Rockwell vagy Vickers keménységmérővel mérik.

(4) Felületkezelés ellenőrzése: Az olyan felületkezeléseknél, mint a horganyzás és a Dacromet, ellenőrizni kell a bevonat vastagságát, és rendszeresen el kell végezni a sópermet-vizsgálatokat.
