Négyzet alakú hegesztési anyák

Szerkezeti jellemzők

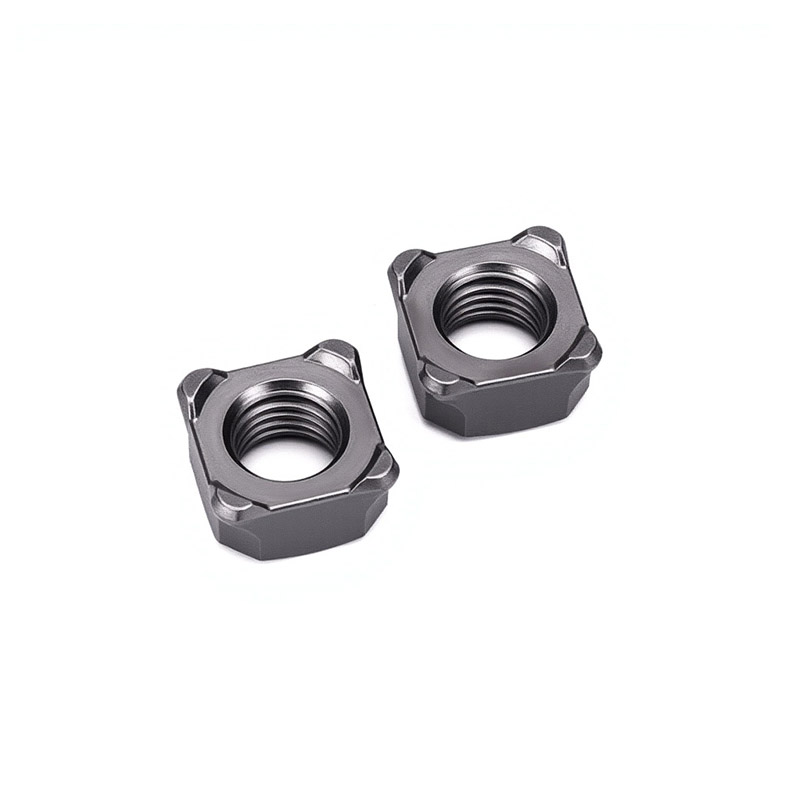

A négyzet alakú hegesztőanyák egy négyzet alakú anya, amelynek alján több hegesztési nyúlvány található. Szerkezeti kialakítása három fő cél köré összpontosul: a hegesztési megbízhatóság, a pontos pozicionálás és az elfordulás elleni teljesítmény.

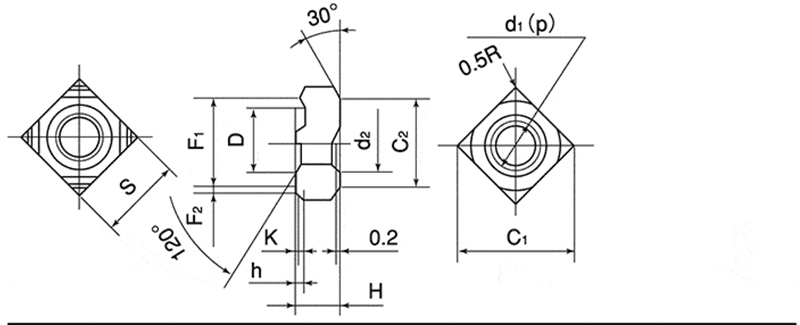

【1】 Négyzetes alap

(1) Forma: Tökéletes négyzet, amelynek mind a négy oldala egyenlő hosszú, és mind a négy sarka derékszögű. Automatikusan meg tudja akadályozni az elfordulást, amikor beilleszkedik a munkadarab négyzet alakú furatába.

(2) Élszélesség: Például az M8 14 mm, az M10 pedig 17 mm. Elegendő nyomástartó területet biztosít ahhoz, hogy az anyák hegesztés közben ne akadjanak be az alapanyagba.

(3) Vastagság (magasság): Általában 6-10 mm. Elegendő menethosszúságot biztosít a csatlakozási szilárdság biztosításához.

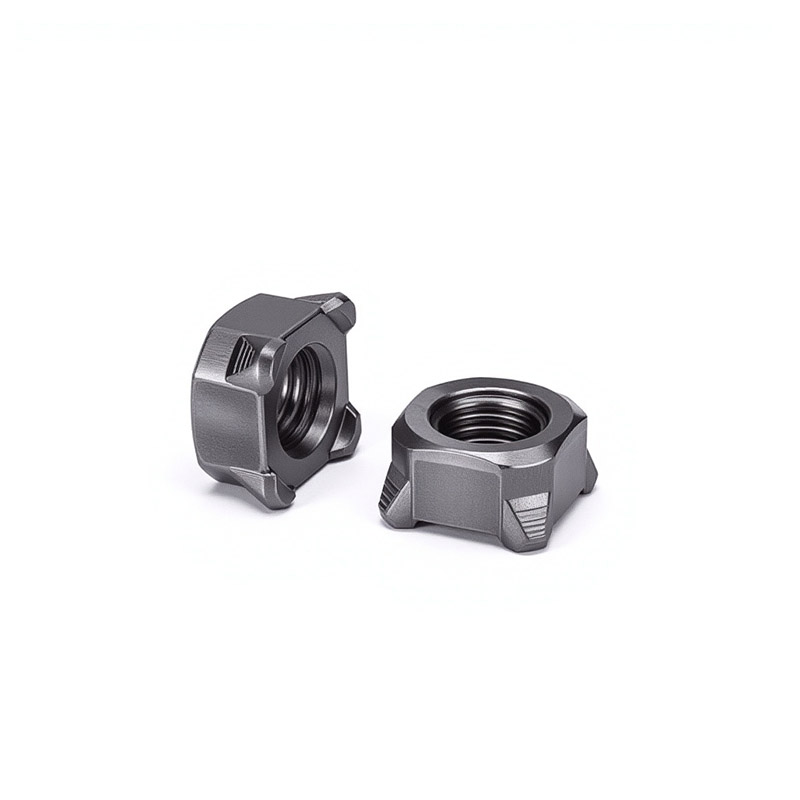

【2】 Hegesztési projektműveletek

(1) Mennyiség: négy ponton szimmetrikusan elosztva az egyenletes áram és a kiegyensúlyozott hegesztési mag biztosítása érdekében

(2) Elhelyezés: az alsó felület négy sarkában, közel a széléhez, a hegesztési stabilitás javítása érdekében

(3) Forma: Gömb vagy kúpos tetejű forma, sima tetejű

(4) Magasság: 0,5–1,2 mm, az alapanyaggal való szoros érintkezés érdekében

Szélesség/átmérő: Körülbelül 1,5 ~ 2,5 mm

【3】 Belső menet

(1) Menet specifikáció: metrikus M4-től M16-ig, Imperial #6-tól 5/8″-ig. Levehető csatlakozást képez a hozzáillő csavarokkal.

(2) Menetpontosság: 6H (metrikus), 2B (birodalmi). Biztosítja a jó illeszkedést a négyzet alakú hegesztőanyák és a csavar között.

(3) Menethossz: elegendő menethosszúságot biztosít.

(4) Menetirány: A bemeneti végén letörések lehetnek a csavarok könnyű behelyezése érdekében.

Gyakran Ismételt Kérdések

(1) Milyen hegesztési módszerre alkalmasak a négyzet alakú hegesztőanyák? Mik a paraméterek?

A leggyakrabban használt módszer az ellenállás-kivetítő hegesztés. Vegyük például egy M8 alacsony széntartalmú acél anya hegesztését egy 1,5 mm-es alacsony széntartalmú acéllemezre. A referencia paraméterek a következők: áramerősség 8–11 kA, elektródanyomás 2,5–4,0 kN, hegesztési frekvencia 8–15 ciklus (körülbelül 0,16–0,3 másodperc).

(2) Milyen szabványoknak felelnek meg a négyzet alakú hegesztési anyák?

Szigorúan követjük a DIN 928 (a német szabvány, a világon a legszélesebb körben használt szabvány), az ASME B18.1 (amerikai szabvány) és a GB/T 13681.2 (a kínai nemzeti szabvány) szabványokat.

(3) Hogyan biztosítható az anyák hegesztési teljesítménye?

A hegesztési teljesítmény lényege, hogy a széntartalom ≤ 0,25% legyen. Minden egyes nyersanyagtételen spektrális elemzést végzünk, hogy biztosítsuk a kémiai összetétel megfelelőségét. Ugyanakkor a nyúlványok magassága és alakja a tűréshatáron belül szigorúan ellenőrzött.
