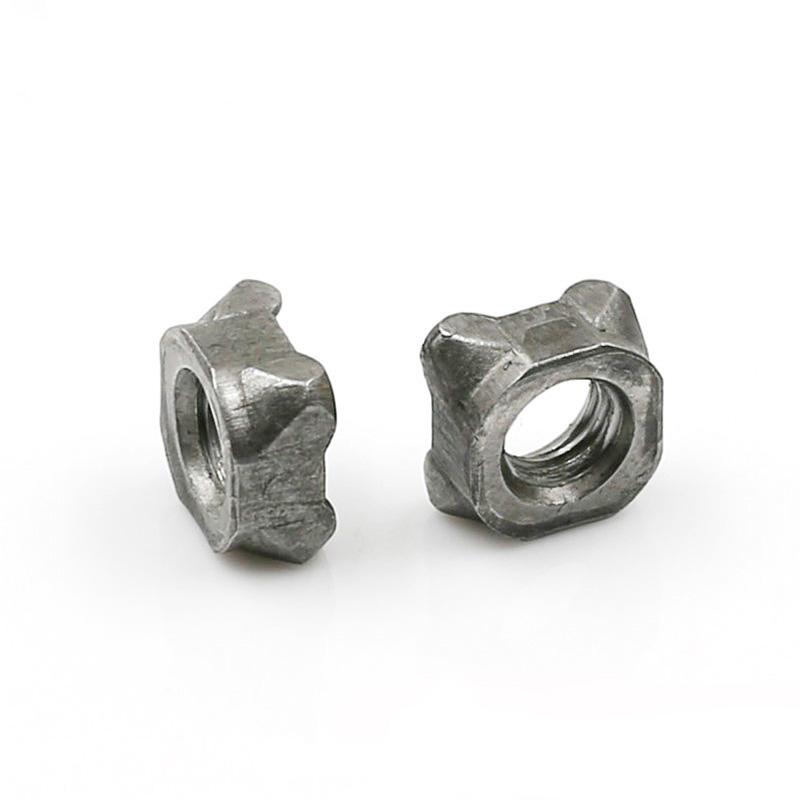

M8 négyszögletes hegesztési anya

Ha professzionális rögzítőelemeket keres, a Xiaoguo® legújabb M8 négyzet alakú hegesztőanyája lehet az ideális választás. Alkalmas a fémlemez hátoldalára. Külső rögzítők felszerelésekor nem kell megérinteni a hátoldalt. Különösen alkalmas zárt típusú házakhoz.

Modell:Q 371-1999

Kérdés küldése

termékleírás

Szabványos és kulcsméretek

Az M8 négyszögletes hegesztőanyát szigorúan a DIN 928:2013-12 szabvány szerint gyártják. Ez a szabvány meghatározza az M4-től M16-ig terjedő durvamenetű és 8-16 mm-es finommenetű négyszögletes hegesztőanyák méreteit és műszaki követelményeit. A termék minősége A fokozat.

Paraméter	Érték (mm)	Tolerancia
A szál specifikációja	M8 × 1,25	-
Élszélesség (s/sw)	14 mm	±0,3
Átlós szélesség (e)	18 mm	±0,6
Teljes vastagság (m1/h)	6,5 mm	±0,3
Fej átmérő (dk)	12,8 mm	-
A kiemelkedési pont magassága	1,0 mm	±0,1
Homorú pontszög	45°	±5°

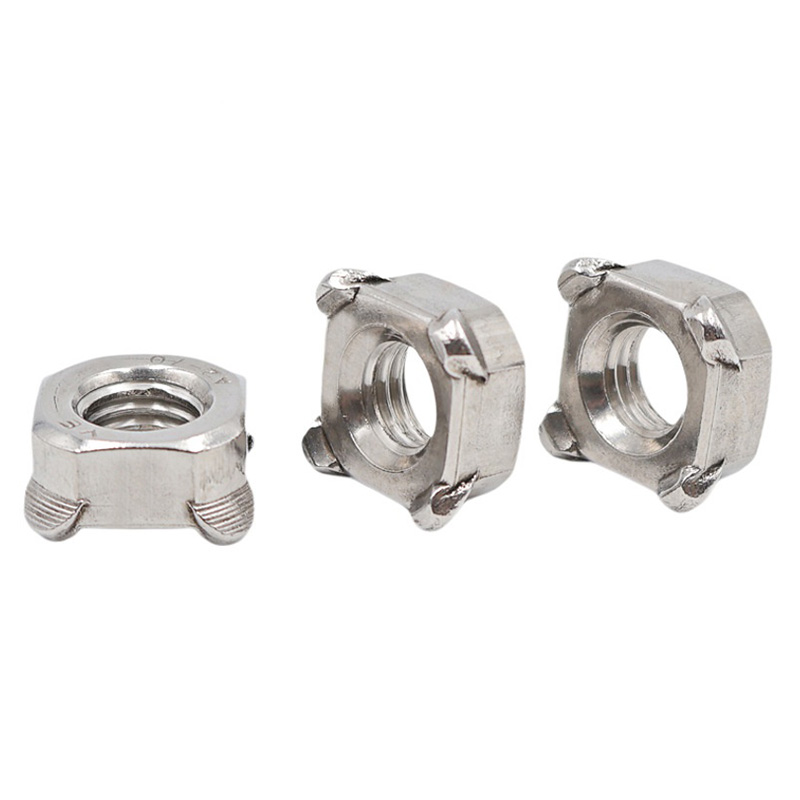

M8 Square Weld Nut

Szerkezeti típus

Az M8 négyszögletes hegesztőanyát két típusra osztják aszerint, hogy van-e pozicionáló csapja vagy sem: a csap nélküli típusra és a tüskés típusra.

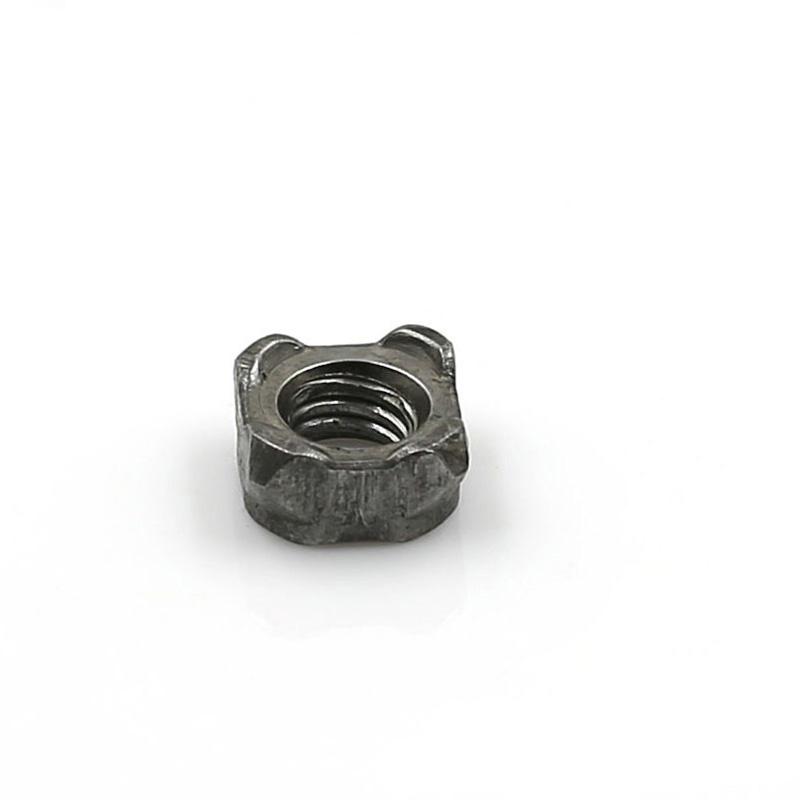

(1) Nem pilóta

Leírás:

Négyzet alakú, a szemközti oldalak szélessége 14 mm. Az alsó felületen négy, a négy sarkon egyenletesen elosztott félgömb alakú hegesztési nyúlvány található, vezetőcsapok nélkül. Az alsó felület sík, M8 × 1,25 specifikációval és 6H pontossággal.

Működési elv:

A hegesztés során a pozicionálás az alsó elektródán lévő rögzítőcsapokon vagy a munkadarabon lévő négyzet alakú furatokon keresztül történik. A négy kiemelkedés az ellenálláshegesztés során egyszerre olvad meg, egységes hegesztési magot képezve.

Alkalmazható forgatókönyvek:

Ha már van egy M8-as négyszögletes hegesztőanya a munkadarab négyszögletes furatában, vagy ha a pozicionálás megbízható,

kézi vagy félautomata hegesztési technikák alkalmazhatók.

Ez olyan költségérzékeny alkalmazásokhoz alkalmas, ahol alacsony a pozicionálási pontosság követelménye.

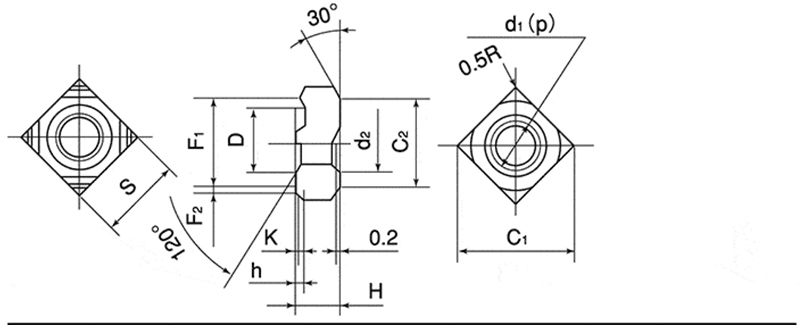

M8 Square Weld Nut

d	p	S		H		h		K	D
Névleges átmérő	Hangmagasság	BasicDimension	Tolerancia	BasicDimension	Tolerancia	BasicDimension	Tolerancia	Alapméret (közelítő)	BasicDimension	Tolerancia
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一 0,1 一 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Pilóta

Leírás:

A forma négyzet alakú, a szemközti oldalak szélessége általában 14 mm marad. Az alsó felületen található négy sarokkiemelkedés a középső vezetőcsappal együtt. A vezetőcsap átmérője általában 9,6 mm vagy 11,6 mm (az ügyfél igényeitől függően). A vezetőcsap magassága 1,5 mm, 2,0 mm vagy 2,5 mm, az alapanyag vastagságához igazodva. A menet M8 × 1,25, 6H pontossággal.

Működési elv:

A vezetőcsapot a munkadarab előre kifúrt pozicionáló furatába kell beilleszteni a pontos pozicionálás érdekében, és megakadályozza, hogy az M8 négyszögletes hegesztőanya elmozduljon hegesztés közben. Ugyanakkor a vezetőcsap bizonyos mértékig hatékonyan blokkolja a hegesztési fröccsenések bejutását a menetes furatba.

Alkalmazható forgatókönyvek:

Automatizált robot hegesztősor (magas pozicionálási követelményekkel)

Ha a munkadarabon nincsenek négyzet alakú furatok, és csak kerek lyukak vannak elhelyezve

Olyan alkalmazások, ahol meg kell akadályozni, hogy a hegesztési salak eltömítse a meneteket
