M8 négyzet alakú hegesztett anya

A kínai Xiaoguo® M8 négyzet alakú hegesztett anyát szállít mintavizsgálathoz. Négyzet alakú formája megkönnyíti az automatikus vibrációs tálcás adagolórendszerhez való igazítást, és alkalmas nagy sebességű szerelősoros műveletekre.

Modell:Q 371-1999

Kérdés küldése

termékleírás

(1) A termék meghatározása

Az M8 négyzet alakú hegesztett anya egy speciális rögzítőelem, négyzet alakú és négy hegesztési kiemelkedéssel az alsó sarkokban. Ellenállásponthegesztéssel tartósan a fémlemezhez van rögzítve, és megbízható belső menetes furatot biztosít a későbbi csavarkötésekhez. Ez az anya megfelel a DIN 928 szabványnak, és az egyik leggyakrabban használt hegesztőanya specifikáció olyan iparágakban, mint az autóipar, a háztartási gépek és a mezőgazdasági gépek.

(2) érvényesítse a szabványokat

Az M8 négyszögletes hegesztett anyát a DIN 928:2013-12 szabványnak megfelelően gyártják. Ez a szabvány meghatározza az M4-től M16-ig terjedő durvamenetű és 8-16 mm-es finommenetű négyszögletes hegesztett anyák méreteit és műszaki követelményeit. A termék minősége A. A DIN 928 szabvány előírja, hogy a hegesztett anyákhoz használt acél széntartalma ≤0,25% legyen a jó hegesztési teljesítmény biztosítása érdekében.

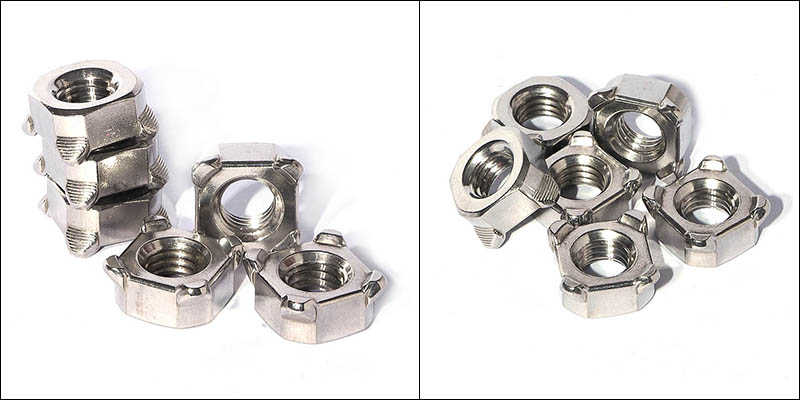

M8 Square Welded Nut

A hegesztési folyamat paraméterei

A hegesztési paraméterek a hegesztési minőség biztosításának alapvető tényezői. Az M8 négyszögletes hegesztett anya hegesztési paramétereit az alaplemez anyagának és vastagságának stb. függvényében kell beállítani. Az alábbiak referenciaparaméterek tipikus munkakörülmények között:

(1) Hegesztőáram

Az ajánlott érték 5000 - 8000 A

Kis méretű anyáknál (például M4-M6) az áramerősség 3000 - 5000 A között szabályozható; közepes méretűeknél (M8-M10), például az M8 négyzet alakú hegesztett anyánál a hegesztőáram 5000 - 8000 A; nagy méretűekhez (M12 és nagyobb) 8000 - 10000 A szükséges

(2) Elektródanyomás

Az ajánlott érték 2,5 - 4,0 kN

A nyomás hatására több kiálló rész egyenletesen, körülbelül 1/3-al ellaposodik az áramellátás bekapcsolása előtt. Ha a nyomás túl magas, a kiemelkedések idő előtt lelapulhatnak; ha túl alacsony, az kifröccsenést okozhat.

(3) Hegesztési idő

Az ajánlott érték 8-15 ciklus (körülbelül 0,16-0,3 másodperc)

A hegesztési idő rövidebb, mint az azonos hegesztési pont ponthegesztésénél. A megfelelő elektródanyomás és áramerősség meghatározása után állítsa be a megfelelő hegesztési pontok eléréséhez.

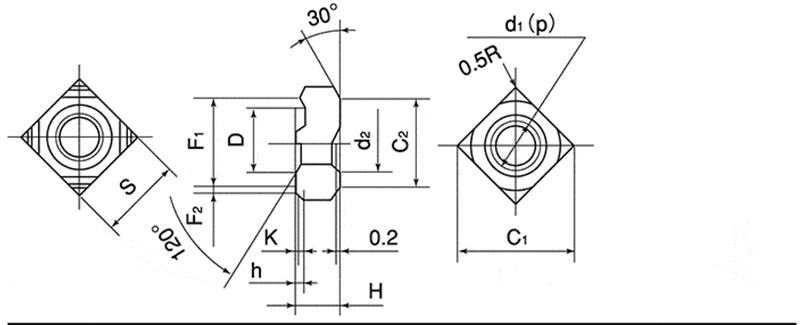

M8 Square Welded Nut

d	p	S		H		h		K	D
Névleges átmérő	Hangmagasság	BasicDimension	Tolerancia	BasicDimension	Tolerancia	BasicDimension	Tolerancia	Alapméret (közelítő)	BasicDimension	Tolerancia
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一 0,1 一 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Minőségellenőrzés

Az anyák hegesztési szilárdságának ellenőrzéséhez hegesztés utáni minőségellenőrzést kell végezni. A fő módszerek a következők:

(1) Nyomatékteszt: Helyezze be a megfelelő csavart a hegesztett anyába, és alkalmazza a megadott nyomatékot nyomatékkulccsal. Ha az M8 négyszögletes hegesztett anya nem forog, és a hegesztési pont nem szakadt el, akkor minősítettnek minősül.

(2) Kinyomóerő-teszt: Alkalmazzon axiális nyomóerőt a hegesztett anyára, és jegyezze fel a maximális szakítóterhelést egy univerzális vizsgálógép segítségével. A törésnek az alapanyagban kell bekövetkeznie.

(3) Szemrevételezéses ellenőrzés: Szemrevételezéssel ellenőrizze, hogy az anyák meg vannak-e dőlve, teljesen érintkeznek-e a lemezanyaggal, és nincs-e rajta fröccsenés vagy repedés. Ugyanakkor egy mérőhasáb segítségével ellenőrizze, hogy a menetek deformálódtak-e a hegesztés miatt.
