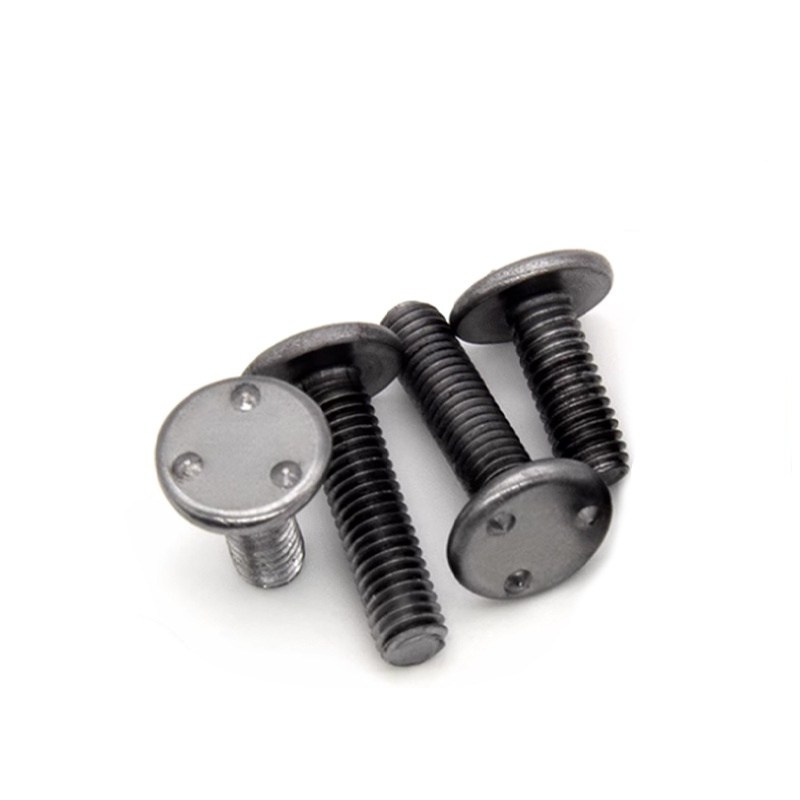

Precíziós tervezésű arckivetítő hegesztőcsavar

A precíziós tervezésű arckivetítő hegesztőcsavart széles körben használják az autógyártásban a hatékony, megbízható összeszerelés érdekében. A Xiaoguo® exportált termékei esetében a nemzetközi szabványok, például az ISO és a DIN teljesítése prioritás, beleértve ezt a csavart is. Ha felkeltettük érdeklődését, kérjük, vegye fel velünk a kapcsolatot.

Modell:QC/T 599.1-1999

Kérdés küldése

termékleírás

A precíziós tervezésű homlokvetítő hegesztőcsavarok szabványos méreteket és menetspecifikációkat követnek – például ISO metrikus menetek (M4, M5, M6, M8, M10) vagy egységes menetek (UNC/UNF). A fontos mérések közé tartozik a menet mérete és hossza, a szár átmérője, a fej átmérője és vastagsága, és ami a legfontosabb, a kiemelkedések alakja (milyen magasak, átmérőjük, hány darab van) azon a részen, ahol a csavart hegesztik.

A termék előnyei

A precíziós tervezésű homlokkivetítő hegesztőcsavaron lévő kiemelkedések kialakításának módja – például egy gyűrű körülötte vagy több apró dudor – valóban számít az egyenletes hegesztések érdekében. Léteznek szabványos kivitelek, amelyek a leggyakrabban használhatók, de készíthet egyedi kialakításokat is.

A testreszabott precíziós mérnöki felületen a kiálló hegesztőcsavarok professzionálisan kalibrálva és beállítva vannak, hogy pontosan alkalmazkodjanak a különböző anyagvastagságokhoz és szilárdsági szabványokhoz. Még akkor is, ha nehéz anyagokkal, például nagy keménységű ötvözettel és rideg aljzattal szembesülnek, biztosítják a csatlakozási stabilitást és a szerkezeti biztonságot, hogy megfeleljenek a személyre szabott mérnöki igényeknek.

Hétfő	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.6	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 perc	9	10.5	13	16.5
r max	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
egy max	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Minőségellenőrzés és tanúsítás

A precíziós tervezésű homlokkivetítő hegesztőcsavarokkal való egyenletes hegesztés érdekében tartsa tisztán a nem nemesfém felületeket. Használjon megfelelő kialakítású és jó állapotú elektródákat. Szigorúan ragaszkodjon a hegesztési beállításokhoz – áram, idő, nyomás, tartási idő. És győződjön meg arról, hogy a csavar kiemelkedései következetesek.

A rendszeres roncsolási tesztek, például a nyomaték- vagy nyíróvizsgálatok elvégzése fontos a folyamat ellenőrzése alatt tartásához.
