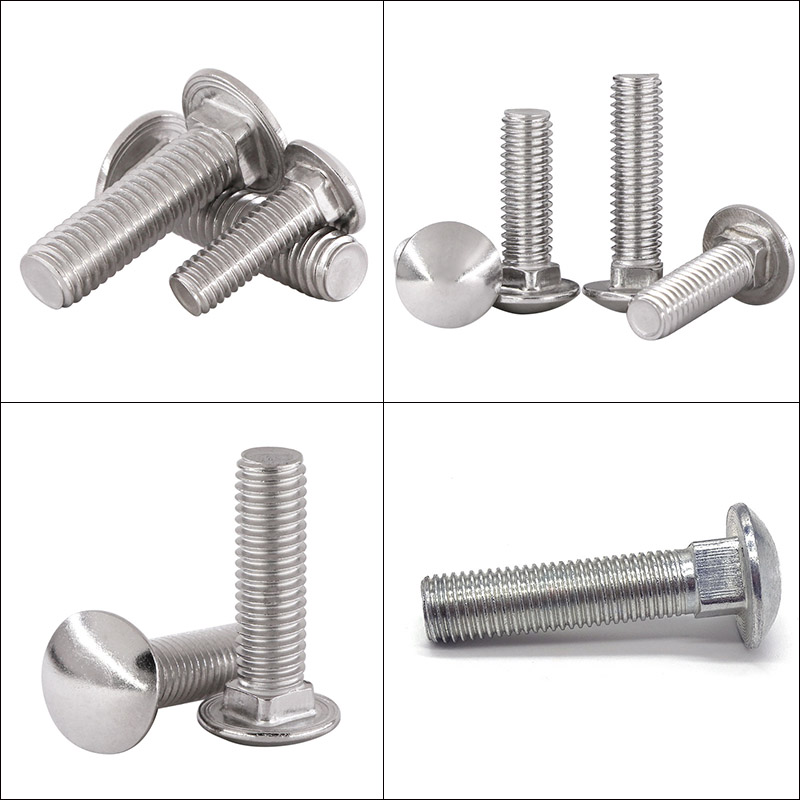

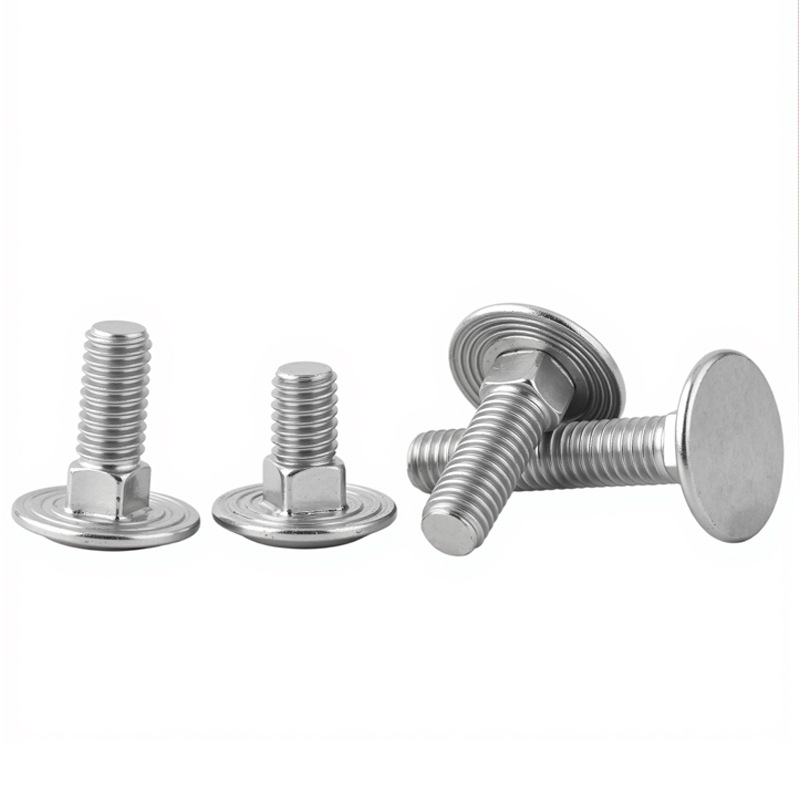

Round Head Coach Bolt

A hőkezelésen átesett ötvözött acél kerül kiválasztásra. A Xiaoguo® nagykereskedelmi kerek fejű Coach csavar teljesítménye 10,9, szakítószilárdsága pedig meghaladja az 1000 MPa-t. Alkalmas nehézgépekhez, hidakhoz és nagy terhelésű szerkezetekhez.

Kérdés küldése

termékleírás

kerek fejű Vonócsavar (a kocsicsavar egyik fajtája) és a kocsicsavar ugyanabba a termékkategóriába tartozik. A fő különbség a regionális elnevezésekben rejlik: Észak-Amerikában általában Carriage csavarnak hívják, míg a Nemzetközösség országaiban (például az Egyesült Királyságban, Ausztráliában és Új-Zélandon) a kerek fejű Coach csavar kifejezést használják gyakrabban. Ez egy félgömb alakú fejjel (kerek fej) és a nyak alján egy négyzet alakú kilazulásgátló szerkezettel, kifejezetten egyoldali beépítésre tervezve.

Szerkezeti jellemzők

A kerek fejű Coach csavar szerkezeti felépítése az "egyoldali beszerelés és az automatikus billenésgátló" alapvető célja köré összpontosul, és főként a következő négy funkcionális részből áll:

(1) Fej

Forma: Félgömb alakú (kerek fej) vagy lapos tetejű kerek fej. A felület sima, szerszámfelületek, például hatszögletű, négyzet alakú vagy kereszthornyok nélkül.

Funkció és cél:

Biztosítson nagy teherbíró felületet

Esztétika és biztonság

Sima és lekerekített kialakítás

(2) Nyak (Nyak) – A legfontosabb csúszásgátló szerkezet

Alak: Közvetlenül a fej alatt helyezkedik el, négyzet (négyzet) vagy bordás négyzet (bordás négyzet).

Funkció és cél:

Mechanikus elfordulásgátló funkció

Nincs szükség segédszerszámokra

Precíz pozicionálás

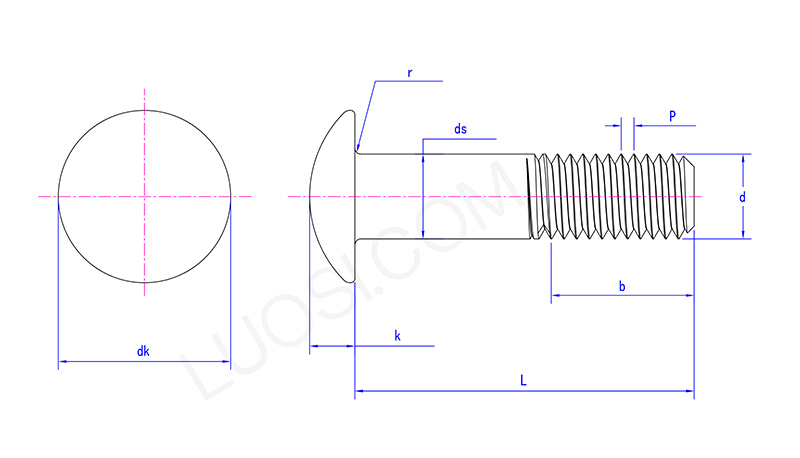

Round Head Coach Bolt

Hétfő	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Tengelyrész (szár / menettelen rész)

Forma: A nyak és a menetek között helyezkedik el, sima hengeres tengely, lapos felülettel, menetek nélkül.

Hossz: Úgy számítják ki, hogy a csavar teljes L hosszából levonják a b menethosszt. A különböző specifikációk szabványos arányokkal rendelkeznek.

Funkció és cél:

Nyíróterhelésnek ellenálló

Precíz pozicionálás

A menetekre gyakorolt erő kifejtésének elkerülése

(4) Menetes rész

Forma: A kerek fejű Coach csavar végén található, szabványos metrikus durva menet (ISO) vagy amerikai szabvány UNC menet.

Hossz (b):

A szabvány előírja: Ha L ≤ 125 mm, b ≈ 2d + 6 mm (d a névleges átmérő); ha L > 125 mm, b ≈ 2d + 12 mm.

A tényleges termék menethossza a megrendelő igényei szerint meghosszabbítható (testreszabott teljes menet).

Funkció és cél:

Hozzon létre szorítóerőt az anyával együttműködve

Állítsa be az előfeszítő erőt

Szerkezeti összehasonlítás

A kerek fejű Coach csavar előnye az egyedi szerkezetben rejlik. Tehát mi a különbség más típusú csavarokhoz képest? Kérjük, tekintse meg az alábbi táblázatot, és megtudhatja!

Összehasonlító tételek	kerek fejű Coach csavar	hatlapfejű csavar	belső hatszögletű csavar
Fej alakja	Félgömb alakú kerek fej	hatszögletű	hengeres fej belső hatszögletű furattal
Lazulásgátló módszer	Mechanikus lazulásgátló négyszögletes nyakkal	a fejet csavarkulccsal kell rögzíteni	belső hatlapfejű csavarkulcs használata szükséges a fej rögzítéséhez
A telepítők száma	1	2	1
Előre fúrható?	Igen	Nem,	Nem,
Tipikus alkalmazások	Fa, kerti bútorok, kerítések	Acél szerkezet, gépészeti szerelés	Precíziós gépek, öntőformák
