U3 típusú vetületi hegesztési csap

Az U3 típusú vetületi hegesztőcsapok könnyen hegeszthetők acélfelületekre, metrikus meneteik pedig tökéletesen illeszkednek a szabványos anyákhoz. Kiválóan alkalmas fémprojektek gyors csatlakoztatására. A Xiaoguo® beszállítója szigorúan betartja az IFI 148-1-2002 szabványt.

Modell:IFI 148-1-2002

Kérdés küldése

termékleírás

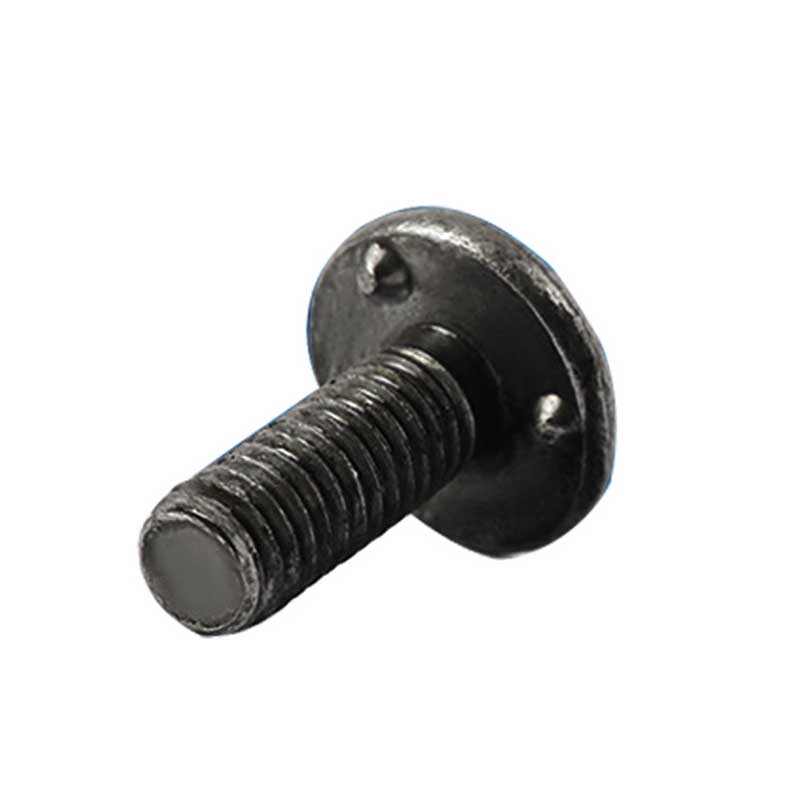

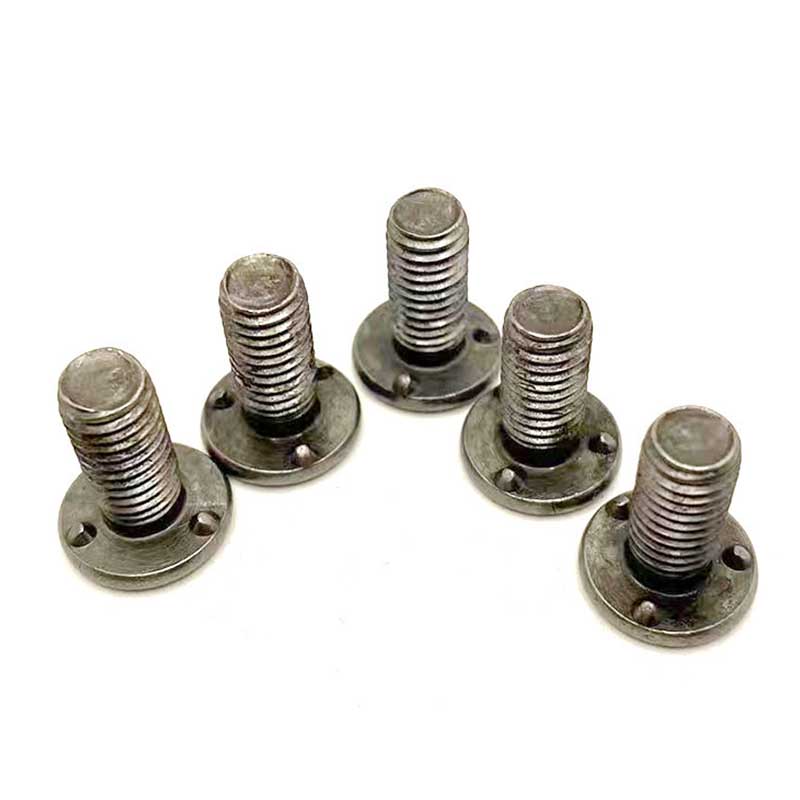

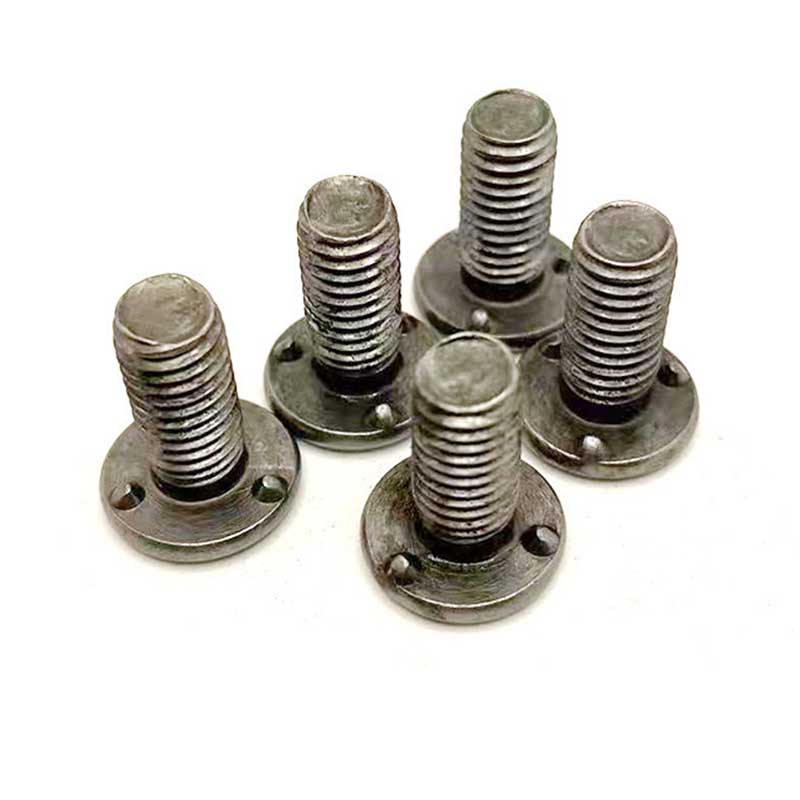

Az U3 típusú vetületi hegesztőcsap egy kifejezetten hegesztőberendezésekhez tervezett rögzítőelem. A megjelenés alapján három szimmetrikusan elosztott kis kiemelkedés található ennek a csapnak a feje alatt, és ez a három kiemelkedés a hegesztéshez használt kulcsfontosságú szerkezet.

Alkalmazások és paraméterek

Hétfő	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 perc	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

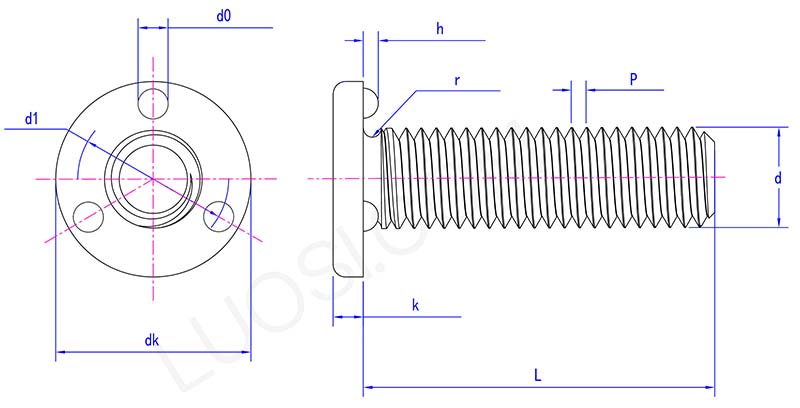

Type U3 projection weld stud parameter

Az U3 típusú kiálló hegesztési csapok a pótkocsi kábelkötegeinek rögzítésére használhatók. Megoldhatják a kábelkötegelők beszorulását a pótkocsi kábelkötegében. Hegessze őket közvetlenül a pótkocsi keretére 12 hüvelykenként. Gyűrűs hegesztőgyűrűje alaposan megolvad, a hegesztési sebesség gyors. A rögzíthető kábelköteg rögzítőelem fúrás nélkül van a csapon rögzítve. Egyenetlen utakon szeizmikus teljesítménye jobb, mint a ragasztott támasztékoké.

Az U3 típusú vetületi hegesztési csapokat a napkollektorok konzoljainak építésére használják. Ha vékony hullámos tetőre szeretne napelemes síneket szerelni, azok megakadályozhatják a szivárgást. Hegessze át a szolársínt a tetőpanelen keresztül az alábbi szelemenhez. A melegen olvadó tömítés megakadályozhatja a víz beszivárgását. Rögzítse a vezetősínt közvetlenül a csapokhoz csavarokkal.

U3 típusú kiálló hegesztési csapok szállítószalag rögzítéséhez. A vékony kereten leestek a vezetőcsavarok, így ezzel megerősítheti a konzolt. Hegessze végig a keretet 18 hüvelykenként. Rögzítse a vezetősínt a csapokhoz csavarokkal. Csökkentse a menetszakadás okozta állásidőt az élelmiszergyárakban.

Hegesztés

U3 típusú kiálló hegesztési csapok hegesztés közben, a fej alatti három kiemelkedés teljes mértékben érintkezhet a munkadarab felületével. A hegesztőáram által termelt hő hatására a kiemelkedések és a munkadarab gyorsan megolvadnak és összeolvadnak, így nagyon stabil kapcsolatot képeznek, amely jelentős húzó- és nyíróerőt képes ellenállni.
