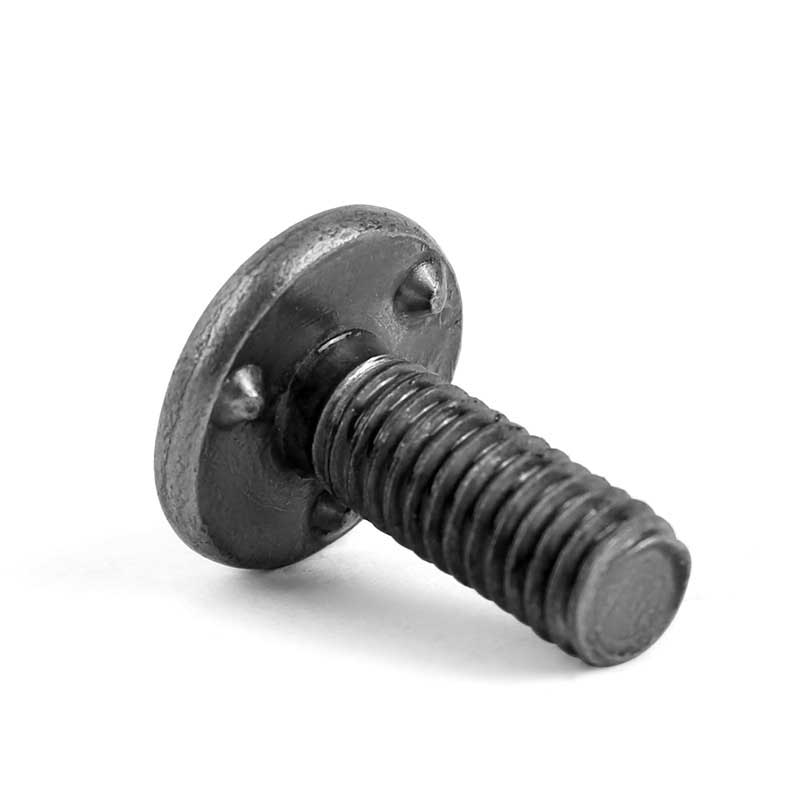

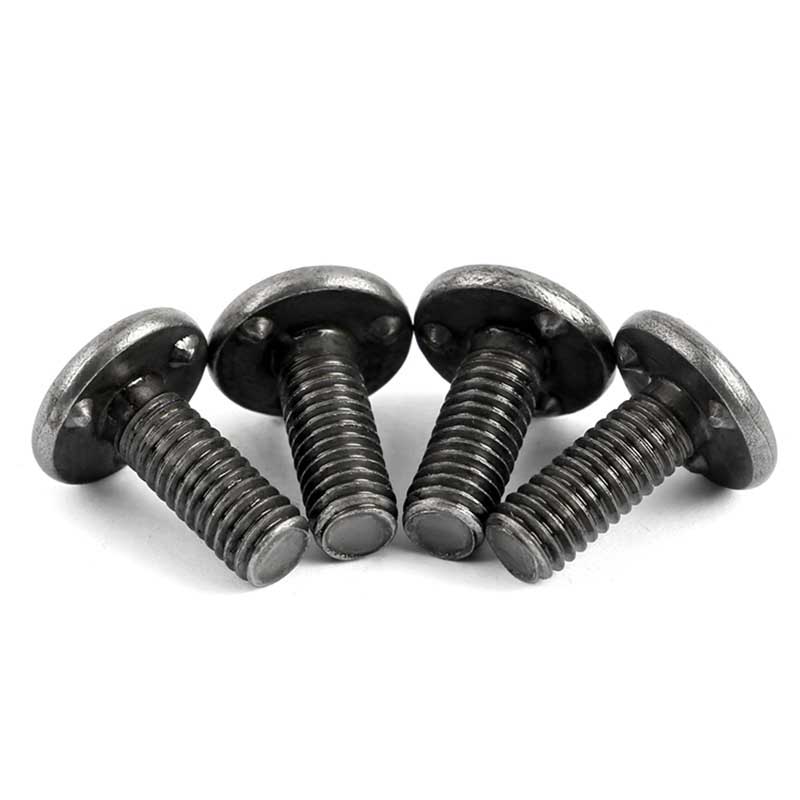

Hegesztett csavar metrikus menettel

A metrikus menetű hegesztőcsavar a fémfelülethez való hegesztéshez, majd a metrikus menettel más alkatrészek csatlakoztatására szolgál. A Xiaoguo® Company elegendő árukészlettel rendelkezik raktáron. Fémgyártáshoz, autóipari panelekhez vagy ipari keretekhez alkalmasak.

Modell:DIN 34817-2001

Kérdés küldése

termékleírás

Hétfő	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
egy max	2.4	2.8	3.7	4.4	4.6	4.6
dk max	10	12	16	20	24	28
dk min	9.64	11.57	15.57	19.48	23.48	27.48
d1 perc	7.85	9.75	13.25	17.15	21.15	25.20
d1 max	8.21	10.11	13.68	17.58	21.67	25.72
h max	0.8	0.8	1.2	1.4	1.6	1.6
h min	0.7	0.7	1.1	1.3	1.5	1.5
k max	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e max	1.7	1.7	2.2	2.2	2.2	2.7
e min	1.3	1.3	1.8	1.8	1.8	2.3
b1 max	3.9	4.4	5.9	7.9	9.4	11.5
b1 min	3.1	3.6	5.1	7.1	8.6	10.5
degy max	5.3	6.4	8.4	10.5	13	15

A metrikus menetű hegesztési csavart hegesztéssel rögzítik a munkadarabhoz. Ez a fajta csavar fejes és nem fejes kivitelben is kapható. A menet szerint tovább osztályozható külső menetes hegesztett csavarokra és belső menetes hegesztett csavarokra. A specifikációk általában M5-től M14-ig terjednek.

Weld screw with metric thread parameter

-ben használható

A metrikus menetű hegesztési csavarokat a kipufogó tartókonzolok javítására használják. Haa csavarta kipufogó konzol lyukai elkoptak, ezek használatával javíthatók. Tisztítsa meg a keret ponthegesztési pontjait, csavarja be a csavarokat, és végezzen ponthegesztést az alátéteken lévő lyukakon keresztül. Húzza meg a tartót csavarokkal. Mindössze 3 percet vesz igénybe, és nincs szükség újrafúrásra vagy koppintásra. Meglazulás nélkül ellenáll az út vibrációjának.

A metrikus menetű hegesztési csavart a szállítószalag konzoljainak korszerűsítésére használják. Ha érzékelőket kell hozzáadnia a meglévő szállítószalaghoz, használja őket a konzolok gyors felszereléséhez. Hegessze az M8 csavarokat a szükséges keretvezetősínekre. Nincs szükség lyukak fúrására a kulcsszerkezetekben. Az érzékelő konzolja csavarokkal közvetlenül az új menethez van rögzítve. Megspórolja az újrahuzalozáshoz szükséges időt a felújítás és szerelés során.

A hegesztőcsavarok a hidraulikus csövek felszerelésére szolgálnak. Ha a hidraulika tömlőbilincsét a berendezésre kell rögzíteni, ezek használatával elkerülhető a rázkódás. 18 hüvelykenként hegesszen M6 csavarokat a keret mentén. A tartókonzol közvetlenül a csavarhoz van rögzítve csavarokkal. Jobban bírják a folyamatos vibrációt, mint a lemezcsavarok. Kerülje el a tömlő súrlódás miatti elhasználódását.

Termékjellemzők

A metrikus menetű hegesztőcsavar jellemzője a hegesztési rögzítési módszer alkalmazásában rejlik. A hagyományos mechanikus csatlakozásokhoz képest a hegesztés szorosabb, szinte integrált kötést hozhat létre a csavarok és az alapanyag között. A metrikus menetek kialakítása kényelmesen illeszthető anyákkal vagy belső menettel rendelkező alkatrészekkel, megkönnyítve a jövőben más alkatrészek beszerelését. Ezenkívül a menetek méretpontossága megfelel a metrikus szabványoknak, így rendkívül sokoldalú.
