Nyakörv zár alátét

Más típusú kilazulásgátló alkatrészekhez képest a Xiaoguo® Factory által gyártott gallérzárás vékonyabb vastagságú. Használattal több helyet takarítanak meg és kevesebb helyet foglalnak el, így alkalmasak kompakt szerkezetekhez.

Kérdés küldése

termékleírás

Az ok, amiért a gallérzáras alátét a reteszelő hatás feláldozása nélkül tud helyet takarítani, a vastagságának és a külső átmérő kialakításának pontos elválasztásában rejlik a funkciótól: a külső átmérőt kisebbre szabják, hogy megkönnyítsék a szűk helyeken való beszerelést, míg a vastagságot vastagabbá teszik a külső átmérő csökkentése utáni esetleges reteszelőerő-veszteség fizikai kompenzációjaként.

A fő ok: A vékony külső átmérő nem jelent teljesen vékony formát; inkább "vastag mag és vékony élek" konfiguráció.

(1) Külső átmérő (OD): kisebb

Szerelje be biztonságosan a zsákfuratokba, a belső hatlapfejű csavarok végére, vagy más alkatrészekkel körülvett szűk helyekre.

(2) Vastagság: Vastagabb

Kompenzálja a rugórugalmasság esetleges elvesztését a gallér-záró alátét külső átmérőjének csökkenése miatt, gondoskodjon arról, hogy meg tudja tartani a beépítési felületet, és garantálja, hogy a reteszelőerő nem csökken.

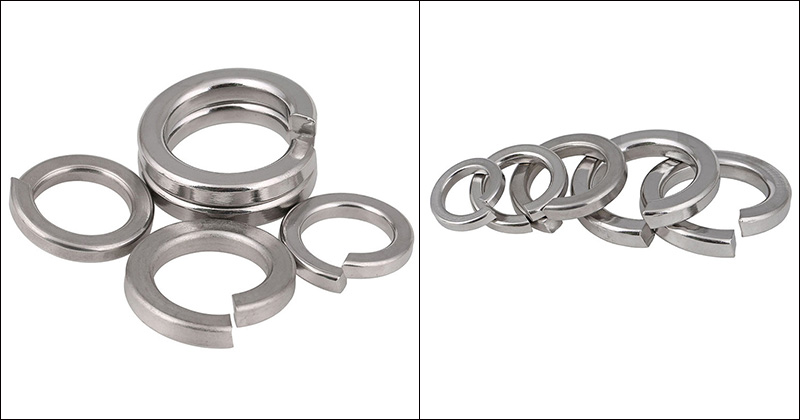

Collar Lock Washer

Hétfő	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Tipikus alkalmazási forgatókönyvek a helytakarékosság érdekében

A Collar Lock Washer rögzítőelemet főként olyan helyzetekben használják, ahol nagy szilárdságú kilazulásgátlóra van szükség szűk helyeken, különösen ha dugófejű csavarokkal együtt használják.

(1) Autók és versenyautók

Rendkívül megbízható kompakt helyeken, például motorokban, felfüggesztésekben, hajtásláncokban stb. használják, miközben a súlycsökkentést és a biztonságot garantálják.

(2) Repülési és katonai

Repülőgép-hajtóművekben, pilótafülkékben és más olyan alkalmakkor használják, ahol a súly és a hely nagyon korlátozott. A Collar Lock Washert gyakran használják motorok, törzsek és futóművek összeszerelésére, hogy biztosítsák a megbízhatóságot extrém körülmények között is. Ezenkívül az ilyen típusú alátéteket gyakran használják katonai járművek, helikopterek és vadászrepülőgépek többszörös rögzítésére is.

(3) Precíziós gépek és ipari automatizálás

Szűk helyen használható berendezésekben, például precíziós megmunkáló berendezésekben, ipari gépekben, robotcsuklókban és automatizált összeszerelő sorokban. Mivel a külső átmérője kisebb, könnyen elfér ott, ahol korlátozott a hely, és megbirkózik a precíziós összeszereléshez szükséges nagy beállítási pontossággal.

(4) Elektromos és elektronikai

Elektronikus eszközökben, csatlakozókban, panelekben és hasonló helyeken használják. Ez a gallérzáras alátét szilárd reteszelést biztosít anélkül, hogy extra alátétekre lenne szüksége – kompakt módja annak, hogy rezgés alatt tartsa a dolgokat.

(5) Nehézipar és építőipar

A nehézgépekben, építőipari berendezésekben és szerkezeti acélmunkákban ez az alátét kompakt mérete miatt kiváló választás lehet azoknak a mérnököknek, akiknek megbízható rezgésállóságra és lazulásgátlóra van szükségük.
