Süllyesztett külső fogazatú fogazott kúpos zár alátétek

A Xiaoguo® gyár süllyesztett külső fogazatú fogazott kúpos zár alátétjei beépített süllyesztett alakkal rendelkeznek. Amikor behelyezi őket, az alkatrész felületével vagy az alatt ülnek, így az egész külső felület sima és lapos lesz.

Kérdés küldése

termékleírás

Ezek a süllyesztett külső fogazatú, fogazott kúpos rögzítőalátétek kúp alakú rögzítőgyűrűk süllyesztett profillal és fogakkal a külső él körül. A süllyesztett forma lehetővé teszi, hogy közvetlenül illeszkedjenek a süllyesztett rögzítőfuratokba, így a csavarfej egy síkban végződik az alkatrész felületével vagy az alatt. A csavar meghúzásakor a kúpos rész egyenletes rugónyomással visszanyomódik, és a külső fogak beleharapnak az alapanyagba. Ez megakadályozza, hogy a rögzítő kilazuljon, amikor a dolgok vibrálnak vagy elmozdulnak terhelés alatt.

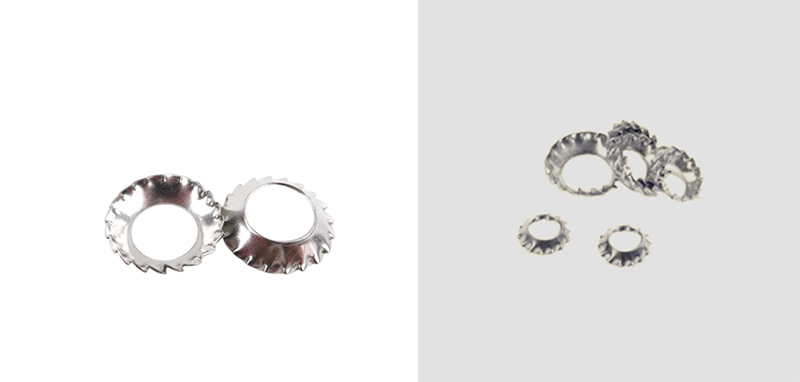

Countersunk External Tooth Serrated Conical Lock Washers

Telepítési útmutató

Itt található a süllyesztett külső fogazatú fogazott kúpos zár alátétek telepítési útmutatója. Használhatja referenciaként a működéséhez.

(1) Kiválasztási specifikációk

Hasonlítsa össze a süllyesztett külső fogazatú kúpos rögzítőalátétek megfelelő belső és külső átmérőjét a süllyesztett csavarok specifikációival. A specifikációknak következetesnek kell lenniük, hogy ne legyenek túl nagyok vagy túl kicsik, ami befolyásolhatja az illeszkedést és a kilazulásgátló hatást.

(2) Telepítési irány (Kulcspont)

Kúpos domború felület + a csavarfej felé néző külső fogfelület

A lapos hátsó felületet szorosan kell rögzíteni a munkadarab fémlemez felületéhez

Ne szerelje fel fordított irányban. A fordított irányú szerelés elveszíti a rugalmas előfeszítő és a fogfelület rögzítő funkcióit.

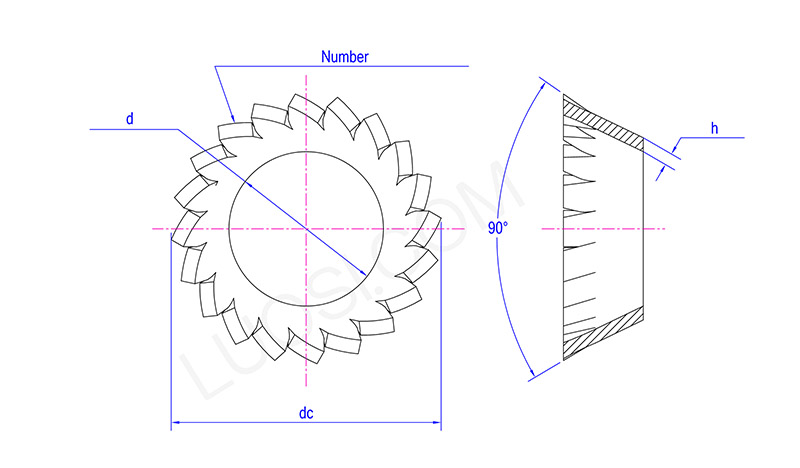

Countersunk External Tooth Serrated Conical Lock Washers

Hétfő	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Fogak száma Fogak száma min	10	12	12	14	14	16	18	20	26	28	30

(3) Állítsa be megfelelően az alátétet

Csúsztassa a süllyesztett külső fogú fogazott kúpos rögzítő alátéteket a süllyesztett csavarra, majd helyezze be az egész készletet a rögzítőlyukba. Az alátét belső kúpja a csavarfej szögéhez igazodik.

(4) Először húzza meg kézzel

Kezdje a csavar kézzel történő elforgatásával. Tartsa egyenesen az alátéthez, és ügyeljen arra, hogy egyenes legyen – ne dőljön meg.

(5) Húzza meg szabványos nyomatékra

Használjon csavarkulcsot, és húzza meg a szokásos nyomatékkal. Csak annyira nyomja össze, hogy a kúp kissé lelapuljon, hogy némi rugófeszültséget adjon, és hagyja, hogy a külső fogak finoman beleharapjanak a felületbe.

(6) Néhány dologra figyelni kell

Ne húzza túl – ragaszkodjon az ajánlott nyomatékhoz. Ne használjon ütvecsavarozó kulcsot a leveréséhez.

Soha ne helyezzen egymásra az alátéteket – csavaronként csak egyet használjon. Az egymásra rakásuk egyenetlen nyomást hoz létre, meggörbíti az alátétet, és megsemmisíti a reteszelő képességét.
