DIN 929 hatlapú hegesztési anyák

Kínai beszállítóként a Xiaoguo® mindig prémium minőségű DIN 929-es hatlapú hegesztési anyákat kínál rendkívül nagy csatlakozási szilárdsággal és robusztus szerkezettel. A hegesztési pontok nem lazulnak meg a vibráció miatt, és alkalmasak gyakori vibrációval rendelkező berendezésekhez. Vásárlás előtt kérhet ingyenes mintákat a teszteléshez.

Modell:JIS B1196-1.1-1982

Kérdés küldése

termékleírás

A DIN 929 által a DIN 929 hatlapú hegesztési anyákhoz meghatározott szabvány meghatározza a durva- és finommenetes specifikációkat az M3-tól M16-ig, és egyértelműen meghatározza a kulcsméreteket, beleértve az élszélességet és az anya magasságát. Ezek az anyák többnyire A pontosságúak, és jellemzően acélból készülnek, amelynek széntartalma nem haladja meg a 0,25%-ot. Különböző teljesítményű csavarokkal együtt használhatók.

(1) Metrikus durva menetméret táblázat (mértékegysége: mm)

Menet specifikáció d1	P hang	A szemközti oldalak maximális szélessége s (max)	Az anya maximális magassága m (max)	Minimális átlószélesség e (perc)	Súly ezer darabonként (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

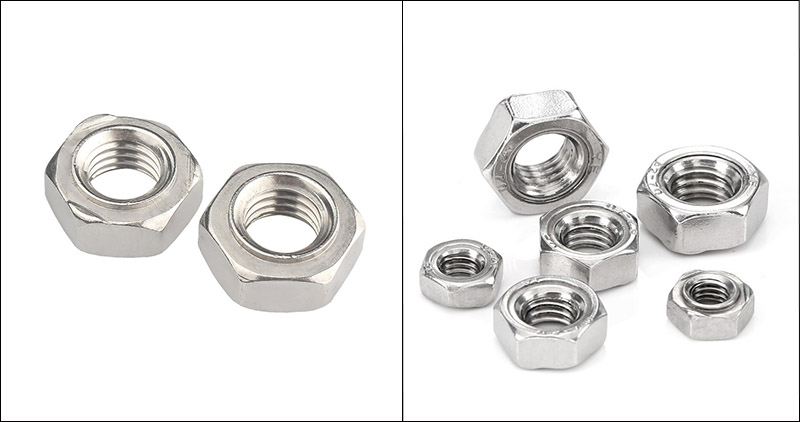

DIN 929 Hexagon Weld Nuts

(2) Finomszál specifikáció

A pontosabb beállítást igénylő alkalmazásokhoz a DIN 929 hatlapú hegesztési anyák a metrikus finommenetes csavarokat is támogatják, amelyek átmérője 8 mm és 16 mm között van. A választható finommenetes csavarok átmérőinek és menetemelkedéseinek kombinációi a következők:

M8: A finom menet osztásköze 1 mm (a szabványos durva menet emelkedése 1,25 mm).

M10: A finom menet osztásköze 1 mm vagy 1,25 mm lehet (a szabványos durva menet 1,5 mm).

M12: A finom menet emelkedése 1,25 mm vagy 1,5 mm között választható (a szabványos durva menet 1,75 mm).

M14 / M16: Biztosítson 1,5 mm-es finom menetemelkedésű menetet.

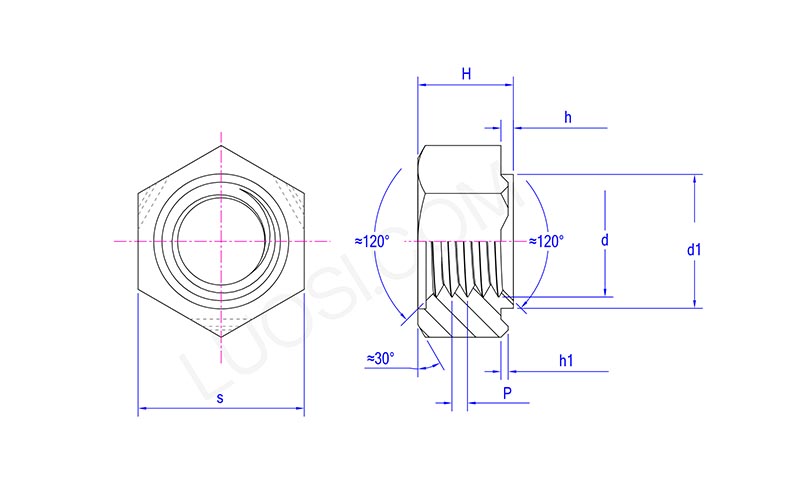

DIN 929 Hexagon Weld Nuts

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 perc	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Anyagválasztás

A DIN 929 szerinti hatlapú hegesztési anyák anyagválasztása közvetlenül befolyásolja a hegesztési teljesítményüket, mechanikai szilárdságukat, korrózióállóságukat és költségüket.

(1) Hegesztési teljesítmény

Ellenállási ponthegesztésnél az anyaanyag széntartalmának ≤ 0,25%-nak kell lennie. Ellenkező esetben repedések vagy törékeny törések keletkezhetnek a hegesztési hő által érintett zónában.

Az alacsony széntartalmú acél a legjobb választás, mivel széles hegesztőablakkal, kevesebb fröccsenéssel és stabil hegesztési röggel rendelkezik.

Közepes széntartalmú acél/ötvözött acél (például 35K, 40Cr) hegesztésekor szigorúan ellenőrizni kell a paramétereket (áram, idő, hűtési sebesség). Szükség esetén előmelegítést vagy lassú hűtést kell alkalmazni.

A rozsdamentes acél jó hegesztési teljesítménnyel rendelkezik, de össze kell hangolni a rozsdamentes acél alapanyaggal, és speciális elektródákat kell használni.

(2) Mechanikai szilárdsági követelmények

4,8 / 6,8 fokozat (alacsony széntartalmú acél): Alkalmas általános fémlemez csatlakozásokhoz és nem teherhordó területekhez.

8,8 / 10,9 fokozat (közepes szénacél/ötvözött acél): Alkalmas olyan szerkezetekhez, amelyeknek jelentős feszültségnek vagy vibrációnak kell ellenállniuk (például autóalváz, ülések).

A2-70 / A4-70 (rozsdamentes acél): A szilárdság 6,8 és 8,8 fokozat között mozog, és képes megfelelni a legtöbb közepes terhelési követelménynek.

(3) Korrózióálló környezet

Száraz beltéri környezet: Alacsony széntartalmú acél + elektrogalvanizálás elegendő.

Kültéri nedvességállóság: Alacsony széntartalmú acél + tűzihorganyzás vagy Dacromet bevonat.

Magas sótartalmú permetezés / tengeri környezet: Rozsdamentes acél 316 (A4-70) vagy 304 (A2-70) passzivációs kezeléssel.

Élelmiszer/egészségügy: 304-es rozsdamentes acél természetes színében.

(4) Költségszabályozás

Az alacsony szén-dioxid-kibocsátású acél ára a legalacsonyabb, míg a rozsdamentes acél körülbelül 2-3-szorosa az alacsony széntartalmú acélénak.

A teljesítménykövetelmények teljesítése mellett az alacsony szén-dioxid-kibocsátású acél DIN 929 hatlapú hegesztési anyákat kell előnyben részesíteni a beszerzési költségek csökkentése érdekében.
