Hatszögletű hegesztőanyák

A Xiaoguo® hatlapú hegesztőanyák hegesztési pontjai felületkezelés után kiváló korróziógátló tulajdonságokkal rendelkeznek, mint a menetes kötőelemek. Különféle munkakörnyezetekben használhatók. A speciális termékek igény szerint testre szabhatók.

Kérdés küldése

termékleírás

A hatlapú hegesztőanyák vezetőcsap szerkezete egy megemelt pozícionáló vezetőcsap (Pilot) hozzáadására vonatkozik az anya alsó felületének közepén. A vezetőcsapok nélküli hagyományos hegesztőanyákkal összehasonlítva a vezetőcsapokkal ellátott szerkezetnek a következő öt fő előnye van:

(1) Pontos pozicionálás a hegesztési eltérések elkerülése érdekében

A vezetőcsapok a munkadarab előre kifúrt pozicionáló furataiba kerülnek, így biztosítva az anya és a furat koncentrikus pozicionálását, elkerülve ezzel a hegesztési eltérést vagy az anya megdöntését a pozicionálási hibák miatt.

(2) A hegesztési salak megelőzése és a menettisztaság védelme

Ellenállási ponthegesztés során kismértékű fém fröccsenés lép fel. A vezetőcsap benyúlik a munkadarab furatába, fizikai akadályt képezve, amely hatékonyan megakadályozza a kifröccsenő anyag bejutását a menetfuratba. A menetek hegesztés után tiszták maradnak.

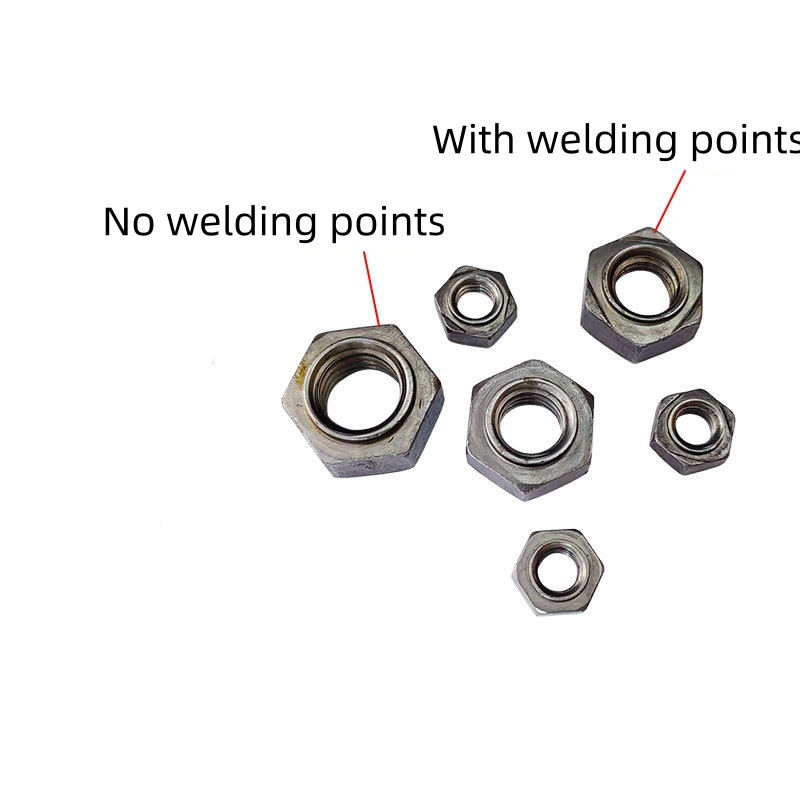

Hexagon Welding Nuts

(3) Alkalmas automatizált gyártósorokhoz

A vezetőcsap szerkezete kényelmes a vibrációs asztal számára az anyagok automatikus válogatásához és adagolásához. A vezetőcsap pozicionálási referenciaként szolgálhat, mechanikus kézi vagy automata hegesztőgéppel kombinálva pedig nagy sebességű és nagy pontosságú hegesztést tesz lehetővé.

(4) A hegesztési konzisztencia javítása

A vezetőcsapok biztosítják, hogy az egyes hatlapú hegesztőanyák hegesztési helyzete teljesen konzisztens legyen, kiküszöbölve a kézi elhelyezésből vagy elektródapozicionálásból adódó véletlenszerű hibákat. A hegesztési paraméterek stabilitása is jobb.

(5) Csökkentse a teljes költségeket

A rögzítőcsappal ellátott menetes anya egyrészes költsége ugyan valamivel magasabb, mint a nem menetes típusé, de kiküszöböli a hegesztés utáni menettisztítási és helyzetbeállítási folyamatokat, csökkentve a selejt arányát és az utómunkálati költségeket. A tömeggyártásban a teljes költség valójában alacsonyabb.

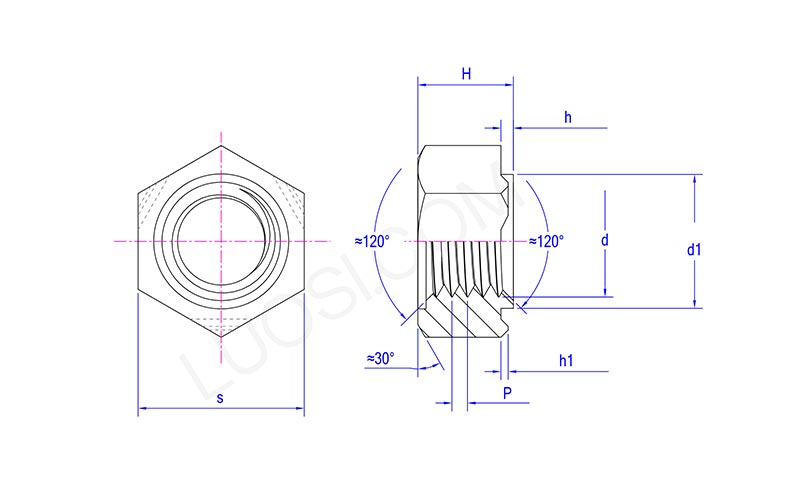

Hexagon Welding Nuts

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 perc	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Menet karbantartás

(1) A csavarok összeszerelésekor: Először kézzel csavarja be 2-3 fordulattal. Az igazítás megerősítése után egy szerszám segítségével húzza meg őket, hogy elkerülje a hibás beállítást és a menetek károsodását.

(2) Nyomatékszabályozás: Ne lépje túl a hatlapú hegesztőanyák ajánlott nyomatékát (pl. M8 anyák ≤ 30 N·m). Kerülje el a hegesztési pontok megrepedését vagy a menet meglazulását.

(3) Menetes eltömődés kezelése: Ha hegesztési fröccsenés kerül a menetekbe, egy csap segítségével megtisztíthatja azokat. A művelet során tartsa a csapot merőlegesen az anyára, és lassan helyezze be.

(4) Laza anya: Nem javítható. Újra kell hegeszteni egy új hatlapú hegesztőanyával az eredeti helyén vagy a közelében.
