Hatlapponthegesztési anyák

A Xiaoguo® hatlapú ponthegesztési anyák lehetővé teszik a gyors ponthegesztést automatizált hegesztőberendezéssel, növelve a gyártósor összeszerelési sebességét és csökkentve a költségeket. Jelenleg több vásárlási kedvezmény is elérhető.

Modell:JIS B1196-1.1-1982

Kérdés küldése

termékleírás

A hatlapú ponthegesztési anyákat széles körben használják a következő iparágakban és forgatókönyvekben, olyan előnyeik miatt, mint a tartós rögzítés, az egyoldalas összeszerelés és a megbízható lazulásgátló:

(1) Autógyártás

Fehér karosszéria hegesztés: fémlemez alkatrészek, például ajtók, motorburkolatok és csomagtartó burkolatok menetes csatlakozási pontjai

Alváz és felfüggesztés: segédváz, vezérlőkarok, stabilizátorrúd-tartók, lengéscsillapító tartók

Ülésrendszer: Üléscsúsztató sínek, háttámla állító mechanizmus, biztonsági övek rögzítési pontjai

Belső elemek: műszerfali kereszttartó, kartámasz tartó, dekoratív panelrögzítés

Új energetikai járművek: Akkumulátorház, motorvezérlő ház, nagyfeszültségű kábeldoboz

(2) Háztartási készülékek és elektromos berendezések

Fehér áruk: hűtőkompresszor tartó, mosógép kiegyensúlyozó gyűrű, légkondicionáló kültéri egység alaplapja

Elektromos szekrény: Elosztódoboz szerelőlap, földelő csavar, vezérlőpanel, alkatrészrögzítés

Lift: Autó fali panelek, vezérlődoboz, ajtószerkezet tartókeret

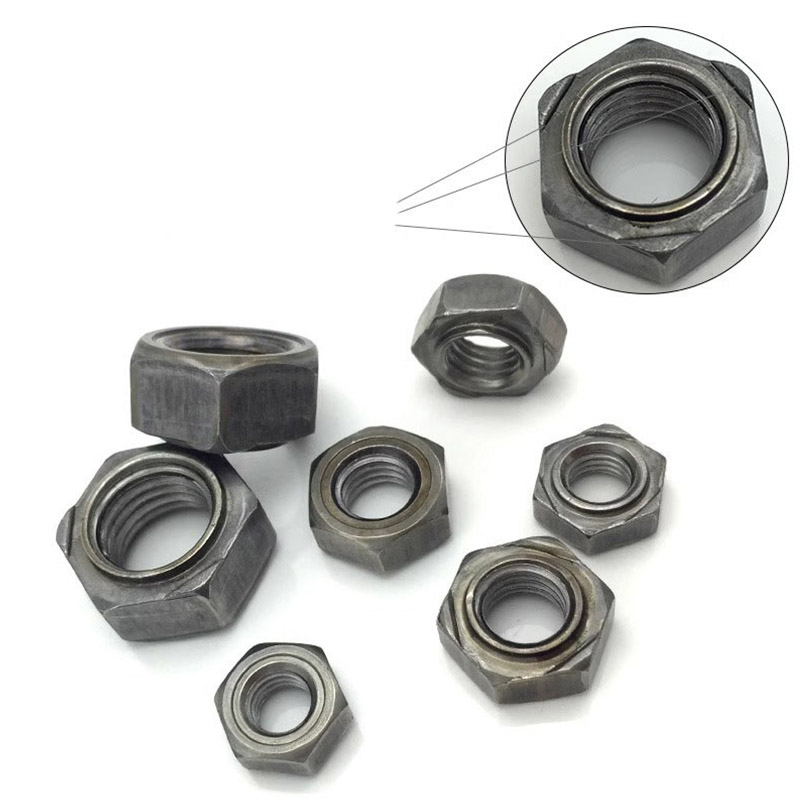

Hex Spot Weld Nuts

(3) Mezőgazdasági gépek

Traktor: fülke burkolat, sárvédők, motorpajzs

Betakarítógép: A vágóplatform védőlemezei, a szállító csúszda fedlapjai és a szitadoboz rögzítése

Mezőgazdasági gépek: A vetőgép és a műtrágya kijuttató gép tartóinak összekötése

(4) Nehézgépek és építőipari berendezések

Fülke: Belső panelek, kezelőpanel, ülésalap

Motortér: hőpajzs, szívócső konzol, kábelköteg bilincsek

Fedő részek: Oldalajtó, hátsó burkolat, karbantartási fedőlemez

(5) Vasúti tranzit és speciális járművek

Vonatok belseje: kocsik oldalfalai, mennyezetek, üléskeretek

Teherautó: A jármű karosszériájának oldalfalai, padlócsatlakozás, fékcsőtartó

Speciális járművek: Tűzoltó- és mentőautók belső berendezéseinek szerelőlemezei

A hatlapú ponthegesztési anyák a szabványos választás vékony fémlemezek állandó menetes csatlakozásához olyan iparágakban, mint az autók, háztartási gépek, mezőgazdasági gépek és elektromos szekrények. Különösen alkalmasak nagyméretű automatizált gyártási forgatókönyvekhez, amelyek rezgésmegelőzést és egyoldali összeszerelést igényelnek.

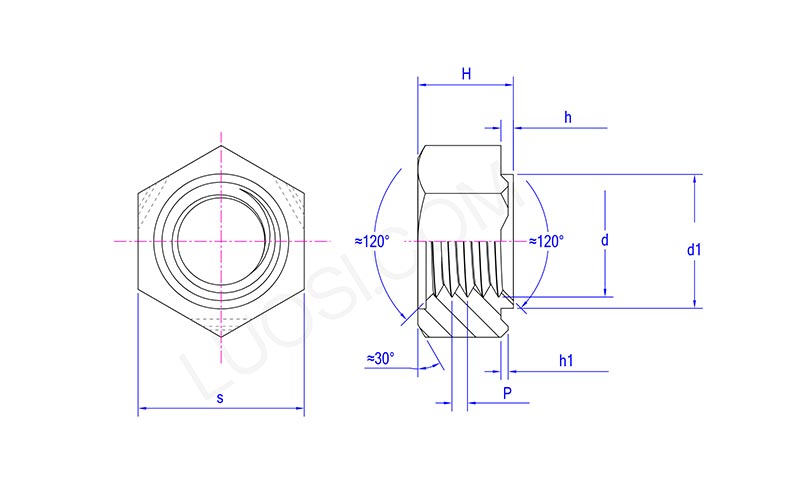

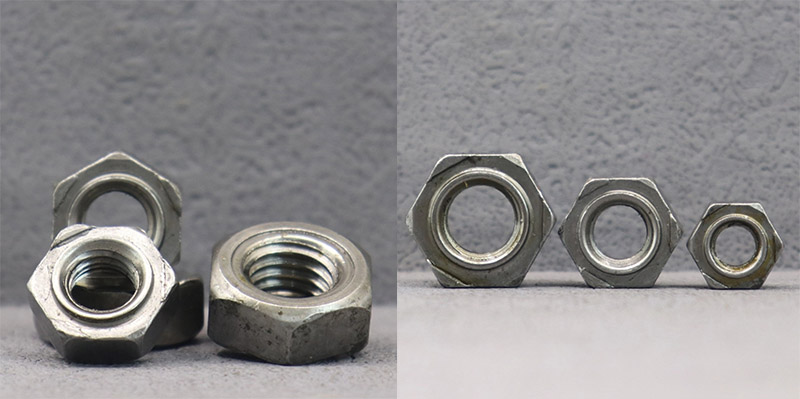

Hex Spot Weld Nuts

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 perc	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

GYIK

(1) Milyen szabványoknak felelnek meg a hatlapú ponthegesztési anyák?

Szigorúan a DIN 929 (német szabvány, világszerte legszélesebb körben alkalmazott), a GB/T 13681 (kínai nemzeti szabvány) és a JIS B 1199 (japán szabvány) szerint gyártjuk őket.

(2) Melyek az M8 hatlapú ponthegesztési anyák legfontosabb méretei?

Példaként a DIN 929 M8 szerint: a két oldal közötti szélesség 14 mm, a teljes vastagság 6,5 mm, a kiemelkedés magassága kb. 0,6-0,8 mm, a menet pontossága 6H.

(3) Hogyan biztosítható az anyák hegesztési teljesítménye?

A hegesztési teljesítmény lényege, hogy a széntartalom ≤ 0,25% legyen. Minden egyes tételhez spektrális elemzést végzünk a nyersanyagokon, hogy biztosítsuk a kémiai összetétel megfelelőségét.
