Hatlapfejű hegesztési anyák

A csavarok és alátétek kombinációjához képest a Xiaoguo® hatlapú hegesztőanyák áramvonalasabbak és megkönnyítik a készletkezelést. Ha bármilyen érdeklődő ügyfél elérhető, egy részét ingyenes mintaként felajánljuk az előzetes termékteszthez.

Modell:JIS B1196-1.1-1982

Kérdés küldése

termékleírás

A hatlapú hegesztési anyák beszerelése főként ellenállási ponthegesztéssel történik. Itt található a telepítési útmutató.

【1】 Hegesztés előkészítése

(1) A munkadarab előkészítése

① Anyagigény: Az alapanyagnak hegeszthető fémnek kell lennie (például alacsony szén-dioxid-kibocsátású acél, horganyzott acél, rozsdamentes acél stb.), vastagsága általában 0,5 mm és 5,0 mm között van.

②Felület tisztítása: Hegesztés előtt el kell távolítani minden szennyeződést, mint az olaj, rozsda, festék és horganyzott réteg az alapanyag hegesztési területén.

③Rögzítőfuratok feldolgozása: Vezetőanyákhoz (vezetőcsapokkal) a rögzítő furatokat előre kell fúrni az alapanyagon.

(2) Hegesztő berendezés

①Hegesztő áramforrás: középfrekvenciás inverteres egyenáramú hegesztőgép használata javasolt.

②Hegesztőgép kapacitása: A hegesztőgépnek elegendő teljesítményűnek kell lennie ahhoz, hogy a hegesztési paraméterek a normál működési tartományon belül legyenek.

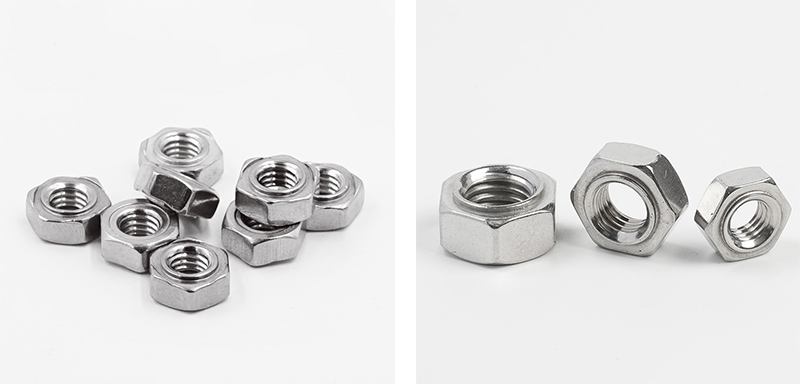

Hex Projection Weld Nuts

【2】Hegesztési paraméterek beállításai

(1) Elektródanyomás

Kis, alacsony széntartalmú acél hegesztőanyák: 300-1000 psi (körülbelül 2,1-6,9 MPa)

Nagy hegesztőanyák: 1000-2000 psi (körülbelül 6,9-13,8 MPa)

Rozsdamentes acél hegesztőanyák: 1500 ~ 5000 psi (körülbelül 10,3 - 34,5 MPa)

(2) Hegesztőáram

A hegesztőáramot próbahegesztéssel kell meghatározni a hatlapfejű kivetítő hegesztési anyák specifikációi, az alapanyag vastagsága és az anyag alapján. Ha az áramerősség túl alacsony, az nem teljes hegesztést eredményez; ha túl magas, fröcskölést vagy áthegesztést okozhat.

(3) Hegesztési idő

Általában ciklusokban mérik. 1 ciklus = 1/50 másodperc = 0,02 másodperc (50 Hz-es tápegység esetén).

Hex Projection Weld Nuts

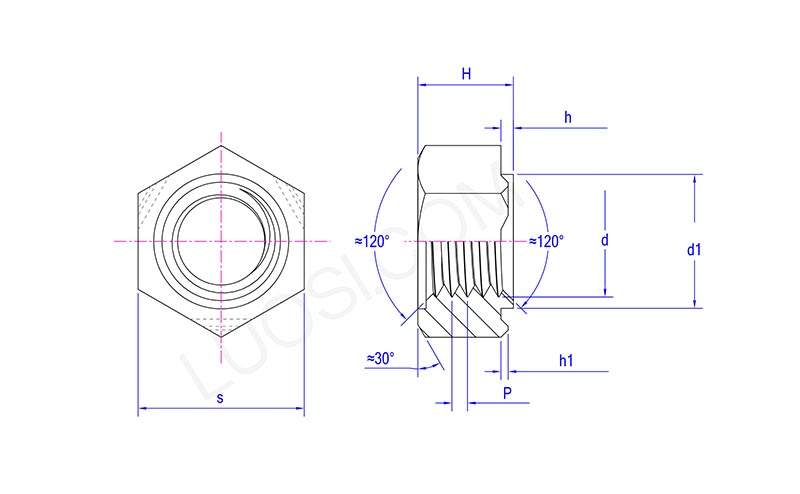

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 perc	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【3】 Elektróda kiválasztása és tervezése

(1) Elektróda anyaga

CuCrZr: Jó elektromos vezetőképességű és keménységű rézötvözet

W/Cu: nagyobb keménység és jobb kopásállóság

(2) Elektróda felülete

Az elektróda felületének simának és megfelelően központosítottnak kell lennie, hogy egyenletes nyomást biztosítson a hatlapú hegesztési anyák és a munkadarab között.

Teljesítményelektróda: Lapos fejű elektródák használata javasolt.

Alsó elektróda: szigetelő rögzítőcsappal kell felszerelni. Kerámia vagy kerámia bevonatú rögzítőcsapok használata javasolt.

(3) Az elektróda alakja és mérete

Az elektródák méretét és alakját az anyák specifikációihoz és a hegesztési pozíciókhoz kell igazítani. T

【4】 A hegesztési művelet lépései

(1) Pozícionáló anya: Helyezze a hatlapú hegesztőanyákat az alsó elektróda pozicionáló csapra, igazítsa a vezetőcsapot a munkadarabon lévő előre fúrt furathoz, és ellenőrizze, hogy a három hegesztési kiemelkedés érintkezzen az alapanyaggal.

(2) Helyezze be a munkadarabot: Helyezze a munkadarabot az anya tetejére, ügyelve arra, hogy a kiemelkedések szorosan érintkezzenek az alapanyaggal.

(3) Nyomás alkalmazása: Engedje le a felső elektródát, alkalmazza az előre beállított elektródanyomást, és nyomja össze az anyát a munkadarabhoz.

（4）Elektromos hegesztés: Csatlakoztassa a hegesztőáramot. Az áram áthalad a három kiemelkedésen, és a kiemelkedések felmelegednek és megolvadnak, és hegesztési magot képeznek.

（5）Nyomástartós kristályosítás: Vágja le az áramot, tartsa fenn az elektród nyomását rövid ideig, hogy az olvadt mag lehűljön és nyomás alatt megszilárduljon.

(6) Visszaállítás befejeződött: Emelje fel az elektródát és távolítsa el a munkadarabot.
