Hatszögletű mélygallér vetületű hegesztési anyák

Válassza a legújabb, Kínában gyártott Xiaoguo® hatszögletű mélygallér-kivetítő hegesztési anyákat. A szabványos hatszögletű fej tökéletesen illeszkedik a hagyományos csavarkulcshoz. A hatszögletű kialakítás kis területet foglal el, így alkalmas korlátozott helyeken történő rögzítésre és hegesztésre. A hegesztés befejezése után a csavarokat közvetlenül meg lehet húzni.

Modell:JIS B1196-1.1-1982

Kérdés küldése

termékleírás

A hatszögletű mélygallér vetületű hegesztési anyák alján található három hegesztési kiemelkedés a legfontosabb szerkezeti jellemzők, amelyek megkülönböztetik őket a hagyományos anyáktól. Ez a három pont egyenletesen oszlik el 120°-ban, és a következő négy fő szerepet tölti be az ellenállási ponthegesztési folyamat során:

(1) Az áram koncentrálódik, és először megolvad.

A kiálló pont keresztmetszete kisebb, mint az anyalapé. Amikor a hegesztőáram áthalad, az áramsűrűség meredeken megnövekszik a kiálló ponton, intenzív ellenálláshőt generálva, aminek következtében a kiálló pont az anyatest és az alapfém előtt előnyösen megolvad.

(2) Három pont határoz meg egy síkot, adaptív egyenetlenséggel

Három pont határoz meg egy síkot. Még akkor is, ha enyhe egyenetlenségek vannak az alapanyag felületén (például olajfoltok, kisebb ütések és bemélyedések), vagy ha a hatszögletű mélygallér-kivetítő hegesztési anyák alsó felülete nem teljesen sík, a három kiálló pont biztosítja, hogy legalább három pont stabilan érintkezzen az alapanyaggal. Ez jelentősen csökkenti a hegesztési folyamat érzékenységét a munkadarab felületi minőségére, és javítja a hegesztési siker arányát.

(3) Hozzon létre három szimmetrikus hegesztési magot, egyenletes hegesztési szilárdsággal

A három nyúlvány egyszerre megolvad az erőkifejtés hatására, és a nyomás hatására három egyenletesen elosztott hegesztési mag keletkezik. Az egypontos vagy kétpontos hegesztéssel összehasonlítva a hárompontos szerkezet egyenletesebb hegesztési szilárdságeloszlást, valamint erősebb csavarodási és kihúzási ellenállást eredményez.

(4) Korlátozza az olvadt fémet és csökkenti a fröcskölést

A kiemelkedés kialakítása az olvadt fémet arra a helyi területre korlátozza, ahol a kiemelkedés található. Az elektródanyomás hatására az olvadt fém korlátozott mértékben terjed kifelé, így kevésbé valószínű, hogy kinyomódik és fröcskölés keletkezik.

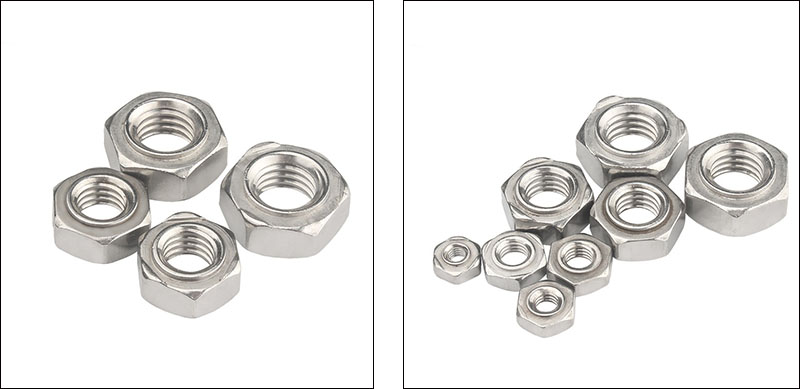

Hexagon Deep Collar Projection Weld Nuts

Napi ellenőrzés

A hatszögletű mélygallér-kivetítő hegesztési anyák ellenállás-ponthegesztéssel tartósan a munkadarabhoz vannak rögzítve. Normál használati körülmények között szinte nem igényel napi karbantartást. Hosszú távú üzemben vagy speciális környezetben azonban a megfelelő ellenőrzések és karbantartások meghosszabbíthatják annak élettartamát és biztosíthatják a kapcsolat megbízhatóságát.

(1) A hegesztési pont megjelenése

Vizuálisan vagy nagyítóval figyelje meg, nem lehetnek repedések, rozsda és hegesztési varrat leválásának jelei. Ha repedéseket vagy hegesztési leválást talál, a varratot újra kell hegeszteni, vagy ki kell cserélni az anyát.

(2) Perem/alap illesztés

Szemrevételezéssel ellenőrizze, hogy a karima felülete szorosan rögzítve van-e a munkadarabhoz vetemedés nélkül. A vetemedés gyenge hegesztést jelezhet, ezért a szilárdságot értékelni kell.

(3) Menet állapota

Mérőeszközzel vagy szemrevételezéssel, ha a menet sértetlen, csúszás vagy vasreszelék eltömődése nélkül, nincs szükség módosításra. Enyhe dugulás esetén csapos dörzsár használható; ha csúszás történik, a hatszögletű mélygallér-kivetítő hegesztési anyákat ki kell cserélni.

(4) Rozsdamentes réteg

Szemrevételezéssel ellenőrizze, hogy a bevonat vagy a felület teljes-e nagy rozsdásodás nélkül. A helyi rozsdát rozsdagátló festékkel vagy hideghorganyzó spray-vel lehet orvosolni.

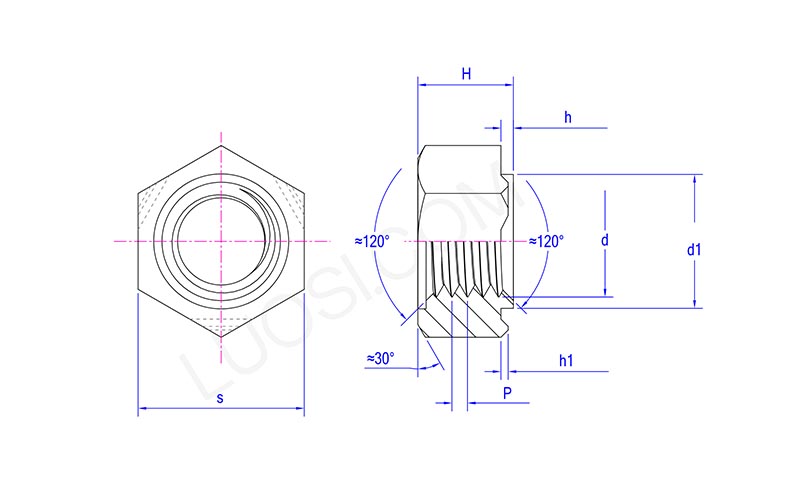

Hexagon Deep Collar Projection Weld Nuts

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 perc	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5
