DIN137A hajlított rugós alátét

A Xiaoguo® Factory által gyártott DIN137A hajlított rugós alátét egyedi kialakítású. Ez a kialakítás stabil axiális előfeszítő erőt biztosít az alkatrészek, például a csapágyak között, megszünteti az axiális hézagot, megakadályozza az alátétek rázkódását, és így elkerülhető az általános használat befolyásolása.

Kérdés küldése

termékleírás

A DIN137A ívelt rugós alátét egy rugalmas fém tömítés, egyetlen vagy többszörös ív alakú hajlító szerkezettel. Rugalmas előfeszítő erőt hoz létre saját ívdeformációján keresztül, és a csavarok és anyák alá van szerelve. A rögzítőelemek csatlakozási hézagának megszüntetésére, az előfeszítő erő fenntartására, a hőtágulás vagy kopás kompenzálására, valamint a mérsékelt vibrációnak ellenáll.

Név	DIN137A hajlított rugós alátét
Anyag	Rozsdamentes acél/ötvözött acél/szénacél/sárgaréz/rugóacél
Szabványok	DIN137A
Szál	Metric/Metric
Méretek	M2-M12
Befejezés	Cink/fekete/természetes/egyéb
Testreszabható	IGEN
Minta	IGEN

Szerkezet Bevezetés

Hogyan néz ki a DIN137A hajlított rugós alátét szerkezete? Egyszerűen fogalmazva, ez egy kis fémgyűrű, ív alakú.

【Általános forma】

A DIN137A hajlított rugós alátét nem egy normál lapos alátét. Ha a kezében tartja, látni fogja, hogy magától kidudorodik, nem marad lapos. A kidudorodás módjától függően főként két szerkezet létezik:

(1) Egyhullámú ívforma (mint egy kis ívhíd)

Az egész alátét egyetlen ív alakú, a közepe magasabb, az oldalai pedig alacsonyabbak, ami egy mini ívhídra emlékeztet. Szabad állapotában természetes magassága jóval nagyobb, mint vastagsága. Amikor lapított, akkor fordított tolóerőt generál.

(2) Többhullámú (mint a hullámos burgonya chips)

Az alátétnek két vagy akár több hulláma van, a csúcsok és völgyek váltakoznak és körbefutnak a kerület mentén. Ha ezt a szerkezetet összenyomjuk, az alakváltozás nem olyan jelentős, mint egyetlen hullámé, de a rugalmasság egyenletesebb.

Ez a két fajta alátét teljesen kör alakú, középen egy lyukkal, a szélein nincs vágás. Az anyag vastagsága mindvégig azonos.

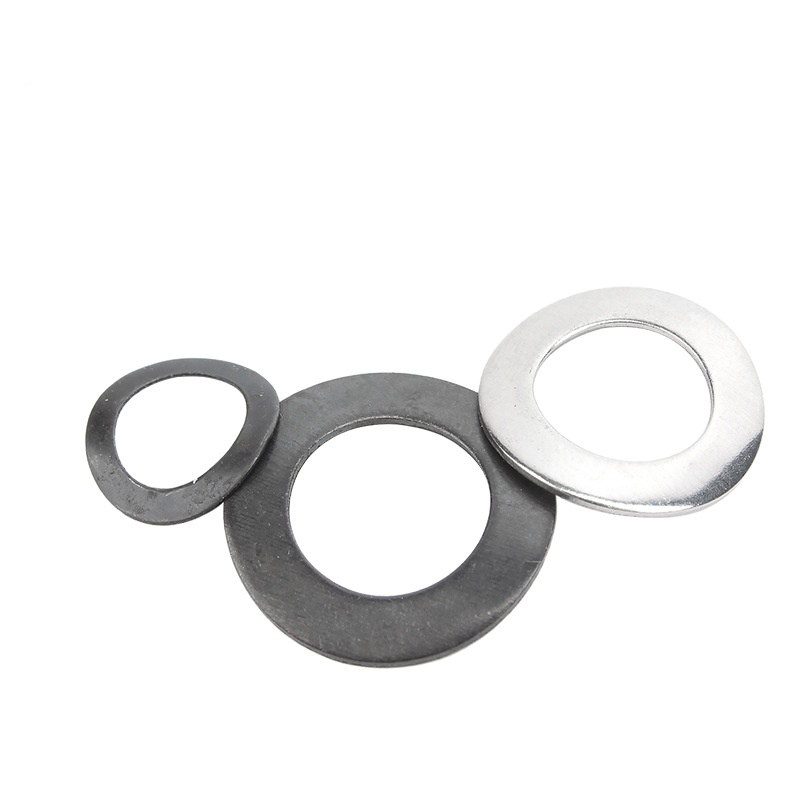

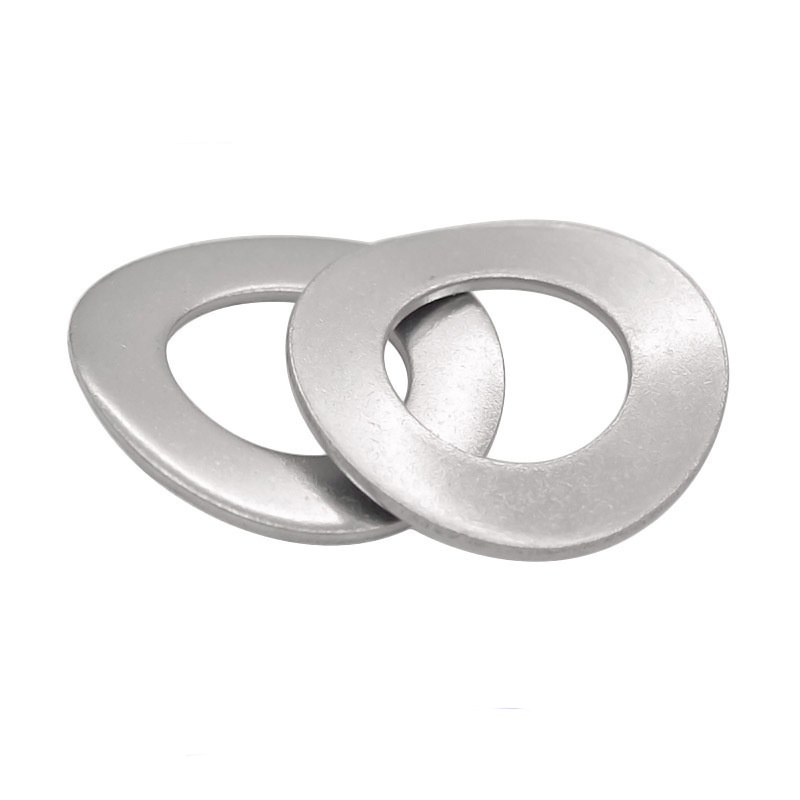

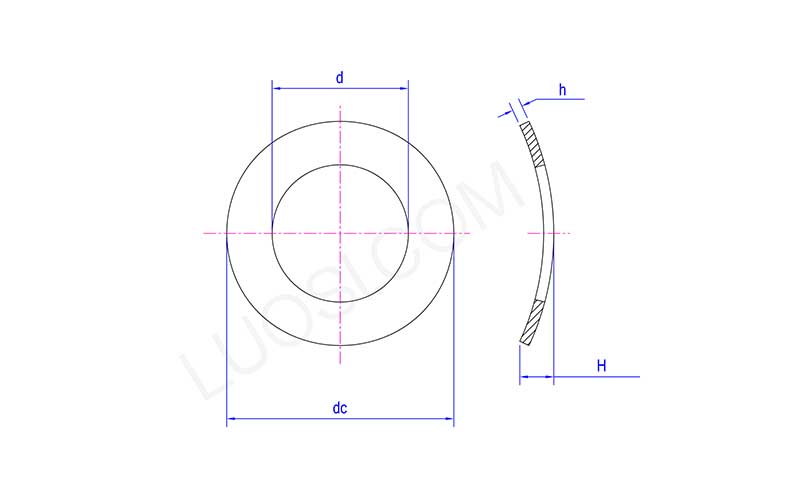

DIN137A Curved Spring Washer

Hétfő	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Főbb szerkezeti részek】

(1) Ív alakú kontúr (mag)

A tömítés szabad állapotában nem lapos; ehelyett egyetlen ívfelületet (mint egy ívhíd) vagy több hullámot (például hullámokat) jelenít meg a körirány mentén.

Ez az ívelt/hullámforma a rugalmasság forrása.

(2) Zárt hurkú, nem vágó

A DIN137A ívelt rugós alátét egy komplett gyűrű spirális vágás nélkül.

(3) Egységes vastagságú szakasz

A tömítés vastagsága a teljes kerületen egyenletes, fokozatos változás vagy helyi elvékonyodás nélkül.

(4) A külső átmérő és a belső átmérő aránya

A külső átmérő és a belső átmérő aránya befolyásolja az alátét merevségét és támasztófelületét.
