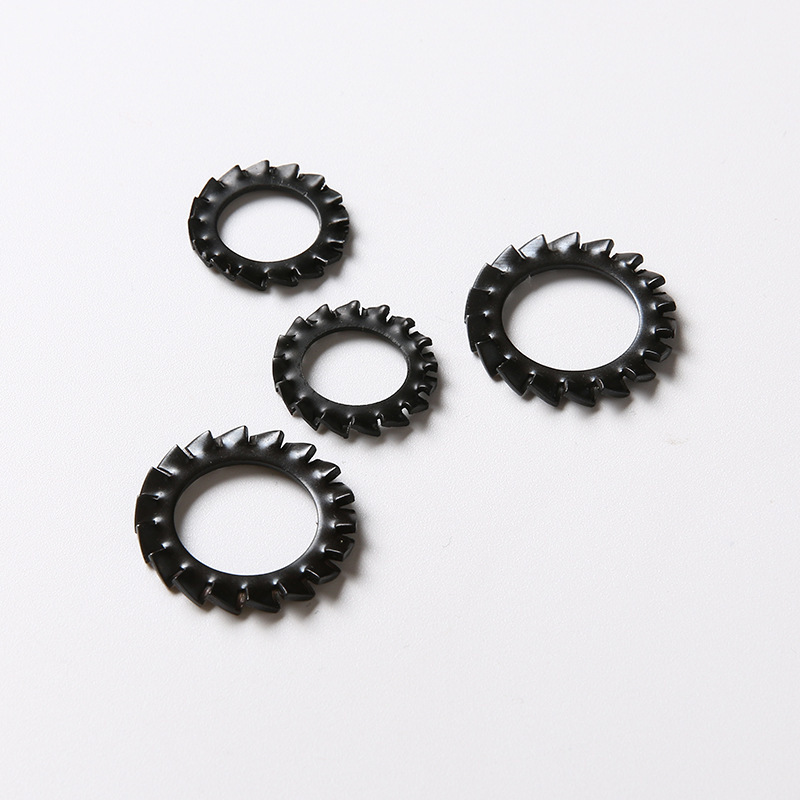

Külső fogazatú zár alátétek

A Xiaoguo® külső fogazatú záralátét mintája előnyös elektromos földelést biztosít. A tömítés külső fogai használat közben megkarcolhatják az oxidréteget vagy a bevonatot, így stabil fém érintkezési útvonal jön létre, amely elektromos szekrények csatlakoztatására használható.

Kérdés küldése

termékleírás

A külső fogazatú záralátétek anyaga közvetlenül meghatározza annak szorító erejét, rozsdagátló képességét és az alkalmazható környezetet.

(1) Rugós acél

Általános minőség: 65Mn, C67S, SK5

Keménység: HRC 40-50

Jellemzők: A rugalmasság a legjobb, és a harapáserő a legerősebb; a fogak élesek és mélyen behatolhatnak a fémfelületbe; az ár alacsony és a költség-teljesítmény arány magas.

Hátrányok: A csupasz acél hajlamos a rozsdásodásra és felületkezelést igényel; nem alkalmas nedves vagy korrozív környezetre.

Alkalmazható forgatókönyvek: A rugóacélból készült külső fogazatú záralátét általános iparban, autóiparban, mechanikai összeszerelésben és száraz beltéri környezetben használható.

Bevonat felületkezelése: Galvanizálás (beltéri), Dacromet (kültéri)

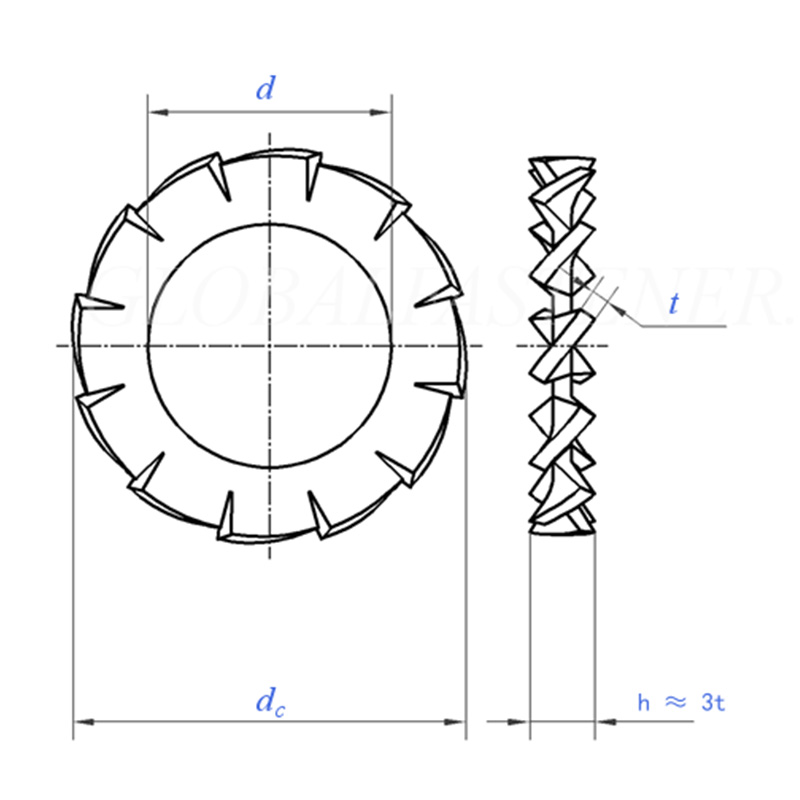

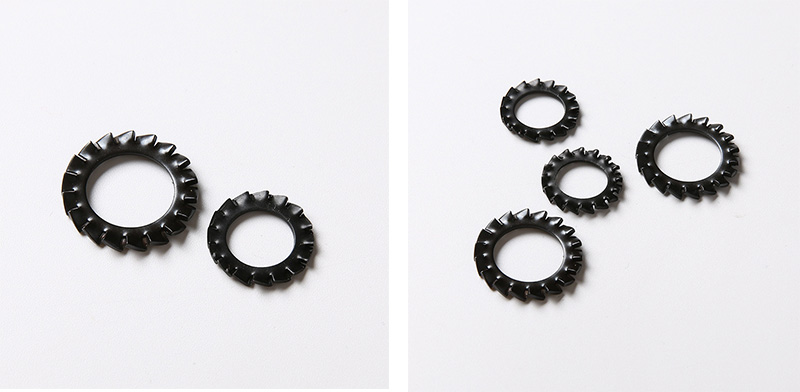

External Serrations Lock Washers

Méret		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=névleges méret	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=névleges méret	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Fogak száma	min	9	9	9	9	10	11	11	12	14	14
1000 egység/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Névleges menetátmérőhöz		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Méret		10.5	13	15	17	19	21	23	25	28	31
d	min=névleges méret	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=névleges méret	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Fogak száma	min	16	16	18	18	18	20	20	20	22	22
1000 egység/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Névleges menetátmérőhöz		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Rozsdamentes acél

①A2 (304 rozsdamentes acél)

Keménység: Körülbelül HRC 25-35 (puhább, mint a rugóacél)

Jellemzők: Univerzális korrózióállóság, jó rozsdagátló képesség; rozsdamentes; nincs szükség további bevonatra; a harapási erő nem olyan erős, mint a rugóacélé, de az általános rezgésekhez elegendő.

Alkalmazási forgatókönyvek: nedves környezet, élelmiszeripari berendezések, orvosi eszközök, általános bel- és kültéri rozsdamegelőzés

②A4 (316 rozsdamentes acél)

Keménység: kb. HRC 25-35

Jellemzők: Molibdént tartalmaz, jobban ellenáll a kloridionos korróziónak, ellenáll a sóködnek, ellenáll a tengervíznek, ellenáll a vegyszereknek ； A költség 30-50%-kal magasabb, mint a 304.

Alkalmazható forgatókönyvek: A 316-os rozsdamentes acélból készült külső fogazatú záralátétek alkalmasak tengerészeti mérnökökre, hajókra, part menti létesítményekre és vegyi üzemekre.

(3) Foszforbronz

Megnevezés: CuSn8, PB

Keménység: körülbelül HRC 20-30 (alacsonyabb)

Jellemzők: Nem bocsát ki szikrát (robbanásbiztos); nem mágneses; jó vezetőképesség; korrózióálló (de nem olyan jó, mint a 316); alacsony szilárdságú, nem alkalmas nagy terhelésre.

Alkalmazható forgatókönyvek: Robbanásbiztos környezet, elektromos földelés, mágnesességre érzékeny műszerek

(4) Sárgaréz

Modellszám: H62, H65

Keménység: Alacsony (körülbelül HRC 10-20)

Jellemzők: Vezető, hővezető; arany megjelenésű, dekoratív; a rozsdaállóság átlagos; alacsony szilárdságú, a fogak hajlamosak a kopásra.

Alkalmazható forgatókönyvek: Kisfeszültségű elektromos, vízvezeték, pneumatikus csatlakozók, dekoratív szerelvények

GYIK

(1) Mi a maximális hőmérséklet a külső fogazatú zár alátéteknél?

A horganyzott rugóacél általában -20°C és +120°C közötti hőmérsékleten alkalmazható; Az A2/A4 rozsdamentes acél -200°C és +300°C között használható.

(2) Melyik anyag a legjobb az elektromos földeléshez?

A földelés megköveteli, hogy a fogak át tudjanak hatolni a festék- vagy oxidrétegen, hogy vezető utat képezzenek. A2/A4 rozsdamentes acél és foszforbronz egyaránt használható.

(3) A külső fogazatú záralátéteknek van mágneses tulajdonságai?

A rugóacél mágneses, míg az A2/A4 rozsdamentes acélnak szinte nincs mágnesessége (hidegfeldolgozás után gyenge mágneses lehet), a foszforbronz és a sárgaréz pedig teljesen nem mágneses.
