Külső fogazatú fogazott kúpos zár alátétek

Kúpos rugós előfeszítés

A külső fogazatú fogazott kúpos záralátét szabad állapotában sekély tányér alakú (kúpos) és bizonyos természetes magassággal rendelkezik.

A meghúzási művelet megkezdésekor az alátétet a mélyedésbe tolták, és a kúpos szerkezetet fokozatosan ellaposították.

A lapított alátét, annak ellenére, hogy összenyomódik, mindig arra törekszik, hogy visszatérjen eredeti kúpos alakjához, így folyamatosan tengelyirányú rugalmas erőt kelt.

Ez a rugalmas erő hat a csavar feje és a munkadarab között, fenntartva a menet állandó előfeszítését, és kiegyenlíti a hőtágulás, kopás vagy anyagdeformáció okozta kis hézagokat.

Külső fogas mechanikus zár

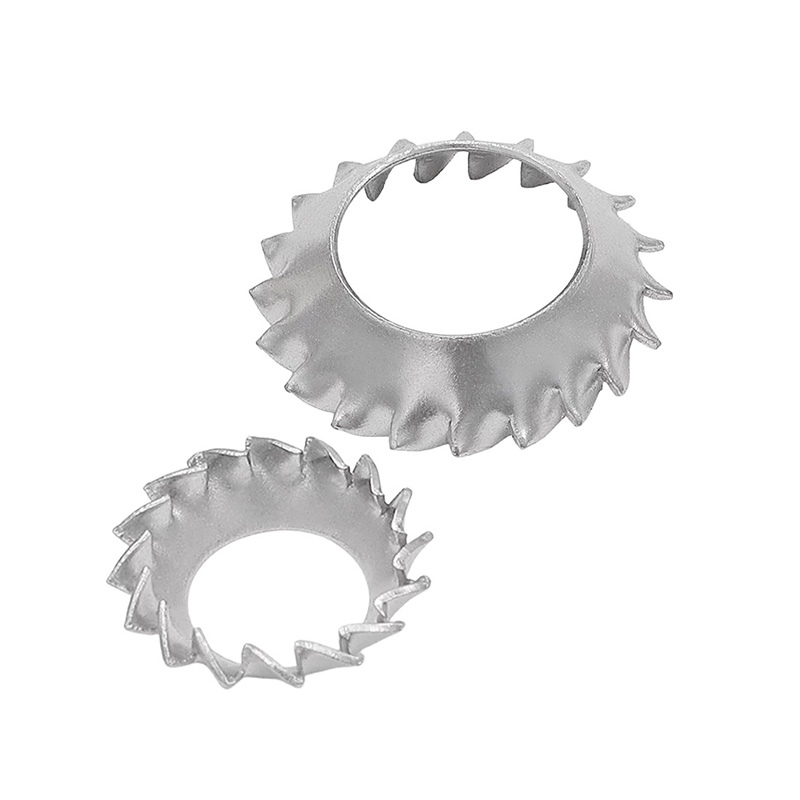

A külső fogazatú fogazott kúpos rögzítőalátétek külső kerületén éles radiális fogak találhatók.

Amikor az alátétet lelapítják, ezek a külső fogak beleharapnak a munkadarab felületébe, és többszörös mechanikai érintkezést hoznak létre.

A fogak beszúrása után ez egyenértékű az alátét és a munkadarab közötti elfordulásgátló ellenállás hozzáadásával.

Ez a mechanikus reteszelő mechanizmus hatékonyan ellenáll a vibráció, ütés és dinamikus terhelés okozta kilazulásnak.

Süllyesztett Süllyesztett Fit

A külső fogazatú kúpos rögzítőalátétek kúpos felülete megegyezik a szabványos süllyesztett csavarfej kúpos felületével.

A beszerelés után az alátétet teljesen be kell helyezni a munkadarab mélyedésébe, és a csavar feje egy szintben van a munkadarab felületével vagy kissé alacsonyabban.

Ez biztosítja, hogy az összeszerelési felület sima és lapos, kiemelkedések nélkül, érintéskor ne okozzon kényelmetlenséget, ne zavarja a többi alkatrészt, és ne befolyásolja a fogak és a munkadarab közötti hálót.

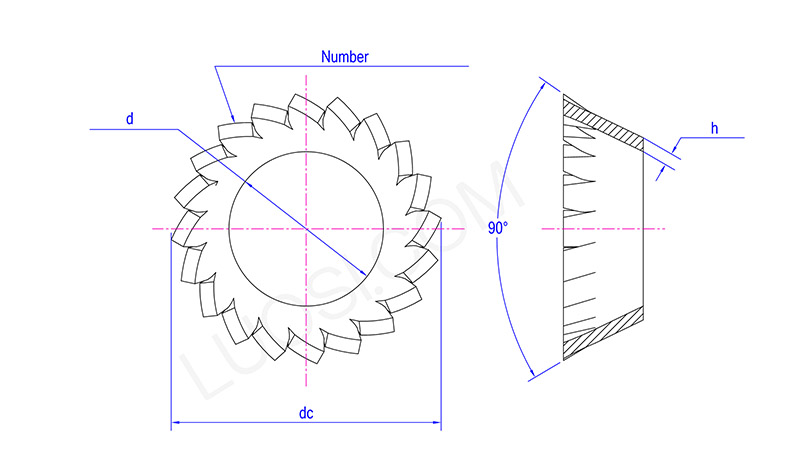

Hétfő	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Fogak száma Fogak száma min	10	12	12	14	14	16	18	20	26	28	30

A gyakran ismételt kérdésekre válaszoltak

(1) Stabil a keménység és a nyomaték?

Minden külső fogazatú fogazott kúpos zár alátét hőkezeléssel készül. A keménységet, a rugalmasságot és a rögzítési nyomatékot stabilan tartják a kötegelt rendeléseknél.

(2) Adsz ingyenes mintákat?

V: Ingyenes szabványmintákat kínálunk, a vevőnek csak a szállítási költséget kell viselnie.

(3) Mi az Ön MOQ-ja szabványos és egyedi méretekhez?

A szabványos méretek támogatják a kis próbarendelést. Az egyedi, nem szabványos termékeknek kis MOQ-ra van szükségük, mintarendelést és tömeggyártást fogadunk el.
