Karimás hatlapú hegesztési anya

Bárhol kell anyát hegeszteni, megbízhat a kínai gyártó és beszállító Xiaoguo® karimás hatlapú hegesztőanyában. Több mint 500 ügyfelet szolgáltunk ki világszerte. Az 1 mm vékony lemezektől a 10 mm vastag lemezekig a hegesztés precíz és szilárd. Támogatjuk az ügyfeleket abban, hogy először kis méretű mintavizsgálatokat végezzenek, és a nagy volumenű tömeges vásárlások esetén is kedvezményt adunk.

Kérdés küldése

termékleírás

Alapvető előny

A karimás hatlapú hegesztési anya precíz pozicionálást, állandó kilazulásgátlót, egyoldalas összeszerelést és állítható szilárdságot biztosít. Ugyanakkor csökkenti az alkatrészek számát és a munkaórákat, így a vékony fémlemez csatlakozások kedvelt hegesztőanyává válik.

(1) Karima integráció

Megnövelt karimás felülettel van ellátva, amely egyenletesen osztja el a nyomást és megakadályozza a vékony lemez összeesését. Nincs szükség további alátétekre.

(2) Három megemelt platform, pontos pozicionálás

A karima alsó felületén három 120°-os hegesztési nyúlvány található, amelyek automatikusan igazodnak és megakadályozzák az elmozdulást.

(3) Állandó lazulásgátló

A hegesztés után a karimás hatlapú hegesztőanya és az alapanyag szerves részévé válik. Rezgés és ütközés esetén soha nem lazul meg.

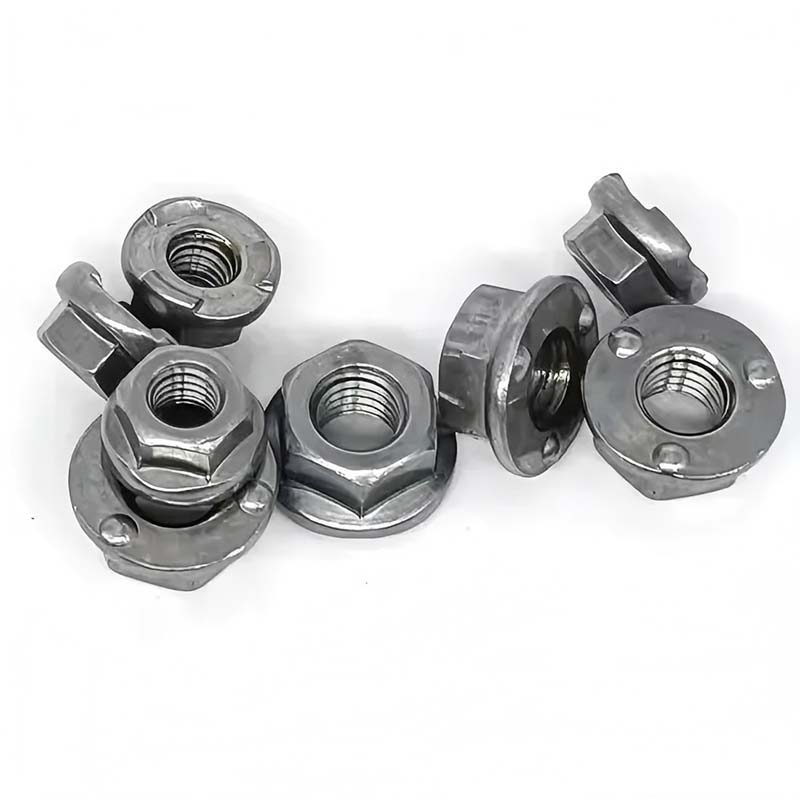

Flanged Hex Weld Nut

(4) Szilárdsági fokozatok teljes választéka (4,8-10,9 fokozat)

Opcióként alacsony széntartalmú acél (4,8/6,8 fokozat), közepes széntartalmú/ötvözött acél (8,8/10,9 fokozat), rozsdamentes acél (A2-70/A4-70) kapható. A szilárdság igény szerint állítható, a háztartási gépektől a nehéz teherautó alvázakig.

(5) Korrózióálló megoldások széles választéka áll rendelkezésre:

Elektrogalvanizálás (48-120 óra sópermet), tűzihorganyzás (500 óra+), Dacromet (1000 óra+), rozsdamentes acél természetes színében (304/316) stb. Alkalmas zord környezetekhez, például tengerparti területekhez, vegyi üzemekhez és kültéri helyszínekre.

(6) Egyoldalas összeszerelés, a hátoldalon nincs szükség szerszámokra

Az anyákat a munkadarabra hegesztették. Csak húzza meg a csavarokat az egyik oldalról, anélkül, hogy csavarkulcsot kellene használnia a hátoldali rögzítéshez. Különösen alkalmas szűk helyekre, mint például zárt dobozok és a jármű karosszériájának belső üregei.

(7) Alkalmas nagyméretű automatizált gyártáshoz

Hideg fejalakítás + menetezés, jó méretkonzisztenciával; Az automatikus adagoló vibrációs tárcsával és az ellenállás ponthegesztő géppel kombinálva az egyrészes rögzítési költség sokkal alacsonyabb, mint az "anya + alátét" megoldásnál.

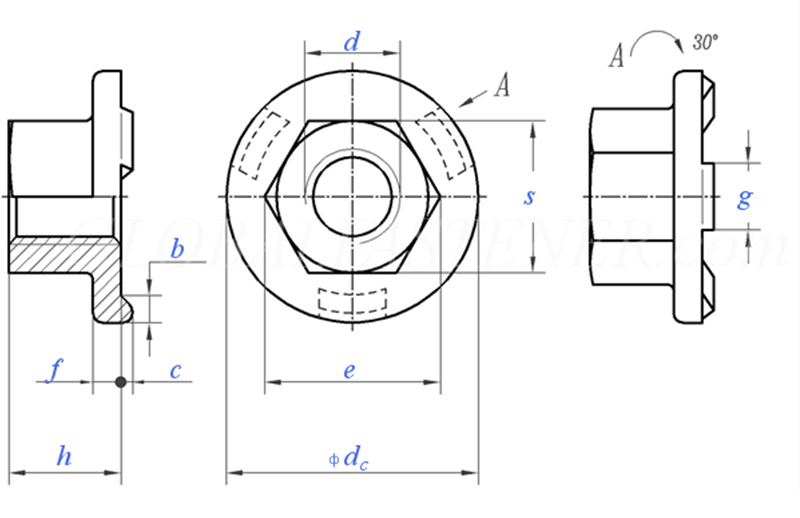

Flanged Hex Weld Nut

Menet mérete			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Durva menetemelkedés		0.8	1	1.25	1.5	1.75	2	2
P	Finom menetemelkedés		/	/	/	/	15	1.5	1.5
C	Névleges méret	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Névleges méret	±0,25	1.7	2	2.5	3	3	4	4
g	Névleges méret	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=névleges méret		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 egység/kg			/	5.7	12.2	21.8	29.4	45.8	/

Alkalmazási mezők

A karimás hatlapú hegesztési anyát széles körben használják a következő iparágakban és forgatókönyvekben, olyan előnyei miatt, mint az erős hegesztés, a precíz pozicionálás, a megbízható kilazulásgátló és egyoldalas összeszerelés.

(1) Autógyártás: A karimás hatlapú hegesztési anyát a lökhárítók, ülések, műszerfalak, ajtótartozékok stb. felszerelésére használják.

(2) Berendezések és elektromos szekrények: Hűtőszekrények, mosógépek és klímaberendezések házának menetes csatlakozási pontjai; Elosztódobozok és kapcsolószekrények beépítési alapjai.

(3) Mechanikai berendezések: Lemezburkolatok, védőburkolatok és támasztékok rögzítése.

(4) Építészet és hardver: könnyű acélszerkezet csatlakozások, előre gyártott fém alkatrészek.

(5) Vasúti tranzit: A kocsik belső felszerelése és az elektromos berendezések rögzítése.

(6) Új energia: fotovoltaikus inverter ház, energiatároló szekrény test.
