Hatlapfejű karimás hegesztőanyák

A kínai hatlapú karimás hegesztőanyákból származó Xiaoguo® peremfelülete működés közben helyettesíti a lapos tömítést, megtakarítva a tömítések beszerzési és összeszerelési folyamatát. A termék összköltsége 30%-kal csökken. Mérnöki beszerzéseknél ez az előnyben részesített választás. Ha felkeltettük érdeklődését, kérem írjon üzenetet és küldjük az árlistát.

Kérdés küldése

termékleírás

Hegesztési folyamat

A hatlapú karimás hegesztőanyák maghegesztési folyamata az ellenállási ponthegesztés. Ez egy hatékony és megbízható csatlakozási mód. A működési elv zseniális: Az anya peremfelülete gondosan megtervezett kiemelkedésekkel van ellátva. Amikor a hegesztőáram áthalad, ezek a kiemelkedések a legnagyobb ellenálláskoncentrációjú területekké válnak. A hatalmas nyomás hatására gyorsan megolvadnak, és ezáltal erős hegesztési magot képeznek. A munkafolyamat négy lépésre osztható:

(1) Elhelyezés és nyomás

Az automatikus adagolórendszer pontosan pozícionálja a hatlapú karimás hegesztőanyákat az alapanyagra. A felső és az alsó elektródák az előre beállított nyomást fejtik ki, biztosítva a szoros illeszkedést az anya és a fémlemez között.

(2) Elektromos fűtés

Egy pillanat alatt több ezer amperes áram haladt át a kiemelkedéseken, ami miatt az alattuk lévő terület gyorsan megolvadt.

(3) Nyomástartás és kristályosodás

Az áram megszakadása után az elektróda nyomása továbbra is fennmarad, lehetővé téve az olvadt fém lehűlését és nyomás alatti kristályosodását, és sűrű hegesztési magot képezve.

(4) Visszaállítás és befejezés

Az elektróda felemelkedik, és egy hegesztési ciklus befejeződik. A hegesztett anya a fémlemezhez van integrálva, menetszilárdsága általában nagyobb, mint magának az alapanyagnak.

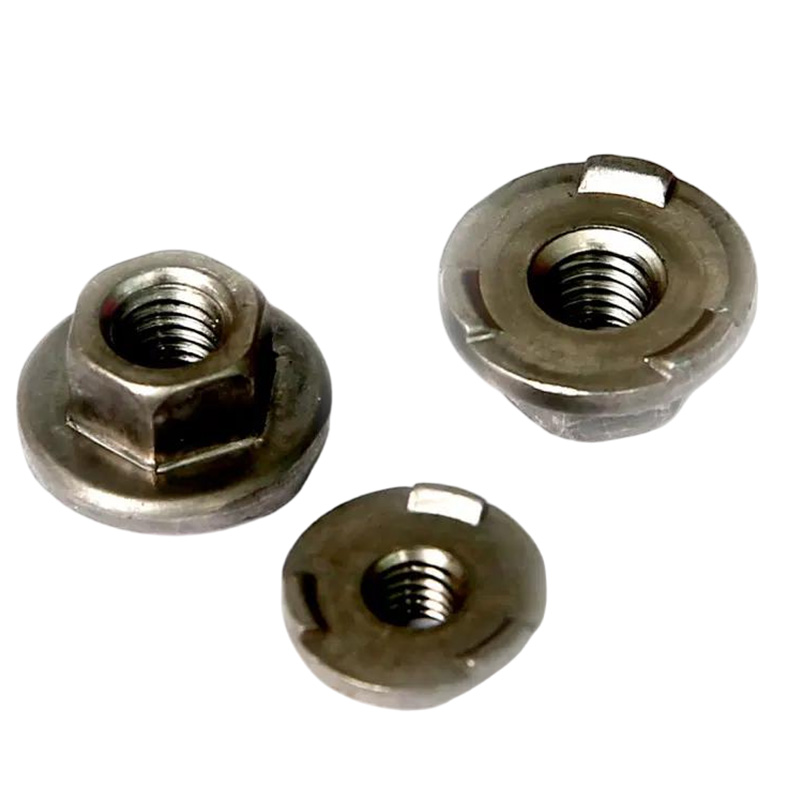

Hex Flange Welding Nuts

A folyamat legfontosabb paraméterei

A hatlapú karimás hegesztőanyák legideálisabb hegesztési minőségének elérése érdekében létfontosságú a következő három kulcsparaméter pontos szabályozása:

(1) Hegesztőáram

Ez az elsődleges tényező, amely befolyásolja a hegesztési szilárdságot. Ha az áramerősség túl alacsony, az nem teljes hegesztést eredményez; ha túl magas, az a hatlapú karimás hegesztőanyák kifröccsenését vagy akár "átégését" okozhatja.

(2) Elektródanyomás

Elegendő nyomást kell biztosítani, hogy a munkadarab szorosan érintkezzen, de a túlzott nyomás idő előtt összetörheti a kiemelkedéseket, gyengítve ezzel a hegesztési hatást.

(3) Hegesztési idő

Általában nagyon rövid (néhány tíz milliszekundum), és a hőbevitel szabályozására szolgál, megakadályozva az anya túlmelegedését.

Vegyük például egy 1,5 mm-es alacsony szén-dioxid-kibocsátású acéllemez hegesztését egy közös M8 hatlapú karimás hegesztőanyákkal. A referencia paraméterek a következők:

Elektródanyomás: 2,5 - 4,0 kN

Hegesztőáram: 8 - 11 kA

Hegesztési idő: 8-15 ciklus (körülbelül 0,16-0,3 másodperc)

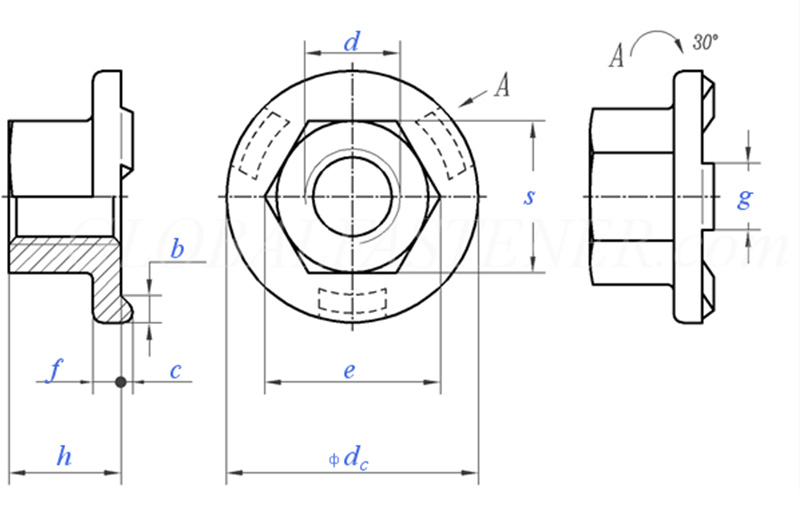

Hex Flange Welding Nuts

Menet mérete			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Durva menetemelkedés		0.8	1	1.25	1.5	1.75	2	2
P	Finom menetemelkedés		/	/	/	/	15	1.5	1.5
C	Névleges méret	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Névleges méret	±0,25	1.7	2	2.5	3	3	4	4
g	Névleges méret	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=névleges méret		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 egység/kg			/	5.7	12.2	21.8	29.4	45.8	/
