Hatlapú karimás hegesztési anyák

A kínai gyártó Xiaoguo® hatszögletű karimás hegesztési anyák kiváló minőségű, 10.9-es minőségű ötvözött acélból készülnek, precíz megmunkálással. Szakítószilárdsága meghaladja az 1000 MPa-t. A hegesztési pontok stabilak, teherbíró képességük nagy, vizsgálati jegyzőkönyv is beszerezhető.

Kérdés küldése

termékleírás

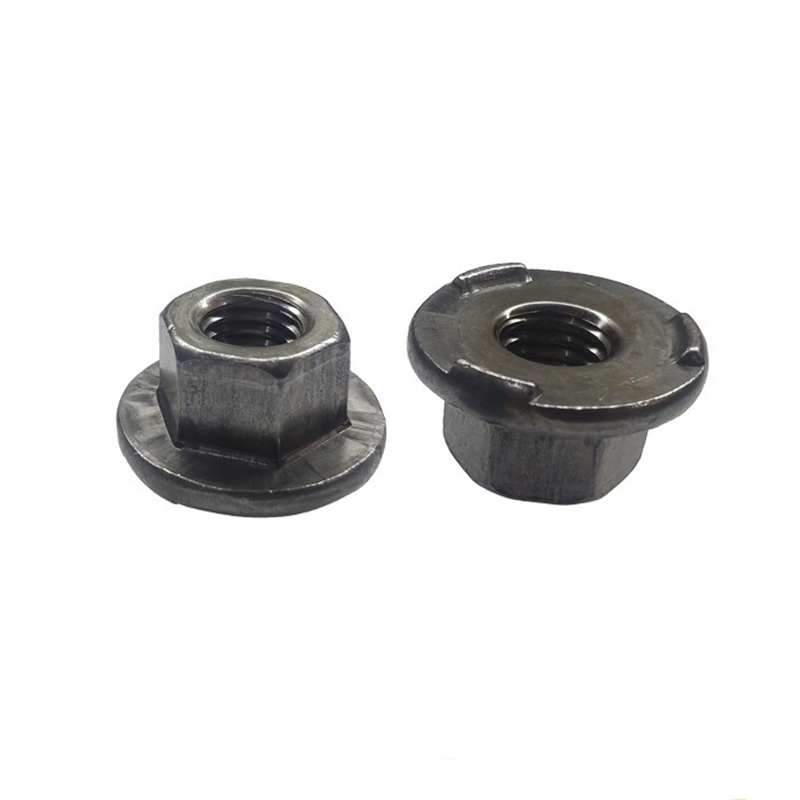

A hatlapú karimás hegesztési anyák egy speciális rögzítőelem, alul kör alakú karimával, felül pedig hatszögletű alakkal. A karima alsó felületén általában három hegesztési kiemelkedés van (vagy úgynevezett kiemelkedések). Ez az anya a kiálló részek megolvasztása után ellenálláshegesztéssel (felső hegesztéssel) szilárdan a fémlemezhez van hegesztve, így állandó menetes csatlakozás jön létre.

A hagyományos hegesztőanyákkal összehasonlítva a hatszögletű karimás hegesztőanyák karimás felülettel rendelkeznek, amely helyettesítheti a lapos alátéteket, hogy elosztja a nyomást és megóvja a vékony lemez alkatrészeket az összenyomódástól. Ugyanakkor a hatszögletű fej kialakítása kényelmessé teszi a szabványos csavarkulcsok vagy aljzatok használatát a csavarok összeszereléséhez. Ezt a terméket széles körben használják vékony fémlemez szerkezetek, például autókarosszériák, háztartási készülékek burkolatai, elektromos szekrények és mechanikus berendezések menetes csatlakozási forgatókönyveiben.

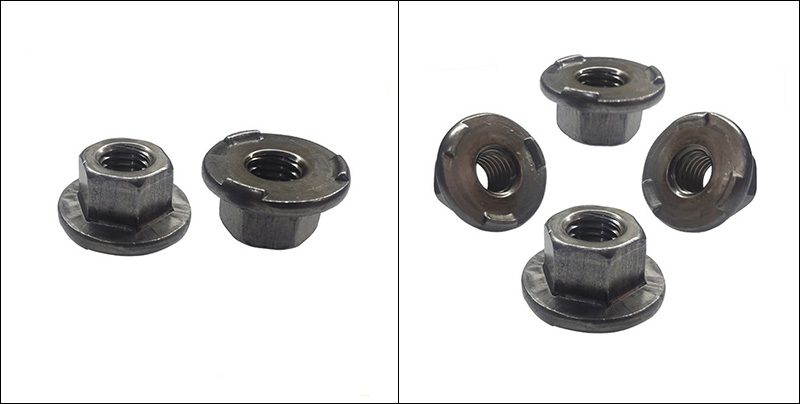

Hexagon Flange Weld Nuts

Alapvető szerkezeti jellemzők

A hatlapú karimás hegesztési anyák szerkezeti kialakítása három fő cél köré összpontosul: "megbízható hegesztés, pontos pozicionálás és kényelmes összeszerelés". Az alapvető szerkezeti jellemzők a következőkben foglalhatók össze:

(1) Hatlapfejű

Forma: Szabályos hatszög. A szemközti oldalak méretei megfelelnek az ISO/DIN szabvány tűréseinek.

Funkció: Könnyen meghúzható villáskulccsal vagy dugaszolóaljzattal, speciális szerszámok használata nélkül.

Előny: Kompatibilis a hagyományos hatszögletű anyákkal, megkönnyítve a helyszíni összeszerelést és karbantartást.

(2) Karima alap

Forma: Megnagyobbított karima felület

Funkció: Növelje az érintkezési felületet a munkadarabbal, ossza el a nyomást, és megakadályozza a vékony lemezanyag deformálódását.

Cserélje ki a lapos alátéteket, és csökkentse az alkatrészek és az összeszerelési lépések számát.

Előnyök: Növeli a kapcsolat megbízhatóságát és csökkenti az általános költségeket.

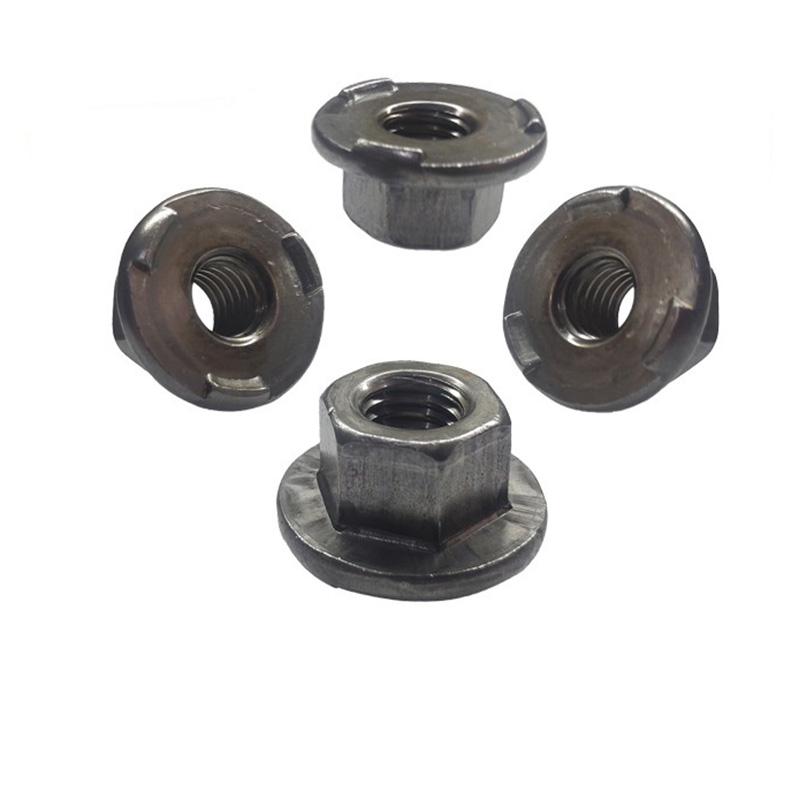

(3) Hegesztési vetületek

Ez a legfontosabb tulajdonság, amely megkülönbözteti a hatlapú karimás hegesztési anyákat a hagyományos karimás anyáktól.

Funkció	Leírás
Mennyiség	A standard kivitel 3 darabból áll, egyenletesen elosztva 120°-ban a karima alsó felülete mentén.
Alak	Gömb vagy kúpos tetejű, sima és lekerekített tetejű éles szélek nélkül.
Magasság	0,5 - 0,8 mm (az alapanyag vastagságától függően állítható)
Funkció	① Az ellenállásos hegesztés során először a kiemelkedések olvadnak meg, stabil olvadt magot képezve; ② Hárompontos automatikus központosítás érhető el a hegesztés eltolódásának megakadályozása érdekében; ③ Ha nincs hegesztési folyamatban, a munkadarab ideiglenesen a helyén tartható, ami megkönnyíti az automatizált gyártósor elhelyezését.
Előnyök	A hegesztési behatolás egyenletes, a pozicionálási pontosság nagy, és alkalmas robotizált automatizált hegesztésre.

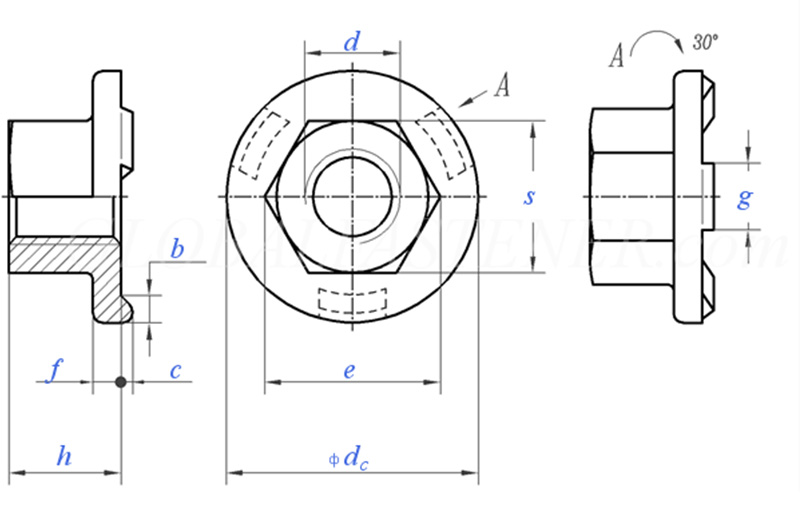

Hexagon Flange Weld Nuts

Menet mérete			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Durva menetemelkedés		0.8	1	1.25	1.5	1.75	2	2
P	Finom menetemelkedés		/	/	/	/	15	1.5	1.5
C	Névleges méret	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Névleges méret	±0,25	1.7	2	2.5	3	3	4	4
g	Névleges méret	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=névleges méret		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 egység/kg			/	5.7	12.2	21.8	29.4	45.8	/
