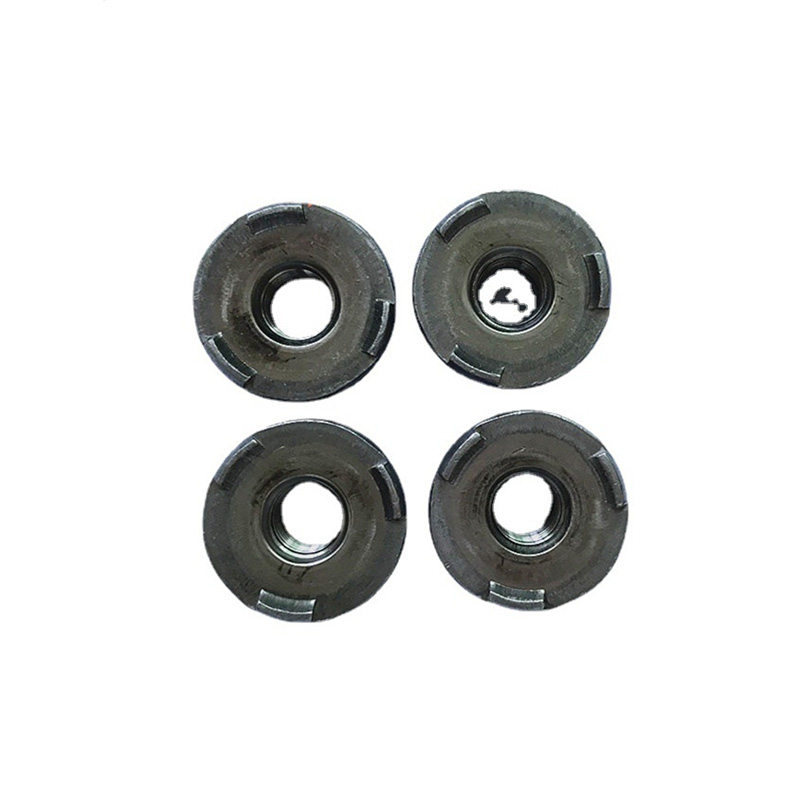

Hatlapfejű hegesztési anya karimával

A kínai gyártó Xiaoguo® 316 rozsdamentes acél hatlapú hegesztési anya karimával hatékonyan ellenáll a korróziónak zord munkakörülmények között. A sópermet teszt több mint 1000 óráig tarthat. A gyárban jelenleg nagyszámú minta áll rendelkezésre előzetes tesztelésre.

Kérdés küldése

termékleírás

Anyagok osztályozása és jellemzői

Hadd mutassam be részletesen a peremes hatlapú hegesztőanyák különböző anyagait és azok jellemzőit.

Anyagkategória Hegesztési teljesítmény Korrózióállóság Költség Tipikus alkalmazások

Alacsony szén-dioxid-kibocsátású acél Optimális Bevonás (bevonat szükséges) Olcsó karosszériaelemek, háztartási gépek héjai, általános fémlemez megmunkálás

Közepes szénacél/ötvözött acél Jó Bevonás szükséges (bevonat szükséges) Közepes teherautó-fülke, építőipari gépek, nagy teherbírású szerkezet

Rozsdamentes acél 304 Jobb Kiemelkedő Közepestől magas költségekig Élelmiszer-felszerelés, orvosi készülékek, kültéri szekrények

Rozsdamentes acél 316 Jobb Optimal Magas költség Óceánmérnöki, vegyipari berendezések, tengerparti létesítmények

A karimás hatlapú hegesztőanya hegesztési teljesítményének rangsorolása: Az alacsony széntartalmú acél a legjobb (C ≤ 0,20%), a rozsdamentes acél következik (a paramétereket megfelelően be kell állítani), a közepes széntartalmú acél/ötvözött acél magasabb széntartalommal rendelkezik, ezért a hűtési sebesség szabályozása szükséges a repedések elkerülése érdekében.

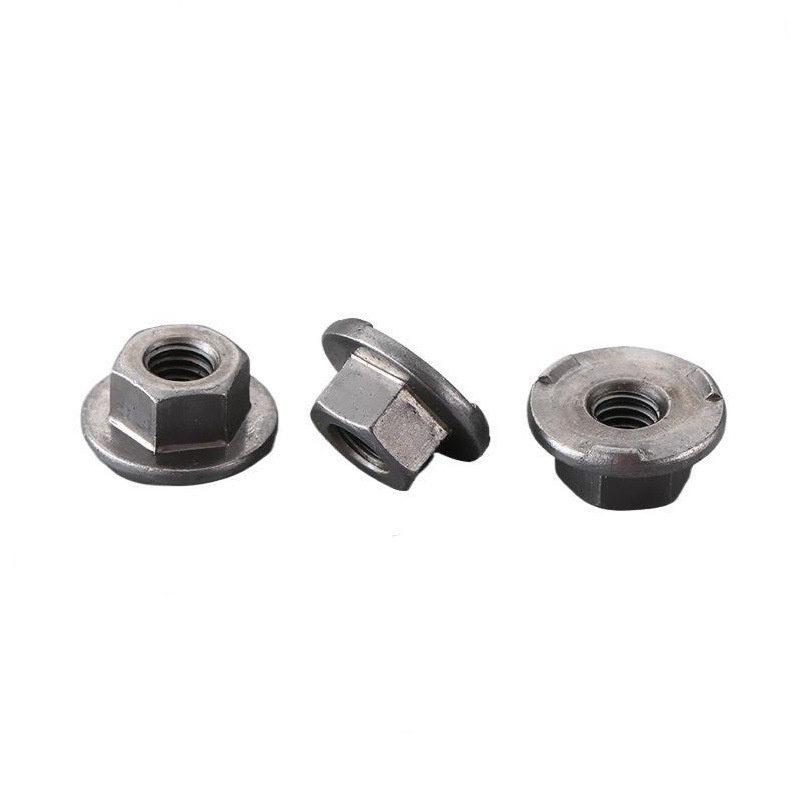

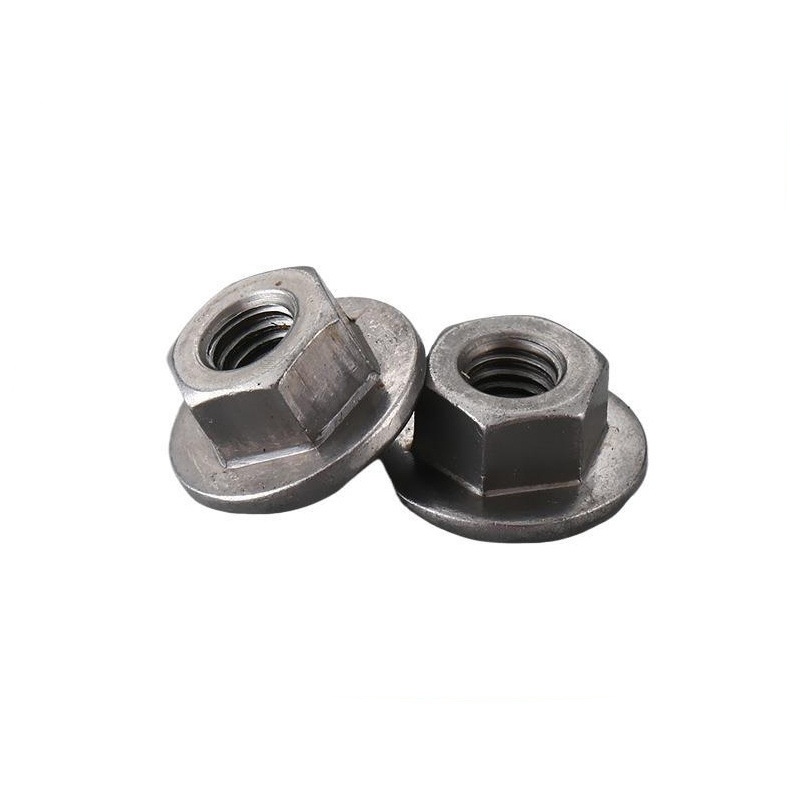

Hex Weld Nut with Flange

Az anyagok kiválasztásának kulcsa

Annak érdekében, hogy segítsünk a megfelelő hatlapú hegesztési anya karimás anyaggal történő helyes kiválasztásában, az alábbi alapelveket foglaltuk össze referenciaként.

(1) Adjon elsőbbséget a hegeszthetőségnek

Ellenállási ponthegesztéshez (a leggyakrabban használt módszer) az alacsony széntartalmú acél (C ≤ 0,20%) a legjobb választás, mivel stabil hegesztési maggal rendelkezik és kevesebb fröcskölés.

Közepes széntartalmú acél/ötvözött acél hegesztésekor az edzõ szerkezetek hajlamosak kialakulni, ezért a hegesztési áramot és hegesztési idõt szigorúan ellenőrizni kell.

A rozsdamentes acél (304/316) jó hegeszthetőségű, de a horganyzott vagy olajozott felületeket meg kell tisztítani.

(2) Szilárdsági követelmény kiválasztási szint

Könnyű terhelés (< 400 MPa): 4,8 fokozatú alacsony széntartalmú acél.

Közepes terhelés (400 - 600 MPa): 6.8-as fokozatú alacsony széntartalmú acél.

Nagy teherbírású (600 MPa felett): 8,8 vagy 10,9 fokozatú közepes szénacél/ötvözött acél hatlapú hegesztőanya karimával (megjegyzés: állítsa be a hegesztési folyamatot).

(3) Válassza ki a korrózióálló megoldást a környezet alapján.

Száraz beltéri környezet: Elektrogalvanizált alacsony szén-dioxid-kibocsátású acél (alacsony költség).

Nedves vagy kültéri használatra: Dacromet bevonat vagy tűzihorganyzott alacsony széntartalmú acél.

Erősen korrozív (partmenti/vegyi): Rozsdamentes acél 316 (A4-70).

Élelmiszer/egészségügy: Rozsdamentes acél 304 (A2-70).

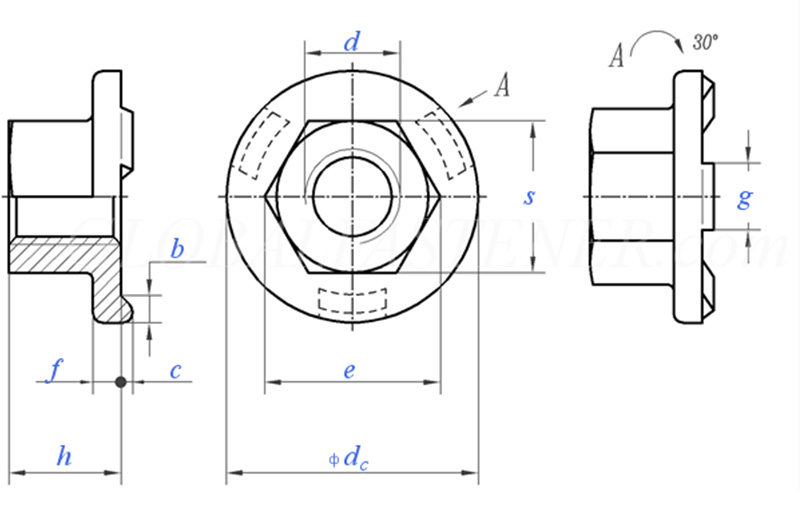

Hex Weld Nut with Flange

Menet mérete			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Durva menetemelkedés		0.8	1	1.25	1.5	1.75	2	2
P	Finom menetemelkedés		/	/	/	/	15	1.5	1.5
C	Névleges méret	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Névleges méret	±0,25	1.7	2	2.5	3	3	4	4
g	Névleges méret	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=névleges méret		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 egység/kg			/	5.7	12.2	21.8	29.4	45.8	/

GYIK

(1) Mi a különbség a karimás hatlapú hegesztőanya és a hagyományos hegesztőanya között?

A fő különbség a karima alapjában rejlik. A normál hegesztőanya alja lapos, míg a peremes hatlapú hegesztőanya alja kör alakú karimás tárcsával rendelkezik. A karima feladata a nyomástartó felület növelése és a lapos alátét cseréje.

(2) Milyen nemzetközi szabványoknak felelnek meg termékei?

Szigorúan követjük az ISO 21670 (nemzetközi szabvány), a DIN 977 (német szabvány) és a GB/T 13681.2 (kínai nemzeti szabvány) szabványokat.

(3) A bevonat megsérül a hegesztés után? Hogyan lehet megakadályozni a rozsdásodást?

A hegesztés során a megemelkedett területen lévő bevonat megolvad, és a környező bevonat színe megváltozhat a magas hőmérséklet hatására. Hegesztés után hideg horganyzó spray-vel vagy rozsdavédő festékkel viheti fel újra a hegesztési varrat helyén.
