Erős osztott zár alátétek

A Xiaoguo® által biztosított Heavy Split Lock Washers minták megfelelnek az egyes vásárlók különböző szabványainak a megfelelő specifikációkkal. Az anyag is opcionális, és a legtöbb iparágban alkalmazhatók, erősen sokoldalúan.

Kérdés küldése

termékleírás

A Heavy Split Lock alátétek anyagának kiválasztásakor három fő tényezőt kell figyelembe venni: a használati környezetet (legyen az nedves vagy korrozív), a csavar szilárdsági fokát és a költségeket.

(1) A leggyakrabban használt anyag: szénacél (rugóacél) + felületkezelés

A Heavy Split Lock alátétek szabványos anyaga rugóacél (például 65Mn, 70 acél, C67S), amely jó rugalmassággal és nagy keménységgel (HRC 42–50) rendelkezik. A csupasz acél azonban hajlamos a rozsdásodásra, így szinte mindegyik felületkezelésen esik át.

Felületkezelés	Megfelelő forgatókönyvek	Előnyök

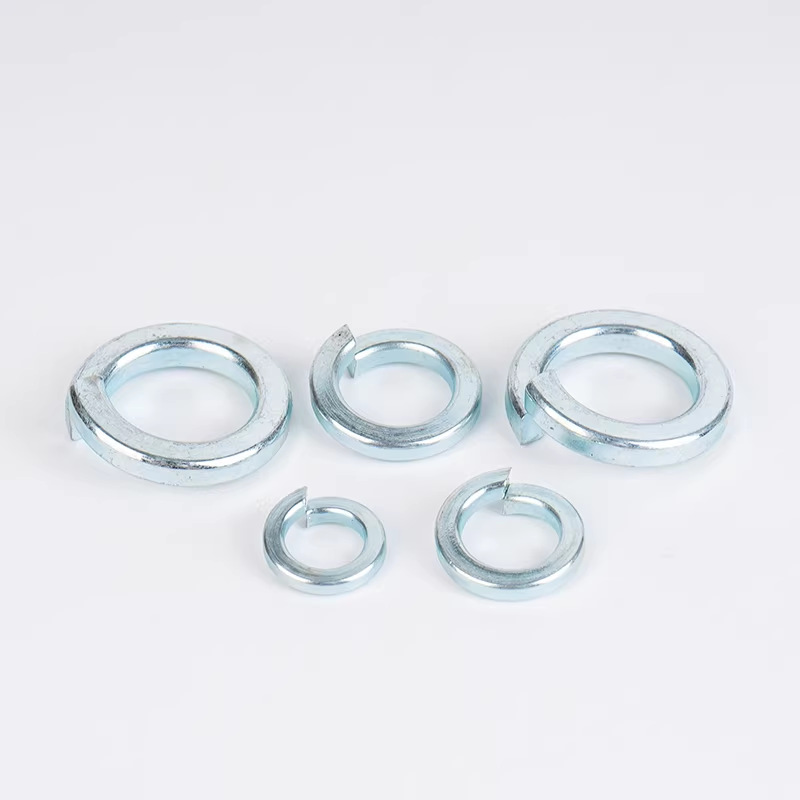

Horganyzott (sárga cink / kék-fehér cink)	Száraz beltéri környezet, általános ipar	A legolcsóbb, jó sokoldalúsággal
Dacromet (cink-alumínium bevonat)	Kültéri, járműalváz, magas páratartalom és magas sótartalmú környezet	Nincs hidrogén ridegedés, sópermet 500-1000+ óra
Mechanikus horganyzás	Nagy szilárdságú csavarok (10,9/12,9 fokozat)	Nincs hidrogén ridegség, egyenletes bevonat

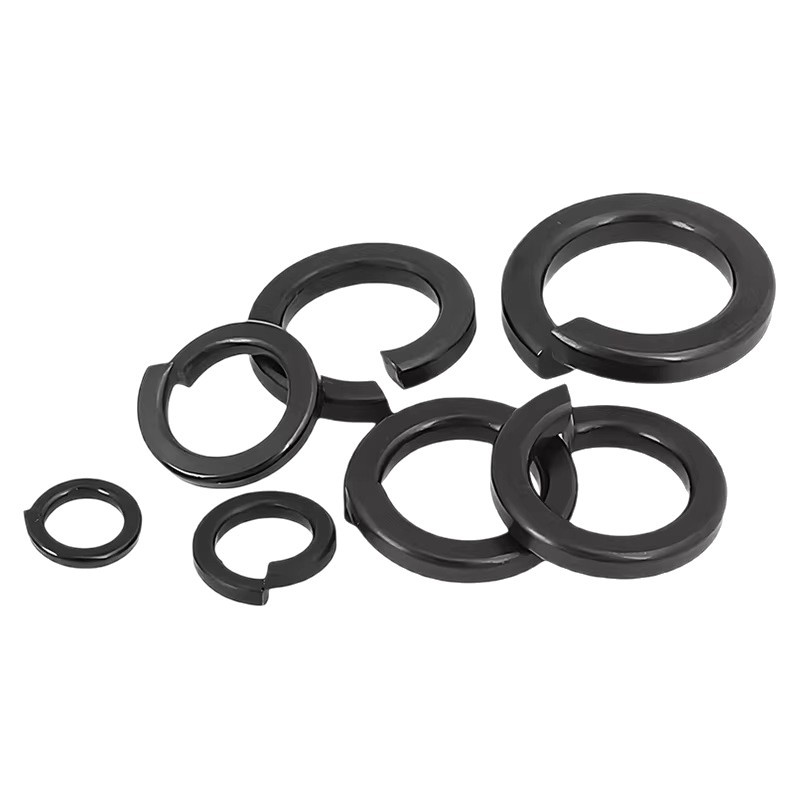

Fekete oxid	Precíz összeszerelés, beltéri szárítás, fekete megjelenésű	Nincs hidrogén ridegedés, szinte nincs méretváltozás
Foszfátozás	Kenést vagy bevonatot igénylő alkalmazásokhoz	Nincs hidrogén ridegedés, kiváló olajtároló kapacitás

(2) Rozsdamentes acél anyag (elsőbbség a rozsda elleni küzdelemben)

Ha a Heavy Split Lock alátétek vízzel, nedves levegővel, vegyszerekkel vagy sópermettel érintkeznek, egyszerűen válasszon rozsdamentes acélt.

Anyag	Korrózióállóság	Alkalmazható környezet	Költség
A2 (304 rozsdamentes acél)	Általános korrózióállóság	Gyakori nedves környezetben, kültéren és élelmiszeripari berendezésekben	Közepes
A4 (316 rozsdamentes acél)	Ellenáll a kloridionoknak (sós víz, tengerpart, vegyipar)	Offshore platformok, hajók, vegyi üzemek	Magas

(3) Csavar szilárdsági fokozata

A Heavy Split Lock alátétek keménységének meg kell egyeznie a csavar keménységével. A túl puha alátét összenyomódik, míg a túl kemény alátét megsértheti a csavart.

(4) Különleges környezet

①Magas hőmérsékleten (>300°C) a normál rugóacél elveszíti rugalmasságát. Ebben az esetben használjon hőálló ötvözeteket (például Inconel) vagy tárcsa alakú alátéteket, vagy egyáltalán ne használjon alátéteket.

② Rendkívül alacsony hőmérsékleten (-50°C és ez alatt) a hagyományos szénacél törékennyé válik. Ezért az A2/A4 rozsdamentes acélt kell választani.

③ Erős mágneses mezők közelében ferromágneses anyagok (közönséges szénacél) nem használhatók. Ehelyett válasszon sárgaréz vagy rozsdamentes acél (gyenge mágnesességgel).

④ A vezetőképesség érdekében válassza a rozsdamentes acélból vagy horganyzott szénacélból készült fogrögzítő tömítést (külső fogak/belső fogak).

⑤Étel/gyógyszer, rozsdamentes acél A2 vagy A4, passzivációs kezelés

GYIK

(1) Melyek a nehéz osztott záralátétek fő előnyei a szabványos osztott záralátétekhez képest?

Előnye a nagyobb teherbírásban és tartósságban rejlik. Külső átmérője nagyobb, vastagsága vastagabb, csapágyfelülete szélesebb, így nagyobb meghúzási nyomatékot is elbír.

(2) Használható együtt a 10.9 és 12.9 osztályú nagy szilárdságú csavarokkal?

Igen, de vannak korlátozások, és nem ajánlott.

(3) A nehéz alátéteket újra fel lehet használni?

Erősen nem ajánlott az újrafelhasználás. Mivel a nehéz tömítés az első beszerelés során jelentős deformáción ment keresztül, éles szélei pedig elkoptak és megsérültek.

(4) Miért előnyös a nagy vibrációjú berendezéseken használni?

Mert kifejezetten erős vibrációnak, ütésnek és nagy dinamikus terhelésnek ellenálló kialakításra került.

(5) Szükséges-e együtt használni a lapos alátétet a telepítéskor?

Általában nem szükséges. Az alátétet eredetileg úgy tervezték, hogy mindkét oldalon közvetlenül reteszelje a felületeket a reteszelő hatás elérése érdekében. A lapos alátét középső behelyezése megzavarná a normál reteszelését, és könnyebben kilazulhat.

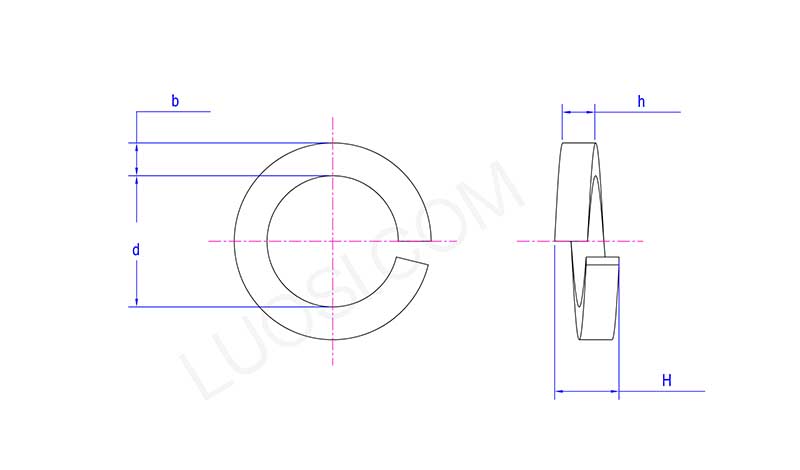

Heavy Split Lock Washers

Hétfő	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
