Hatlapfejű hegesztési anyák

Azonnal vásároljon Xiaoguo® hatlapú hegesztési anyákat. Ezek az anyák alul három egyenletesen elosztott hegesztési kiemelkedéssel rendelkeznek. Az áram koncentrált, a hegesztési mag stabil, és az anyák soha nem lazulnak meg hegesztés után. Ez hatékonyan megakadályozza az anya elhajlásának problémáját a hegesztési folyamat során.

Modell:JIS B1196-1.1-1982

Kérdés küldése

termékleírás

A hatlapú hegesztési anyák olyan speciális rögzítőelemek, amelyek megfelelnek a DIN 929 szabványnak. Hatszögletűek és alul három hegesztési kiemelkedés (néhány pozicionáló csappal). Ellenállásponthegesztéssel tartósan fémlemezekhez vannak rögzítve, és nagy szilárdságú belső menetes furatot biztosítanak a későbbi csavarkötésekhez. Fő jellemzőjük, hogy hegesztés után soha nem lazulnak meg. A hatlapú hegesztési anyákat széles körben használják olyan iparágakban, mint az autóipar, a fémlemezek és a formák. Olyan helyeken is alkalmazhatók, ahol nem használhatók hagyományos anyák, vagy ahol szilárd és tartós menetes csatlakozásra van szükség, amely rögzített belső menetes csatlakozási pontként szolgál.

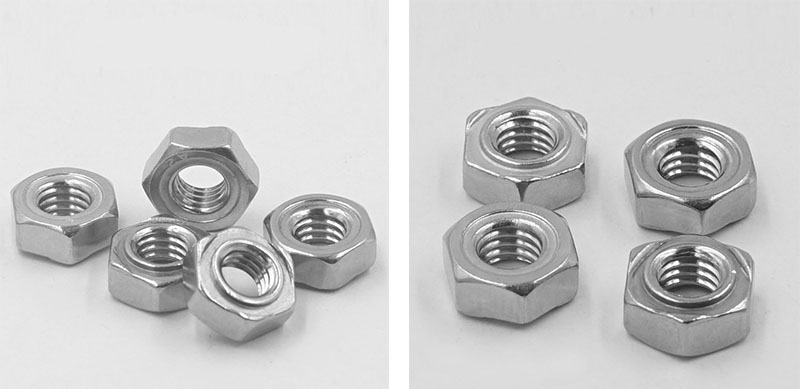

Hex Weld Nuts

Szerkezeti jellemzők

A Hex Weld Nut szerkezeti kialakítása három fő cél köré összpontosul: hegesztési megbízhatóság, pozicionálási pontosság és könnyű összeszerelés.

【1】 Hatszögletű forma

(1) Forma: szabályos hatszög. A szemközti oldalak méretei megfelelnek a DIN 929 szabványnak. Szokásos csavarkulccsal vagy dugaszolókulccsal meghúzható, speciális szerszámok használata nélkül.

(2) Ellenkező oldal szélessége: A különböző specifikációk eltérő méretűek. Például az M6 11 mm, az M8 14 mm, az M10 pedig 17 mm. Biztosítson elegendő érintkezési felületet a csavarkulcs számára.

(3) Teljes magasság: Általában a menet névleges átmérőjének 0,8-1,0-szerese. Gondoskodjon a menet bekötési hosszáról és a csatlakozás szilárdságáról.

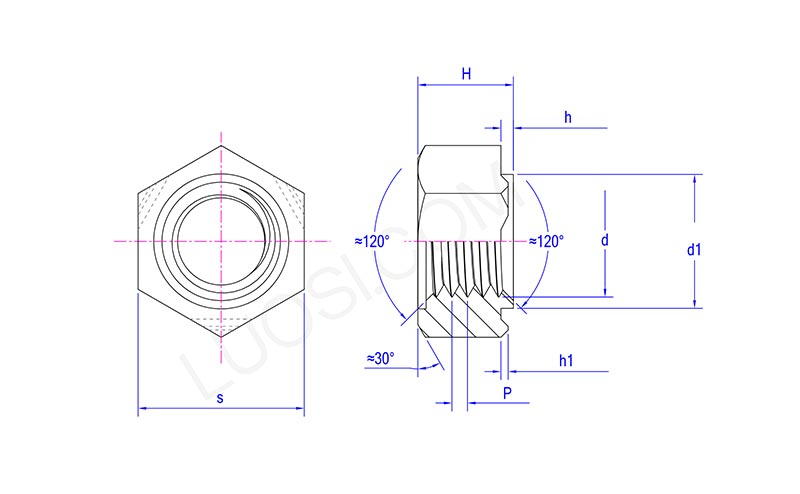

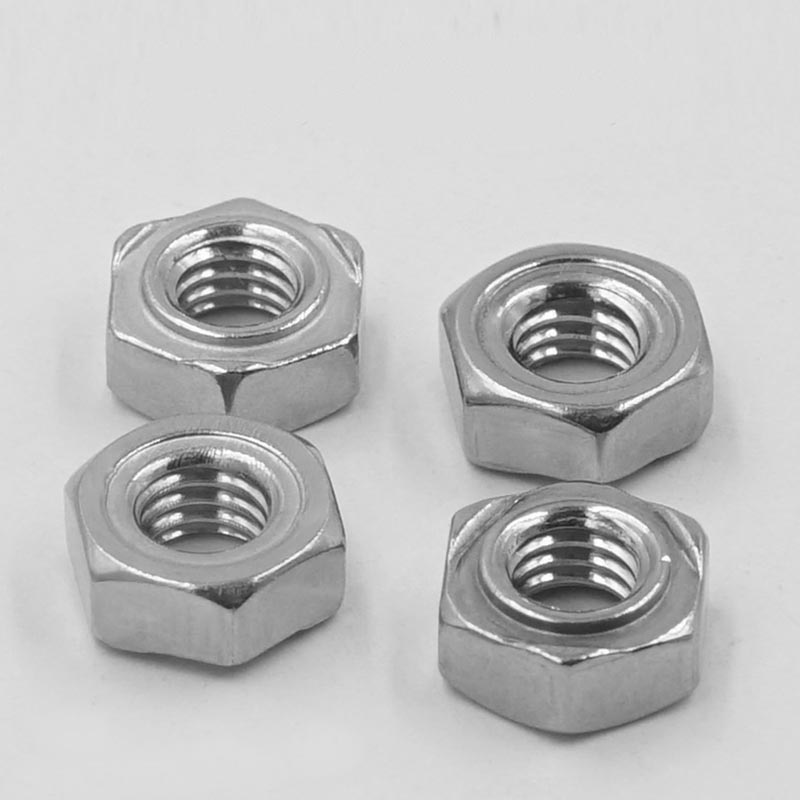

Hex Weld Nuts

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 perc	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Alsó hegesztési kiemelkedések

(1) Mennyiség: 3 darab (120°-on egyenletesen elosztva). Három pont határoz meg egy síkot, biztosítva, hogy a hatlapú hegesztési anya biztonságosan érintkezzen az alapanyaggal. Még akkor is garantálható a megbízható hegesztés, ha a munkadarab felülete kissé egyenetlen.

(2) Elhelyezés: Az alsó felület szélén, a hegesztési stabilitás javítása érdekében.

(3) Forma: Gömb vagy kúpos tetejű, sima tetejű. Az ellenállás-hegesztés során az áram koncentrálódik, és az olvadást részesíti előnyben, hogy magot képezzen.

(4) Magasság: 0,5-1,0 mm (a konkrét értékek a specifikációtól és a lemezvastagságtól függenek). Biztosítson szoros érintkezést az alapanyaggal, és biztosítson elegendő olvadási térfogatot.

【3】 Pozícionáló vezetőcsap (pilóta, opcionális szerkezet)

(1) Vezetőcsap átmérője: kisebb, mint a munkadarab előre fúrt furata (pl. M8 φ9,6mm vagy φ11,6mm esetén)

(2) Vezetőcsap magassága: 1,5 ~ 2,5 mm (a tábla vastagságától függően)

【4】 Belső menet

(1) Menetleírások: Metrikus durva menet M3-M16 (finom menet kapható), Imperial UNC 1/4″ - 5/16″

(2) Menetpontosság: 6H (metrikus), 2B (birodalmi)

(3) Menethossz: Biztosítson elegendő menethosszúságot

(4) Menet tájolása: A bejárati végén lehet letörés
