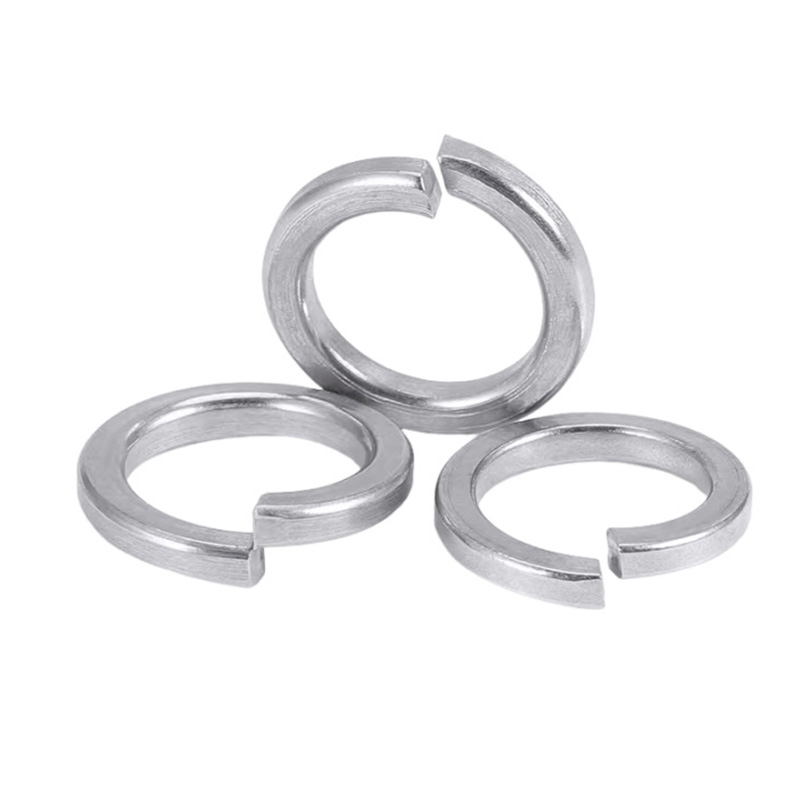

Magas gallérú zár alátét

A készleten lévő Xiaoguo® High Collar Lock Washer könnyen telepíthető. Nem igényelnek további speciális szerszámokat a használat során, alacsony a működési nehézségük, gyorsan elfogadják a dolgozók, és kényelmesek a karbantartáshoz is.

Kérdés küldése

termékleírás

A magas gallérú zár alátét nem mindegyike azonos kialakítású. Általában különböző igények szerint vannak testreszabva, és többféle is létezik. Íme az öt gyakori típus:

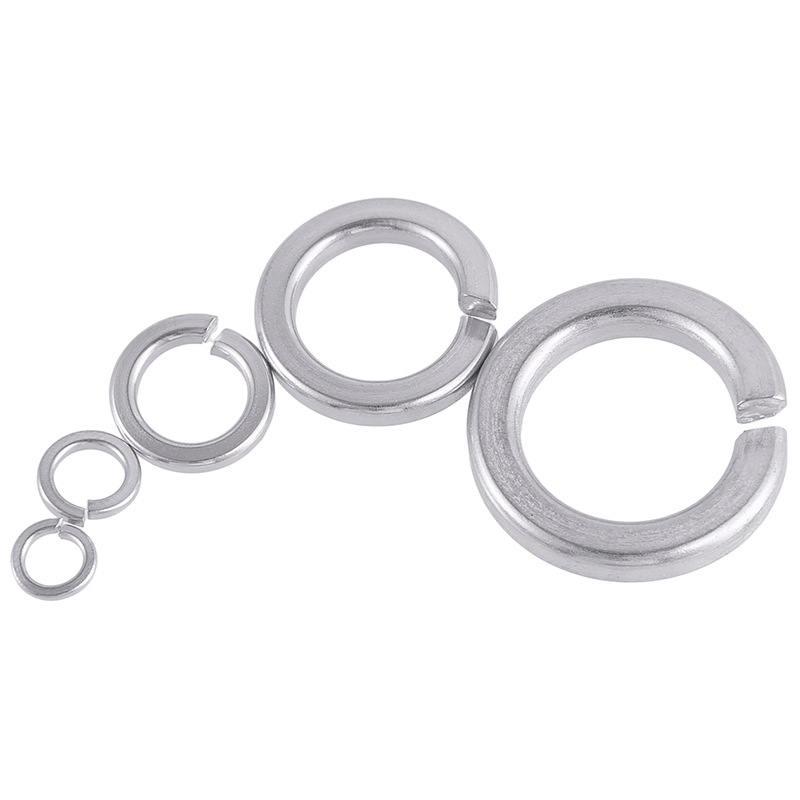

(1) Egygyűrűs szabványos típus (a leggyakoribb, DIN 127 / GB 93)

A hagyományos nyitott spirálrugós alátét, amely egy nyílással ellátott fémgyűrűből áll. Alkalmas a legtöbb alacsony és közepes terhelésű kilazulásgátló alkalmazáshoz, és ez a legelterjedtebb és legszélesebb körben használt magas gallérú zár alátét a piacon.

(2) Duplagyűrűs, nagy teherbírású (DIN 128)

Két gyűrűje van, eggyel több, mint a standard típus. Nagyobb rugalmassága és jobb rezgésállósága van. Nehéz gépekben, járművek alvázaiban és magas vibrációjú területeken használják.

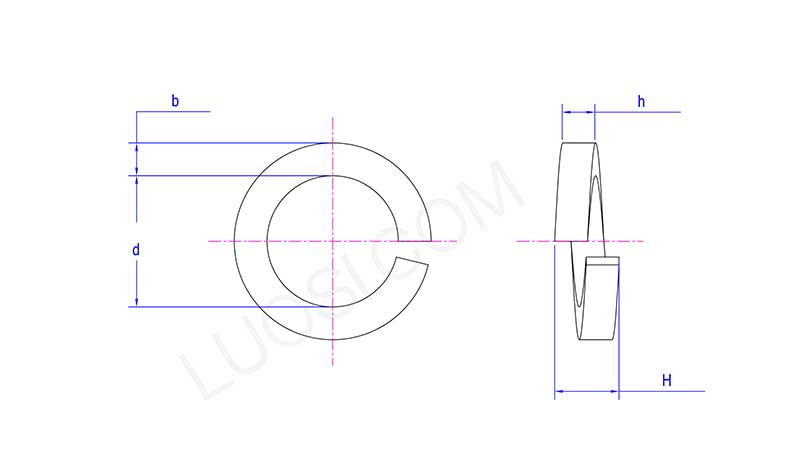

High Collar Lock Washer

Hétfő	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Hullám alakú rugós alátétek

Nem spirál alakúak, hanem hullámosak, több csúcs és völgy található. Olyan helyeken használják, ahol rendkívül korlátozott a hely, de még mindig szükség van a rugalmasságra, például a csapágyak előnyomására.

(4) Tárcsa alakú rugós alátét (Belleville alátét)

Alakja kúpos, kis edényre emlékeztet. Rendkívül nagy nyomásnak ellenáll, és olyan helyeken használják, ahol nagy szilárdságú rugókompenzációra van szükség, mint például hőtágulás és -összehúzódás, kopáskompenzáció stb.

(5) Fogazott rögzítő alátét (belső fogak / külső fogak, DIN 6797 / DIN 6798)

Éle körül fogazott, és meghúzás után beleharap a munkadarab felületébe, így kiváló csúszásgátló teljesítményt nyújt. Főleg elektromos vezetőképességet igénylő területeken (például földelő vezetékek) vagy kis csavarok kilazulásának megakadályozására használják.

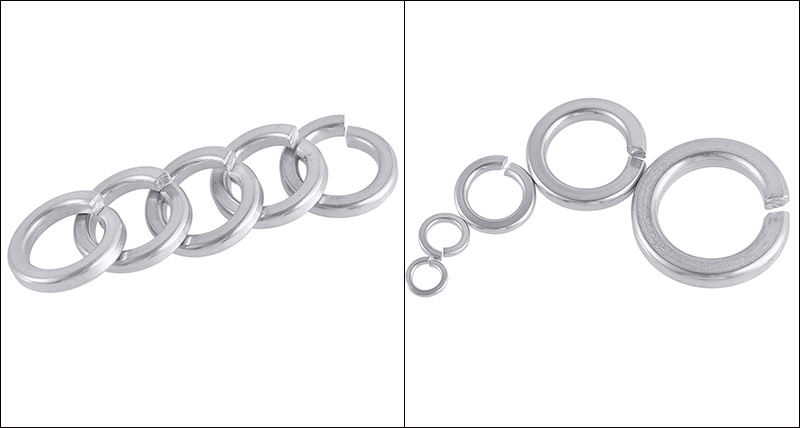

Közös anyagok

A magas gallérú záralátétnek jó rugalmasságra és rugalmasság megőrzésére van szüksége. Ezért nagyon fontos az anyagok kiválasztása. Íme néhány gyakori anyagtípus:

Rugóacél (65Mn / 70 acél / 82B)

Elterjedt anyag a legmagasabb rendelési aránnyal, jó ár-érték arányt és kiváló rugalmasságot kínál. A 65Mn a leggyakrabban használt anyag a High Collar Lock Washer-hez, keménysége jellemzően 42-50 HRC (körülbelül 420-510 HV). Ez a keménység elegendő a rugalmasság fenntartásához, miközben nem valószínű, hogy eltörik.

Rozsdamentes acél SUS304 / SUS316

A 304-es rozsdamentes acélt elsősorban párás, kültéri vagy tisztítási igényű területeken (élelmiszeri berendezések, orvosi eszközök) használják. A 316-os rozsdamentes acél jobban ellenáll a kloridionos korróziónak, és a hajómérnöki és vegyiparban használják.

Szénacél (08F / 10# / 45#)

Kis terhelésű, nem kritikus alkatrészekhez használják; a rugalmas felületkezeléshez galvanizálás szükséges a rozsdamegelőzés érdekében.
