Nagy szilárdságú hegesztett hatlapú anyák karimával

A hegeszthető acélokból, például szénacélból vagy rozsdamentes acélból készült, nagy szilárdságú hegesztett hatlapú, karimával ellátott anyák tartósságot és gyakran korrózióálló tulajdonságokat kínálnak. A vásárlók a Xiaoguo®-t a konzisztens kötőelemek minősége és megbízhatósága miatt választják, amely az iparág vezető gyártóinak szabványa.

Modell:QC/T 872-2011

Kérdés küldése

termékleírás

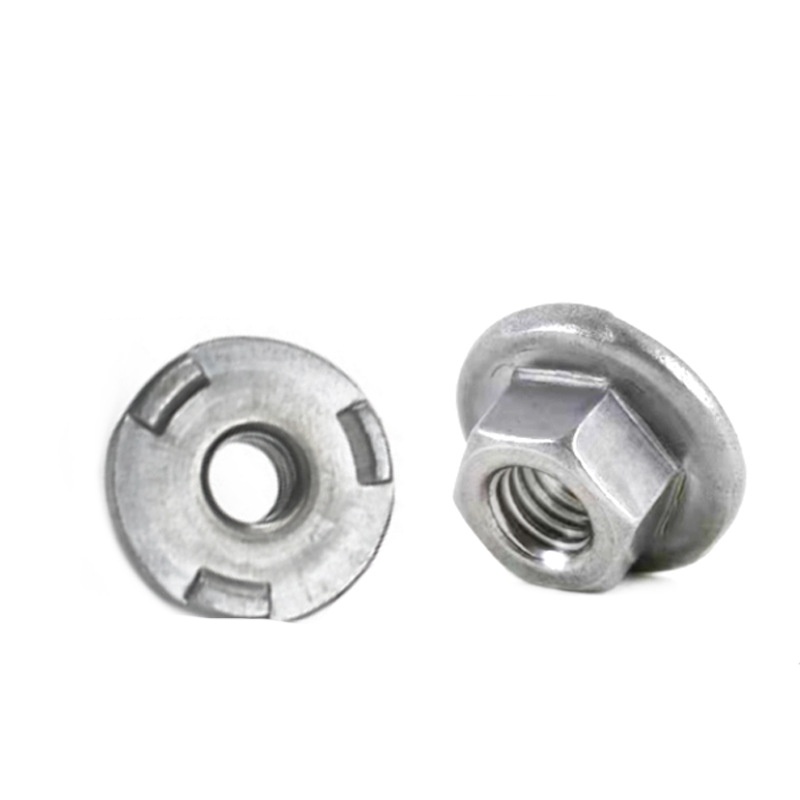

A karimás nagy szilárdságú hegesztési hatlapú anyákat az különbözteti meg, hogy hegeszthetőek. Általában van egy kis megemelt rész a hegesztéshez, egy kis gyűrű vagy dudor a karima alján, vagy esetleg egy speciálisan előkészített szögletes él. Ez a kiemelkedő rész először hegesztéskor olvad meg (akár ívhegesztés, akár kivetítő hegesztés), ami segít erős, egyenletes, mély kötést létrehozni a karima alapja és a megmunkálandó darab között. Így tartósan rögzítve marad.

“High

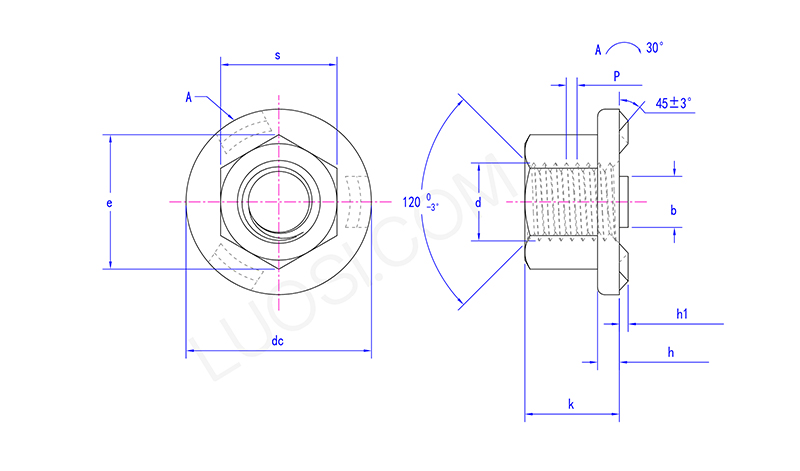

Konkrét paraméterek:

Az olyan paraméterek, mint a metrikus menetek menet felezési szöge, menetemelkedési eltérése és emelkedési átmérőtűrése megfelelnek az olyan szabványoknak, mint például az ISO 965-1, GB/T 197 vagy DIN 14. Ez azt jelenti, hogy szükség esetén cserélhetők, és az anyák pontosan csavarozhatók rájuk. Az olyan paraméterek, mint a menet felezési szöge, emelkedési eltérése és a méteres menet átmérőjének szabványa1,6-5 követik GB/T 197 vagy DIN 14. Szükség esetén cserélhetők és precízen csavarozhatók rá anyák.

Hétfő	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

A közvetlenség és a vastagság hatása a teljesítményre:

A hegesztési hatlapú anyák peremének mérete befolyásolja a terhelés terjedését, a vibrációt és a hegesztés erősségét. A nagyobb vagy vastagabb karima nagyobb stabilitást és nagyobb érintkezést jelent a felülettel. A megfelelő karimaméret kiválasztása ezekhez az anyákhoz fontos a kötés működéséhez.
