Záró alátétek fogazott fogakkal

A Xiaoguo® gyár fogazott fogazatú záralátétei kompaktak és könnyen tárolhatók, és jól működnek szűk beépítési helyeken is. Javasoljuk, hogy tömeges rendeléseket adjon le, ami megkönnyíti a raktározást és jobb egységárakat is biztosít.

Kérdés küldése

termékleírás

1) Kell-e nyomatékkulcsot használnom fogazott fogazatú záralátét felszerelésekor?

Használata erősen ajánlott. Csak húzza meg a csavarokhoz vagy anyákhoz ajánlott szabványos nyomatéknak megfelelően.

(2) Hogyan akadályozhatjuk meg, hogy a tömítés megkarcolja a munkadarab felületét?

Maguk a fogak beleharapnak a felületbe, és még a legkisebb karcolásokat sem lehet teljesen elkerülni.

(3) Mi történik, ha az alátétet túlságosan meghúzzák?

A túlfeszítés teljesen lelapítja a fogakat, aminek következtében az alátét veszít rugalmasságából, és a lazaság gátló hatása jelentősen csökken.

(4) Meg kell tisztítanom a felületet fogazott fogazatú záralátét felszerelése előtt?

Igen. El kell távolítani az olajat, vasreszeléket, festék- vagy oxidréteget a csavarfejről/anya alapjáról és a munkadarab felületéről.

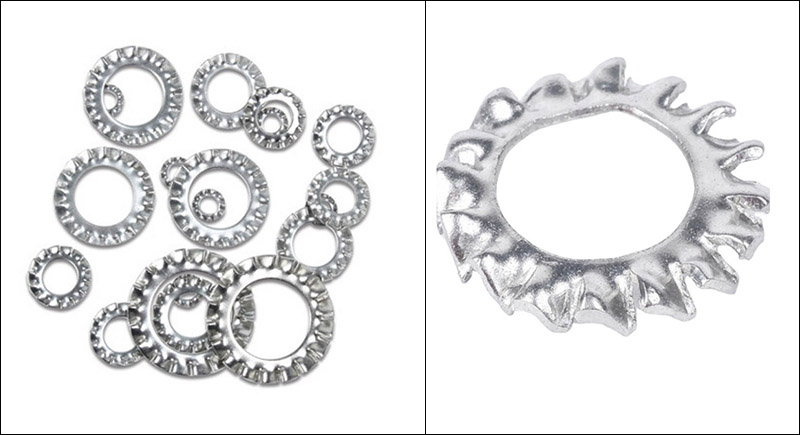

Lock Washers with Serrated Toothed

A fogazott fogazatú záralátétek megfelelő felszerelése kulcsfontosságú a kilazulásgátló hatás és az elektromos vezetőképesség biztosítása szempontjából.

(1) Tisztítsa meg az érintkező felületeket

Távolítsa el az olaj-, vasreszeléket, festék- vagy oxidréteget a csavarok vagy anyák aljáról, valamint a munkadarabok felületéről.

(2) Erősítse meg az alátét irányát (a legfontosabb)

A fogfelületnek a csavarfej vagy anya érintkezési felülete felé kell néznie, a sima felület pedig a munkadarab külseje felé nézzen.

A beszerelés megfordítása a következőket eredményezi: A fogak nem kapcsolódhatnak be, teljesen elveszítik a kilazulásgátló funkciót.

(3) Szerelje be az alátétet Helyezze a fogazott fogazott alátéteket a csavarfej vagy anya alá, és tartsa a csavar közepén egy vonalban.

(4) Először húzza meg kézzel. Csavarja el kézzel a csavart vagy anyát, amíg az alátét enyhén meg nem érinti az alkatrész felületét. A fogak ebben a pillanatban nem fognak teljesen beleharapni.

(5) Húzza meg normál nyomatékkal Használjon nyomatékkulcsot a csavar és az anya meghúzásához a szabványos nyomatékkövetelményeknek megfelelően. Az alátét fogai meghúzás közben maguktól besüllyednek a felületbe, nem kell újra beállítani a nyomatékot. Ne használjon túlzott erővel ütvecsavarozókulcsot, különben a fogak elcsúszhatnak, és deformálódhatnak a rögzítőalátétek.

(6) Telepítés utáni ellenőrzés Ha elektromos földeléshez használja, meghúzás után multiméterrel tesztelje az ellenállást a csavar és a munkadarab között, hogy garantálja a stabil vezetőképességet. Az ellenállás értékének 0 Ω közelében kell lennie.

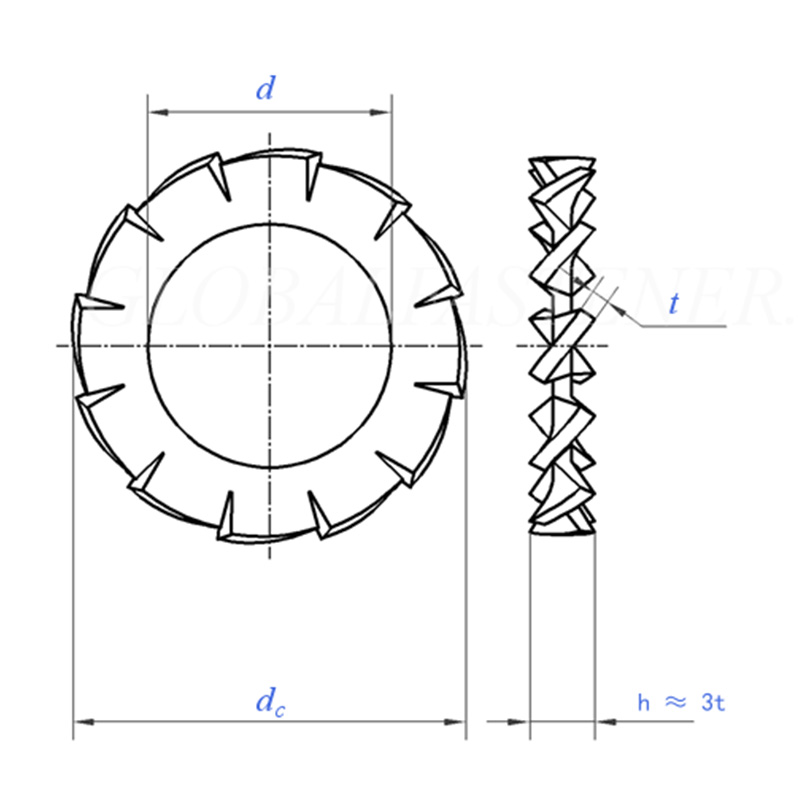

Lock Washers with Serrated Toothed

Méret		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=névleges méret	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=névleges méret	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Fogak száma	min	9	9	9	9	10	11	11	12	14	14
1000 egység/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Névleges menetátmérőhöz		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Méret		10.5	13	15	17	19	21	23	25	28	31
d	min=névleges méret	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=névleges méret	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Fogak száma	min	16	16	18	18	18	20	20	20	22	22
1000 egység/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Névleges menetátmérőhöz		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
