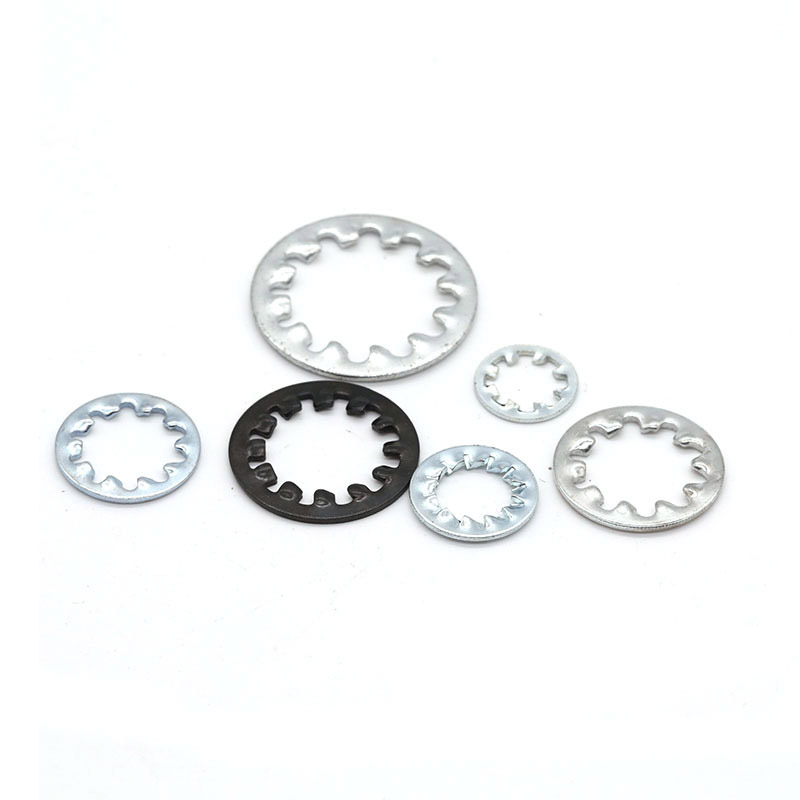

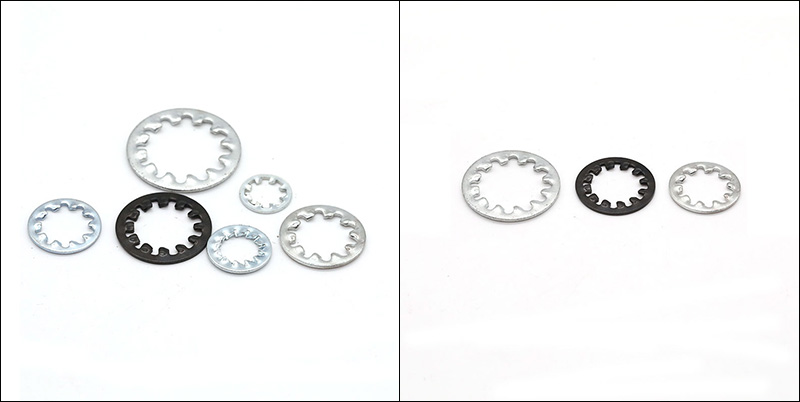

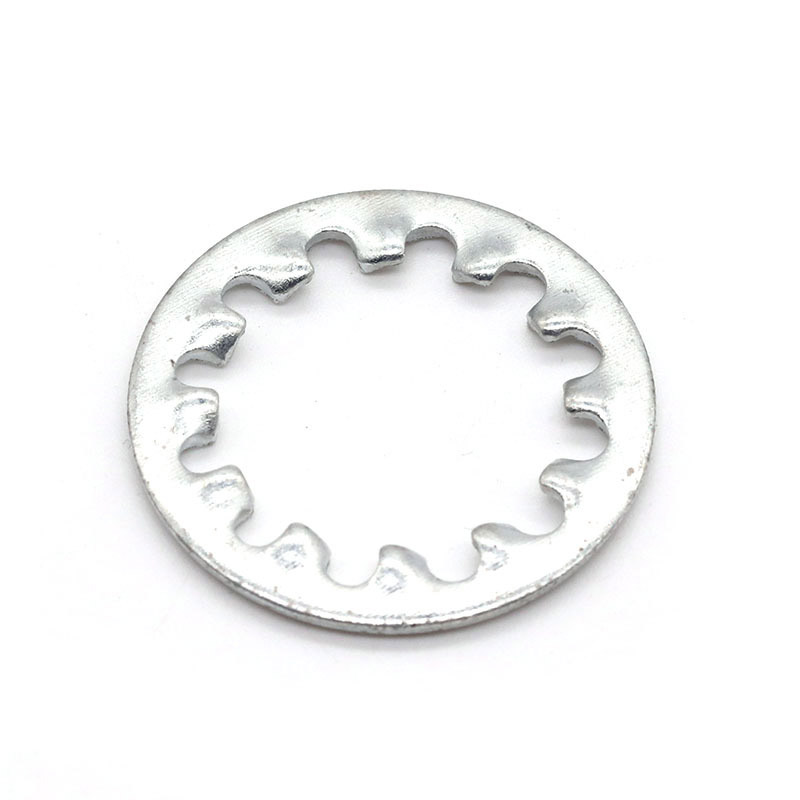

Belső fogakkal ellátott zár alátétek

A belső fogakkal ellátott zár alátétek főként szabványos típusra (AW típus) és nehéz típusra (IOW típus) oszthatók. A fő különbség köztük a fogaskerék alakjának mélységében és szilárdságában rejlik.

(1) Típus AW

Alapvető jellemzők: Sűrűbben tömörített belső hajtómű kialakítása a terhelés elosztása érdekében

Rögzítési elv: Az érintkezési pontok számának növelésével a harapás során a súrlódást a kilazulás megakadályozására használják fel.

Előnyben részesített anyagok: Hagyományos szénacél vagy gazdaságos rozsdamentes acél (például SUS304)

Teherbírás: közepes és kis terhelésre alkalmas, könnyű rögzítés

Költség: Gazdaságos típus

Tipikus alkalmazás: Az AW típusú belső fogazatú záralátétek alkalmasak elektronikus áramkörök, NYÁK-lapok, háztartási készülékek, műszerfalak és más könnyű terhelésű eszközök számára.

(2) Írja be az IOW-t

Alapvető jellemzők: A fogak mélyebbek, élesebbek és vastagabbak, nagyobb harapási erővel.

Rögzítési elv: Ha a foghegyeket használjuk a fémfelület „megfogására és harapására”, mechanikus reteszelőerő keletkezik.

Anyaga: 65Mn rugóacélból készült, keménység HRC 39-50

Terhelési teljesítmény: Alkalmas nagy terhelésű és erős vibrációjú munkakörnyezetekhez

Költségjellemző: Kiváló érték a megbízható teljesítményért

Alkalmazás: A belső fogakkal ellátott IOW záralátétek ideálisak nagy igénybevételű alkatrészekhez. Széles körben használják autók alvázán és motorjaiban, ipari gépeken és építőipari emelőberendezéseken.

Leegyszerűsítve, hogy melyiket válasszuk a normál AW és a nagy teherbírású IOW között, elsősorban a csavarokra nehezedő munkaterhelésre vezethető vissza. Kis terhelésű alkalmazásokhoz, például elektronikához és háztartási készülékekhez, a normál AW típus elegendő és pénztárcabarátabb.

Erős vibrációval vagy ütközéssel járó helyzetekben, mint például autók és nagy ipari gépek, válassza az IOW nagy teherbírású típust, hogy rögzítse a csavarkötéseket.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

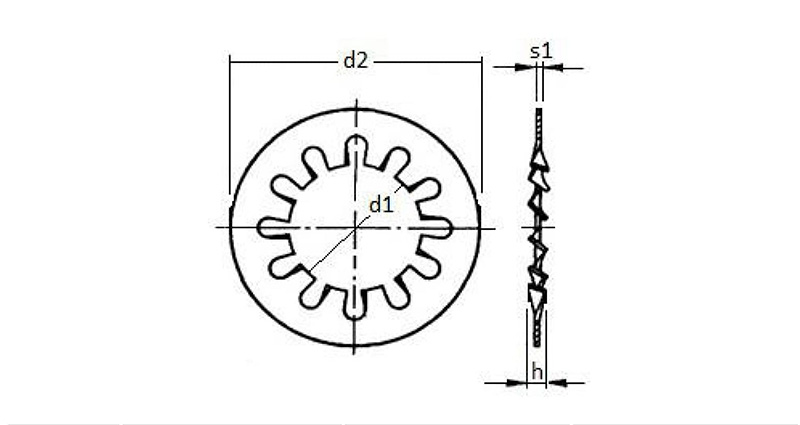

A közölt információk és rajzok csak referenciaként szolgálnak

Lehet tudni

(1) Melyik stílust használjam az autómotorok beszereléséhez?

Javasoljuk, hogy használja az IOW belső fogrögzítő alátéteket. Kiválóan megakadályozzák a csavarok kilazulását.

(2) Mindkét stílushoz van rozsdamentes acél változata?

Persze. Az AW és az IOW típusok is szállíthatók rozsdamentes acélból, például A2/304 és A4/316 minőségben.

(3) Mi a keménységi különbség az IOW és az AW típusok között?

A szénacél AW szabványos alátétek keménysége általában HRC 35-45. A nagy teherbírású IOW szénacél változat keményebb, keménysége általában HRC 42 és 50 között van.
