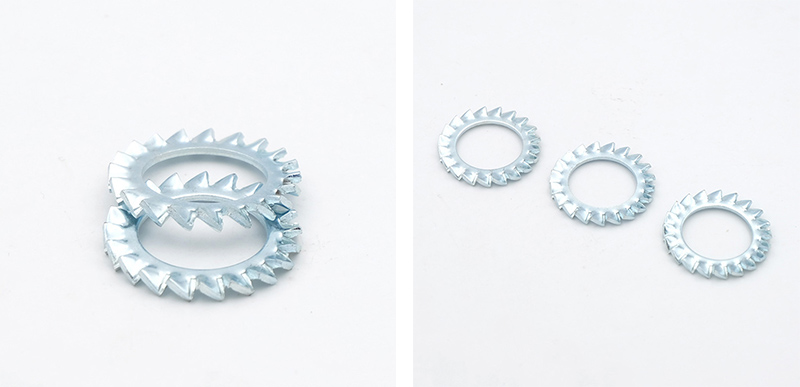

M3 Külső fogazat Záró alátétek

A Xiaoguo® gyár által gyártott M3 külső fogazatú záralátétek jó újrafelhasználhatósággal rendelkeznek. Ha az alátétek külső fogai használat után enyhén elkoptak, a helyzettől függően a nem kritikus helyeken újra felhasználhatók.

Kérdés küldése

termékleírás

Bár az M3 külső fogazatú záralátét kis méretű, alkalmazási köre igen széles. Kompakt felépítésével, megbízható reteszelő erejével és vezetőképességével számos területen fontos szerepet tölt be.

(1) Robotok, precíziós gépek

Csavarrögzítés nagy pontosságú és nagy vibrációjú berendezésekhez, például ipari robotcsuklókhoz, motortartókhoz és lineáris modulokhoz

(2) Szórakoztató elektronika

A mobiltelefonok váza, a drónok motortartói, a VR/AR eszközök tartószerkezetei, a játékvezérlők belső szerkezetei stb., mindezek a nagy szilárdságú és miniatürizált csatlakozási pontok

(3) Új energiaipar

M3 Külső fogazat A zár alátéteket olyan kulcsfontosságú forgatókönyvekben használják a töltőállomásokon belül, mint például az elektromos modulok, az energiatároló akkumulátorcsomag modulok és a fotovoltaikus inverterek, ahol korrózióállóság és rezgésállóság szükséges.

(4) Bútorok és irodaszerek

Lazulásgátló intézkedések irodai székek, fémpolcok, vitrinek, világítótestek, stb. alapja és háttámlája közötti összeköttetéshez a szétszerelési és összeszerelési folyamatok során

(5) Optikai és fényképészeti berendezések

A precíziós műszerek belső állítómechanizmusai, lencsetartói, billenthető rögzítői stb. igényt tartanak a kis méretű és nagy szilárdságú csatlakozásokra

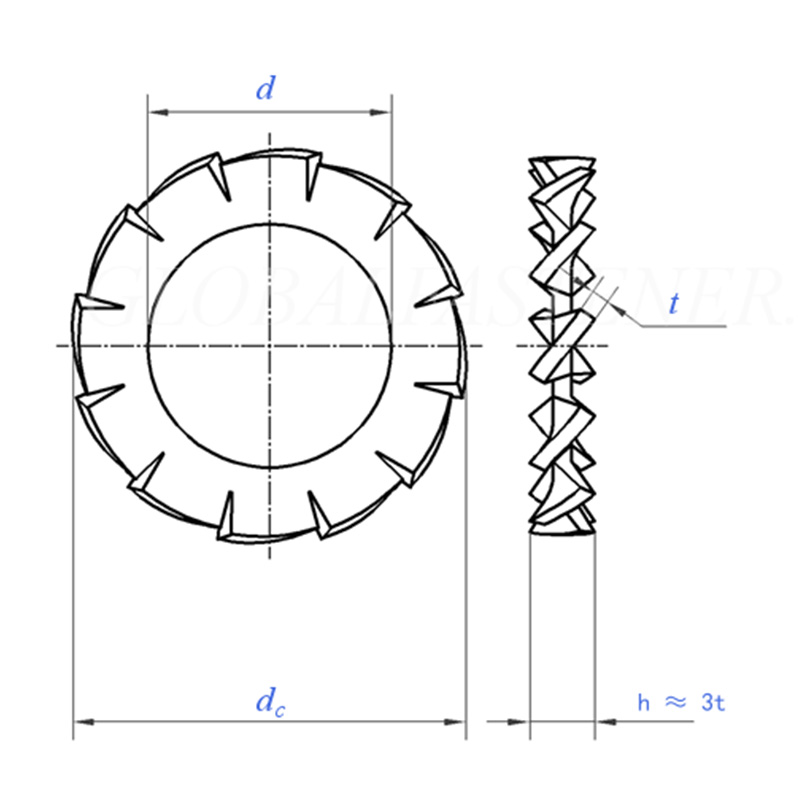

M3 External serrations Lock Washers

Méret		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=névleges méret	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=névleges méret	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Fogak száma	min	9	9	9	9	10	11	11	12	14	14
1000 egység/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Névleges menetátmérőhöz		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Méret		10.5	13	15	17	19	21	23	25	28	31
d	min=névleges méret	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=névleges méret	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Fogak száma	min	16	16	18	18	18	20	20	20	22	22
1000 egység/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Névleges menetátmérőhöz		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Alapvető erősségek

Az M3 külső fogazatú rögzítőalátétek sokféle forgatókönyvben használhatók, elsősorban számos erős tulajdonsága miatt.

(1) Rezgés- és kilazulásgátló

Az M3 külső fogazatú záralátét egy professzionális eszköz a vibráció ellen. Külső fogszerkezetét kifejezetten arra tervezték, hogy "megakadályozza a rögzítők kilazulását rezgő környezetben", különösen dinamikus terhelésű és folyamatos mozgású berendezésekben.

(2) Elektromos földelés

Az éles fogak könnyen áthatolnak a fémfelület oxidrétegén vagy bevonatán, így stabil elektromos utat hoznak létre.

(3) Helybarát

A precíziós berendezések belsejében az M3 külső fogazatú záralátét közvetlenül a rögzítőfej alá szerelhető, így szinte semmilyen további helyet nem foglal.

(4) Anyag választható

Az emberek különböző anyagokat választhatnak az adott alkalmazási környezet alapján. A rugóacél nagy szilárdságú, a rozsdamentes acél pedig ellenáll a rozsdának, így alkalmas különféle helyzetekre.

M3 External serrations Lock Washers
