M6 külső fogazott zár alátét

A Xiaoguo® gyár által gyártott M6 külső fogazott zár alátét rendkívül költséghatékony. Viszonylag alacsony egységáruk mellett megbízható kilazulásgátló teljesítményt nyújtanak, és különösen alkalmasak nagyméretű szerelési feladatokra.

Kérdés küldése

termékleírás

Az M6 külső fogazott reteszelő alátét felszerelésekor és használatakor a következő pontokra kell különös figyelmet fordítani.

(1) Egyszeri használat

Az M6 külső fogazott rögzítő alátét eltávolítása után, ha a fogak tartósan deformálódtak, nem használhatók fel újra; ellenkező esetben nem tudják ellátni a lazulásgátló funkciót.

(2) Nem alkalmas puha anyagokhoz

A fogak mélyen beleharaphatnak alumíniumba, műanyagba és vékony acéllemezekbe, ami benyomódást vagy repedést okozhat. Javasoljuk, hogy az M6 külső fogazott rögzítő alátét alá lapos alátétet helyezzen el a pufferelés érdekében.

(3) Ügyeljen a felület bevonására

Ha festék vagy galvanizáló réteg van a munkadarab felületén, a fogak behatolhatnak a bevonatba és nyomokat hagyhatnak. Ha a megjelenésre vannak követelmények, gondosan válasszon.

(4) Amennyire csak lehetséges, próbáljon meg nagy kötőelemeket használni.

A külső fogalátét nagyobb fejű csavarokhoz alkalmas, például hatszögletű fejű, kerek fejű és lapos fejű csavarokhoz; kisfejű csavarokhoz belső fogtömítést kell választani.

(5) Nyomatékszabályozás

A túlzott megfeszítés a fogak teljes lelapulását és rugalmasságának elvesztését okozhatja; az elégtelen nyomaték megakadályozza a megfelelő illeszkedést. Ezért elengedhetetlen, hogy szigorúan az ajánlott értékek szerint működjünk.

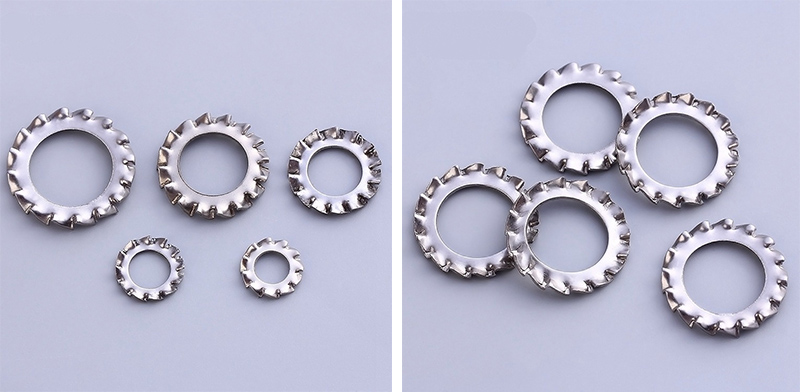

M6 Outer Serrated Lock Washer

Gyakori hibák és megoldások

(1) A meghúzás után az M6 külső fogazott rögzítőalátét külső éle felemelkedik.

Lehetséges okok: Az alátét rossz irányban van beszerelve.

Megoldás: Távolítsa el, és helyezze vissza úgy, hogy a fogfelület a rögzítő felé nézzen.

(2) A csavarok még mindig lazulnak.

Lehetséges okok: elégtelen nyomaték / alátétek újrafelhasználása

Megoldás: Ellenőrizze a nyomaték értékét. /Ha szétszedték és összeszerelték, cserélje ki az új alátétet.

(3) A földelési ellenállás túl magas.

Lehetséges okok: A fogak nem fúródtak át a bevonaton.

Megoldás: Tisztítsa meg az érintkező felületet, vagy kissé kaparja le a bevonatot, majd húzza meg újra.

(4) A munkadarab felülete erősen megkarcolódott.

Lehetséges okok: Az M6 külső fogazott reteszelő alátét közvetlenül a puha felülethez van nyomva.

Megoldás: Tegyen egy lapos alátétet az alátét alá, vagy cserélje ki egy belső fogalátétre.

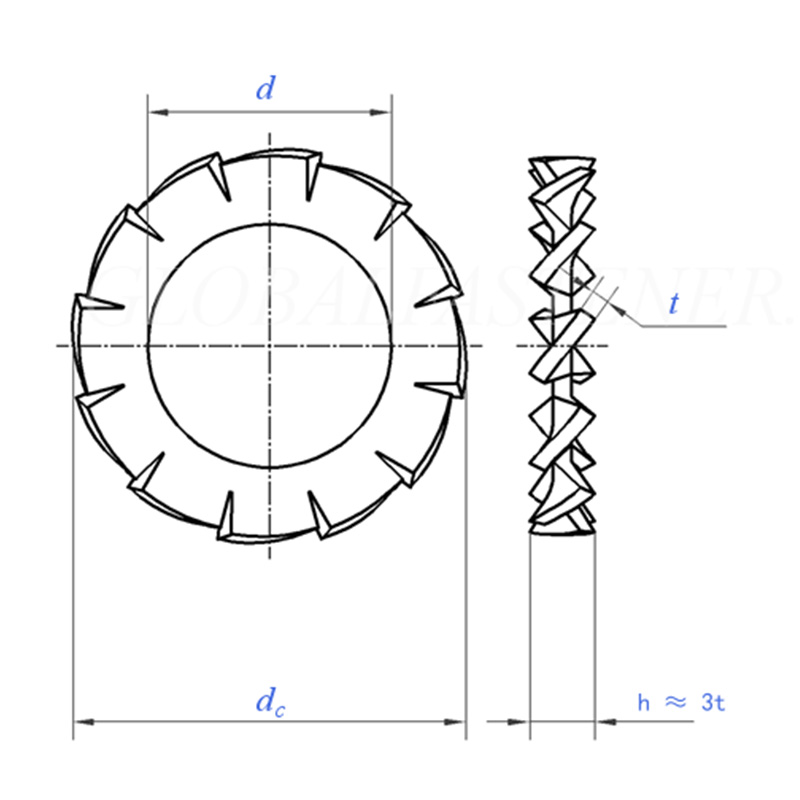

M6 Outer Serrated Lock Washer

Méret		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=névleges méret	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=névleges méret	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Fogak száma	min	9	9	9	9	10	11	11	12	14	14
1000 egység/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Névleges menetátmérőhöz		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Méret		10.5	13	15	17	19	21	23	25	28	31
d	min=névleges méret	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=névleges méret	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Fogak száma	min	16	16	18	18	18	20	20	20	22	22
1000 egység/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Névleges menetátmérőhöz		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
