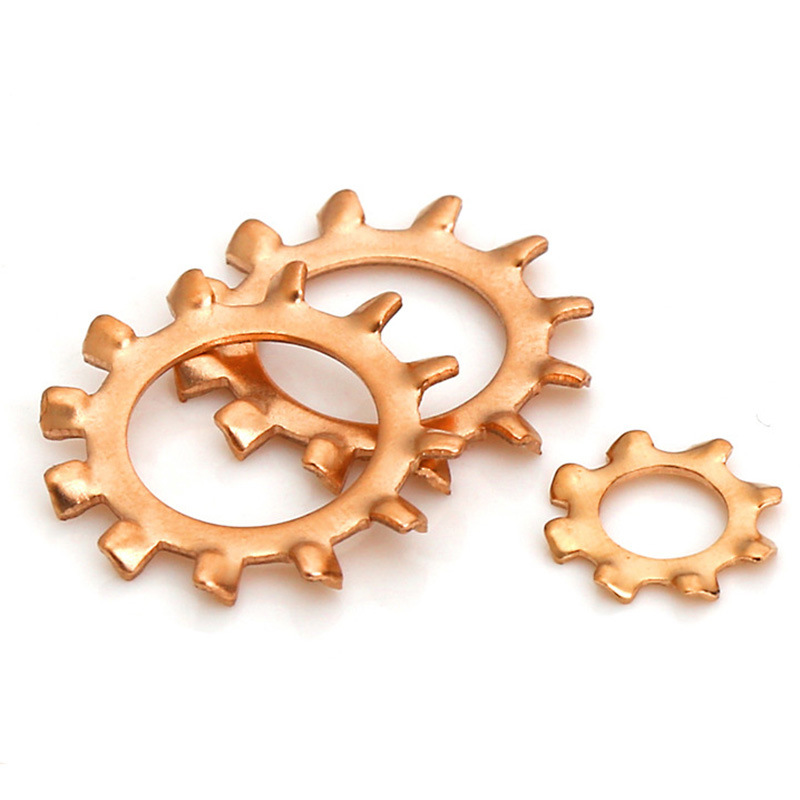

Külső fogazott zár alátét

A Xiaoguo® gyár által gyártott külső fogazott zár alátét kiváló ütésállósággal és kilazulásgátló teljesítménnyel rendelkezik. Használatkor a külső fogak beágyazódnak a csavar fejébe és a munkadarab felületébe, megakadályozva ezzel a csavar kilazulását.

Kérdés küldése

termékleírás

A külső fogazott záró alátét kilazulásgátló tömítések fogakkal a külső szélén. A fogak sugárirányban kinyúlnak az alátét külső köréből.

A csavarok vagy anyák meghúzásakor ezek a külső fogak az alkatrész felületéhez tapadnak. Növeli a súrlódást és mechanikus zárat képez, így a rögzítő nem lazul ki könnyen.

A belső fogrögzítő alátétekkel összehasonlítva a külső fogas stílus jobban illeszkedik a nagyobb külső méretű alkatrészekhez. Egyenletesen oszlatja el a nyomást, és egyenletes reteszelő hatást biztosít. A belső fogas tömítést elsősorban a kisebb csavarok feje alatt, míg a külső fogazott reteszelő alátétet főleg az anyák alatt vagy a nagyobb fejű rögzítőkhöz használják.

Működési elv

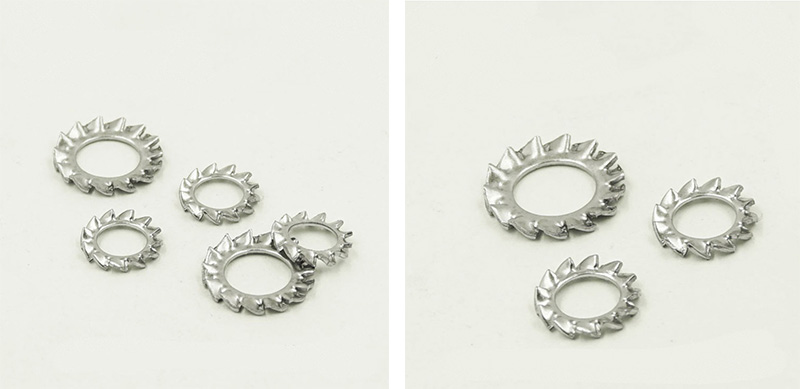

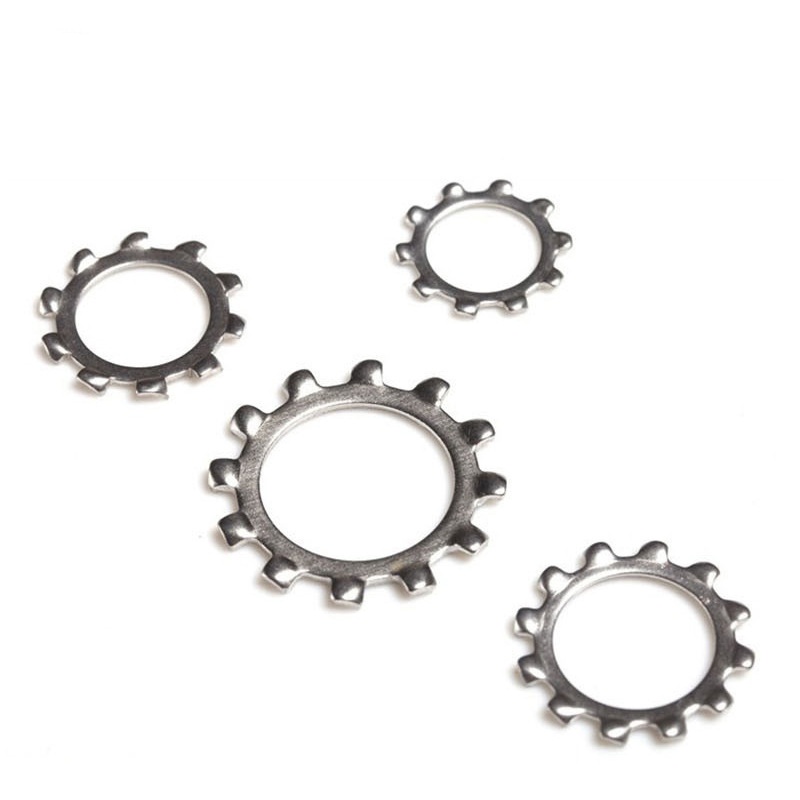

Outer Serrated Lock Washer

A külső fogazott zár alátét működési elve valójában meglehetősen egyszerű. Főleg két dolgon múlik:

(1) A fogak közvetlenül az érintkezési felületbe fúródnak.

Ennek a fajta alátétnek a külső szélén éles fogak találhatók. A csavarok vagy anyák meghúzásakor a fogak két érintkező felületre préselődnek: a csavarfej vagy anya aljára és a beszerelt rész felületére.

A fogak besüllyedése után úgy működik, mint egy tüskegyűrű a rögzítőelem alatt. Ha a csavar természetes módon elkezd kilazulni, ezek a fogak szorosan tartják, és megakadályozzák a forgást.

(2) Maga az alátét biztosítja a rugalmasságot.

A külső fogazott zár alátét nem teljesen lapos; önmagában is rendelkezik bizonyos fokú rugalmassággal. Meghúzás után lelapul, de az anyag mindig vissza akarja kapni eredeti formáját, ezért folyamatosan felfelé ható erőt fejt ki. Ez az erő növeli a súrlódást a menetek között, így kevésbé valószínű, hogy a csavar kilazul.

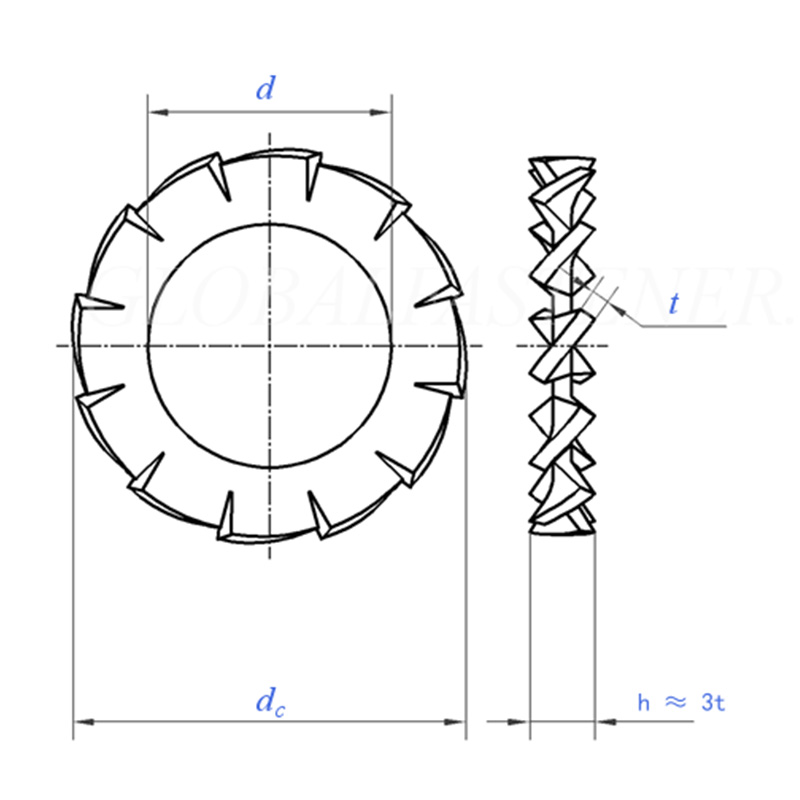

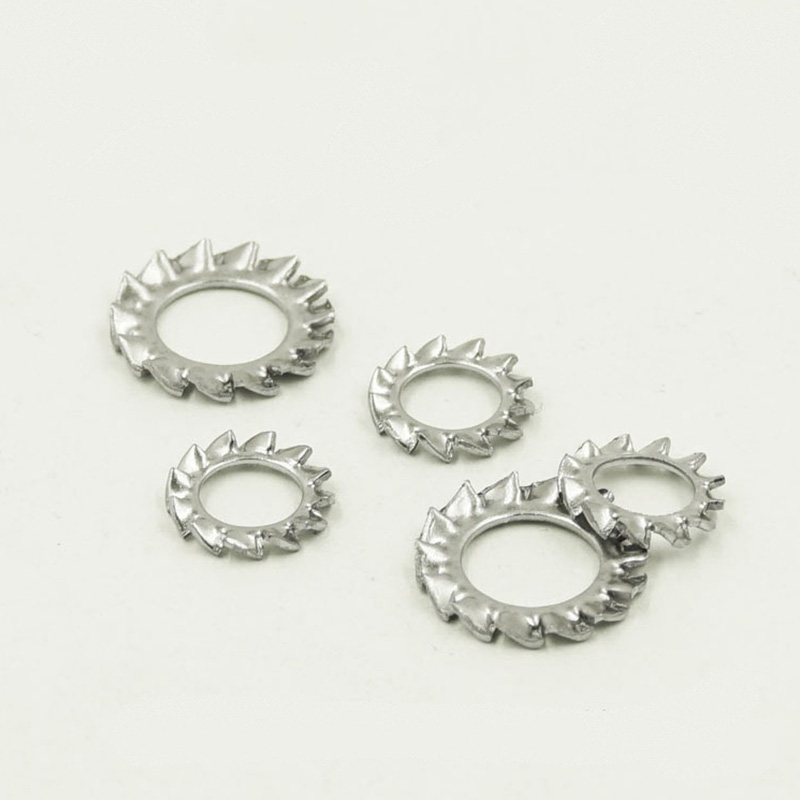

Outer Serrated Lock Washer

Méret		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=névleges méret	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=névleges méret	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Fogak száma	min	9	9	9	9	10	11	11	12	14	14
1000 egység/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Névleges menetátmérőhöz		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Méret		10.5	13	15	17	19	21	23	25	28	31
d	min=névleges méret	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=névleges méret	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Fogak száma	min	16	16	18	18	18	20	20	20	22	22
1000 egység/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Névleges menetátmérőhöz		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) Mi a különbség a külső fogazott rögzítő alátét és a belső fogazatú rögzítő alátét között?

Külső fogas változat: A fogak a külső körön helyezkednek el, illeszkedik a viszonylag nagy fejű rögzítőkhöz.

Belső fogas változat: A fogak a belső körön vannak, sima, sima külső éllel. Ez a stílus tökéletesen passzol a kis fejű csavarokhoz.

(2) Adsz-e mintákat a teszteléshez?

Igen. A szabvány méretű készletminták ingyenesek (a szállítási költség a megrendelőt terheli), a szállítási idő 2-5 nap.

(3) Mi a tömeges megrendelés MOQ-ja és átfutási ideje?

A szabványos specifikációk esetében a MOQ általában 1000-5000 darab specifikációnként. A szállítási idő körülbelül 15-25 nap. A rozsdamentes acél vagy a Dacromet bevonat egy kicsit tovább tarthat.
