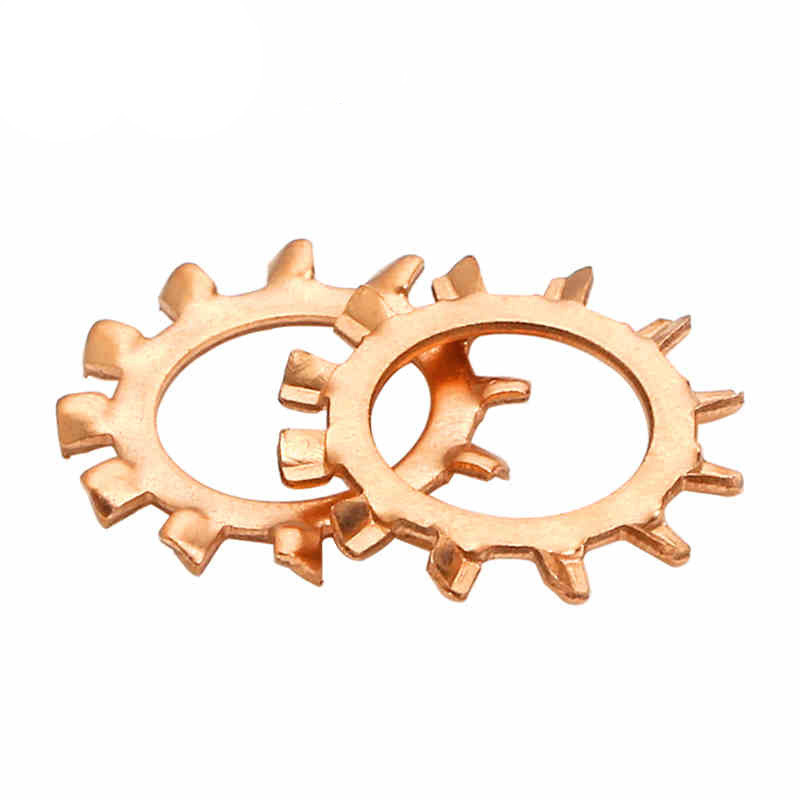

Külső fogazott fogas zár alátétek

Vásárolja meg a Xiaoguo® külső fogazott fogazott alátéteket, amelyek kiválóan alkalmasak nagy méretű rögzítőkhöz. Az alátétek külső fogai nagyobb rögzítési területet biztosítanak, ha nagy méretű rögzítőelemekkel használják, ami megbízhatóbb hatást eredményez.

Kérdés küldése

termékleírás

A külső fogazott fogazott alátét típusait főként olyan szempontok alapján osztályozzák, mint a fogalak szerkezete, teherbírása és speciális funkciók.

(1) DIN 6798

A DIN 6798 szabvány a legszélesebb körben használt külső fogazott fogazott alátétek specifikációja, és főként három formából áll:

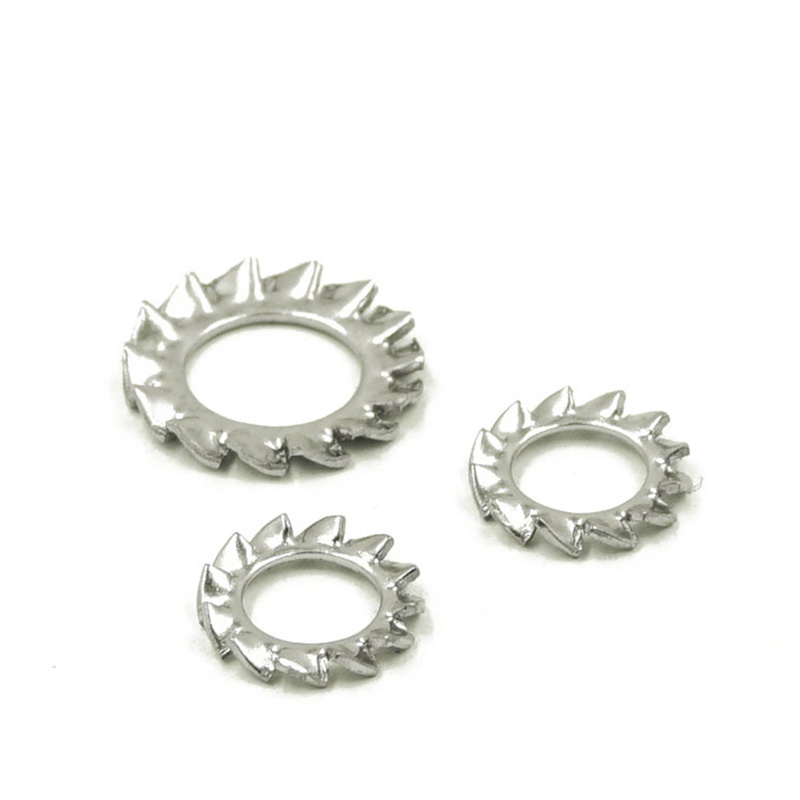

①Külső fogazott zárógyűrű

A fogak a külső gyűrűn vannak, és átfedésben vannak elrendezve, így biztosítva a legnagyobb érintkezési felületet.

②Belső fogazott zárógyűrű

A fogak a belső gyűrűn vannak, és alkalmasak kisfejű csavarokhoz.

③Kúpos bordás zárógyűrű

Kúpos szerkezet, 90°-os süllyesztett szög

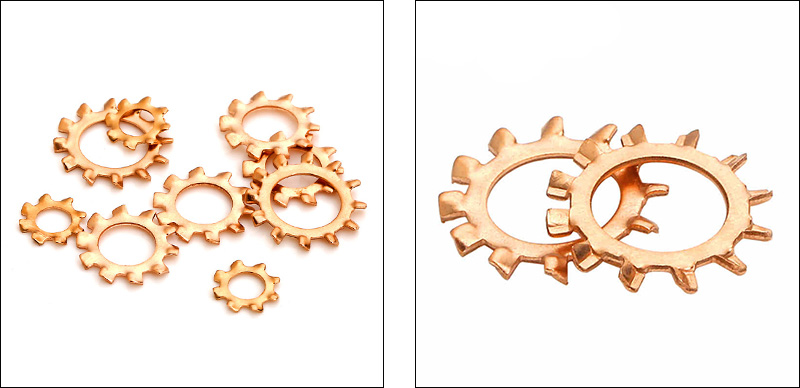

Outer Serrated Toothed Lock Washers

(2) BW kontra EOW

A terhelési szilárdság besorolása szerint a külső fogazott fogazott alátéteket szabványos és nagy teherbírású típusokra osztják.

① BW standard típus

Szabályos fogmélységgel rendelkezik, normál ipari felhasználásra és általános szerelési munkákra alkalmas. Általános felhasználási területek: elektronikai cikkek, általános gépek, automatizálási berendezések.

② EOW nagy teherbírású típus

Mélyebb fogakkal és jobb lazasággátló teljesítménnyel rendelkezik, alkalmas erős vibrációjú és nagy terhelésű helyekre. Általános felhasználás: autóalkatrészek, magas vibrációjú gépek, építési projektek és acélszerkezetek.

(3) Különleges funkció

①EOW átfedés

Speciális átfedő fogszerkezet, kifejezetten viszonylag gyenge nyomatékú alkalmazásokhoz. Az elterjedt külső fogtípushoz képest egyenetlen támasztófelületekre is alkalmas, nagyobb érintkezési felülettel rendelkezik, és kedvez a terheléseloszlásnak.

②Nagy/keskeny sáv

A különböző alkalmazási területek követelményeinek megfelelően (RDEFL/RDIFL) és (RDIFS) biztosítjuk a változó érintkezési felületi igények kielégítésére.

③ Duplafogú alátét RDD

Mind a belső, mind a külső felülete fogazott, alkalmas olyan alkalmazásokra, ahol magasabb lazulásgátló követelményekre van szükség.

GYIK

(1) A külső fogazott fogazott rögzítő alátétek hatékonyak a nagy vibráció ellen?

Igen, a külső fogtömítés alkalmasabb erős vibrációjú környezetre, mint a belső fogtömítés, mert nagyobb a fogak közötti érintkezési felülete és mélyebb az érintkezés.

(2) A fogak károsítják a puha anyagokat, például az alumíniumot vagy a műanyagot?

ez így van. Az éles fogak belemélyednek a puhább anyagokba, és horpadásokat vagy akár repedéseket hagynak maguk után. Alumínium alkatrészek esetén lapos alátétet helyezhet a rögzítő alátét és a munkadarab közé, hogy pufferelő szerepet töltsön be. Ami a műanyag alkatrészeket illeti, ne használjon közvetlenül külső fogalátétet. Jobb belső fogmosót választani, vagy nagyobb lapos alátétet használni.

(3) Mekkora a rugóacél külső fogazott fogazott alátét tipikus keménysége?

Hőkezelés után a keménység általában HRC 40-50 (kb. 400-530 HV).

Outer Serrated Toothed Lock Washers

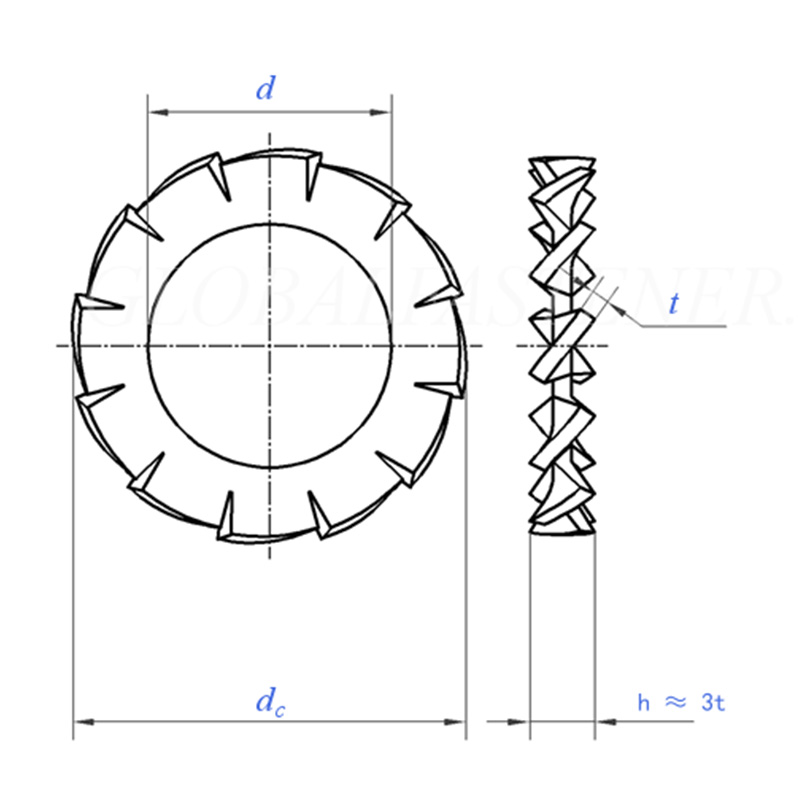

Méret		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=névleges méret	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=névleges méret	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Fogak száma	min	9	9	9	9	10	11	11	12	14	14
1000 egység/kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Névleges menetátmérőhöz		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Méret		10.5	13	15	17	19	21	23	25	28	31
d	min=névleges méret	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=névleges méret	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Fogak száma	min	16	16	18	18	18	20	20	20	22	22
1000 egység/kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Névleges menetátmérőhöz		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
