Osztott zár alátét

Használat közben a csatlakoztatott részek enyhén összenyomódhatnak, miután erőhatásnak vannak kitéve. A Xiaoguo® gyár által gyártott Split Lock Washer rugalmassága képes kompenzálni ezt a deformációt, és továbbra is érintetlenül tartja a csatlakozást.

Kérdés küldése

termékleírás

Az autóiparban a Split Lock Washer alapvető alkatrész. Elsődleges feladata a kilazulás megakadályozása. Összenyomásakor folyamatosan fordított rugalmasságot generál, hogy növelje a szálak közötti súrlódást; ugyanakkor az éles nyitóvég beleharap a csavarfejbe és az érintkezési felületbe, további fizikai ellenállást hozva létre, ezáltal hatékonyan ellenáll a jármű működése közbeni folyamatos rezgéseknek és ütéseknek.

【1】Speciális alkalmazás

(1) Motor és kiegészítő rendszerek: A generátor, az önindító és az üzemanyag-szivattyú tartozékainak rögzítésére szolgál, megakadályozva azok kilazulását erős vibrációs környezetben. Gyakran megtalálható a csavarokon is olyan helyeken, mint a motor és a sebességváltó rögzítése, az olajteknő, a szelepfedél stb.

(2) Alváz és felfüggesztési rendszer: Gyakran látható a vezérlőkarok, stabilizátorrudak, lengéscsillapítók és egyéb felfüggesztési alkatrészek csatlakozási pontjainál; a kipufogócső és az elosztó közötti karimás csatlakozásnál Split Lock alátét is használatos, hogy megakadályozza a csavarok kilazulását magas hőmérsékleten.

(3) Erőátviteli rendszer: A sebességváltó alkatrészeinek, például a differenciálmű és az osztómű rögzítéséhez használt fedőcsavarok.

(4) Fékrendszer: Egyes nagy teljesítményű járműveknél a féknyereg csavarjainak rögzítésére szolgál.

(5) Elektromos rendszer: Régebbi járművekben általában a földvezeték rögzítésére használják.

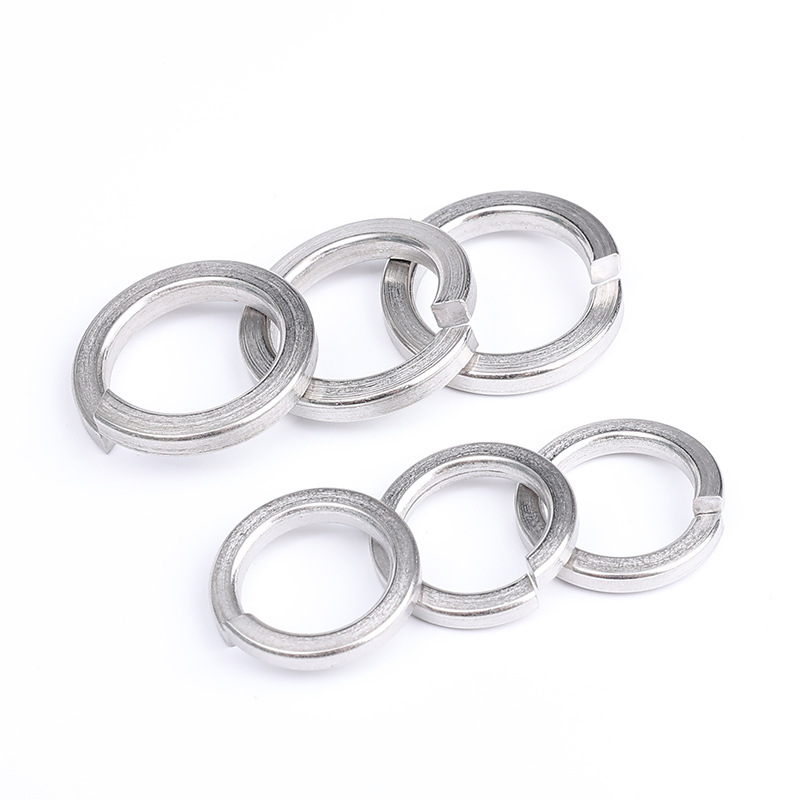

Split Lock Washer

【2】 Specifikáció kiválasztása

(1) A specifikációk közvetlenül a csavarok névleges átmérőjének felelnek meg, és méretük megfelel az adott nemzeti szabványoknak. A DIN 127 (német szabvány) az egyik legszélesebb körben használt metrikus szabvány az autóiparban.

(2) Az osztott záras alátét önmagában is elegendő szilárdsággal és rugalmassággal rendelkezik. A gyakori teljesítményfokozatok közé tartozik az 5. fokozat (általános típus) és a 8. fokozat (nagy szilárdság).

【3】 Anyagválasztás

(1) Közönséges szénacél: Gazdaságos és praktikus, sárga cink- vagy színes cinkbevonattal (például Dacromet) felületkezeléssel, alapvető korróziógátló tulajdonságokkal.

(2) Rozsdamentes acél: Mint például az A2 vagy A4, főleg magas páratartalmú és sópermetes környezetben használják. Az A4 (316) molibdéntartalma miatt erősebben ellenáll a kloridionos korróziónak, és különösen alkalmas alváz- vagy kipufogórendszerekhez.

Lehet tudni

(1) Valóban megakadályozhatja az osztott záras alátét a kilazulást erős vibráció esetén az autóipari alkalmazásokban?

Egy bizonyos szerepet játszhat. Rugalmassága növeli a súrlódást, és a nyitott vége beleharap az érintkezési felületbe. Mérsékelt rezgések esetén hatásos.

(2) A csavarok eltávolítása után újra használhatom?

Nem ajánlott. Mivel a beszerelés után a tömítés lelapul, és plasztikus deformáción megy keresztül, ami a rugalmasság csökkenését eredményezi.

(3) Melyik anyag a legalkalmasabb futómű alkalmazásokhoz (só, nedvesség)?

A szénacélon A4-es (316) rozsdamentes acél vagy elektromentes nikkel bevonat használata javasolt.

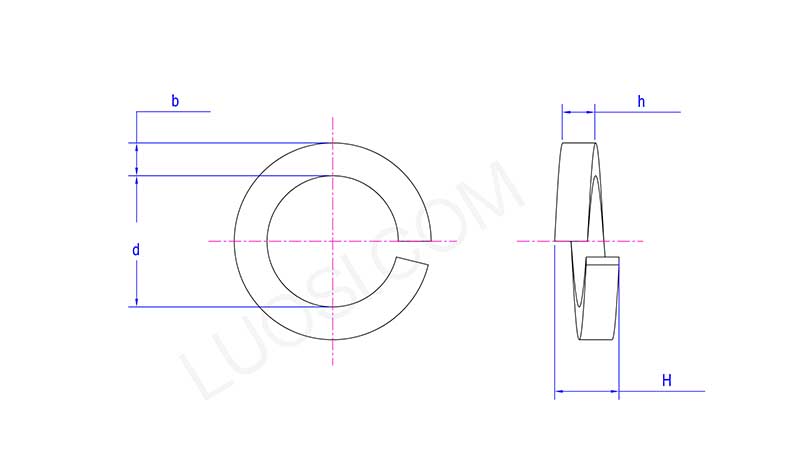

Split Lock Washer

Hétfő	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
