Osztott gyűrűs zár alátét

Amikor sok vásárló Xiaoguo® osztott gyűrűs zár alátétet vásárol, általában azt javasoljuk, hogy lapos alátéteket is adjon hozzá. Ez hatékonyan növeli a területet és megakadályozza a munkadarab felületének sérülését. Professzionális párosítási megoldást kínálunk Önnek.

Kérdés küldése

termékleírás

Az ipari nehézgépekben az osztott gyűrűs zár alátét gyakori módja annak, hogy megakadályozzák a csavarok kilazulását. Amikor meghúzza a rögzítőelemet, az osztott rögzítő alátét laposra nyomódik. Természetesen visszaverődik, folyamatos kifelé irányuló erőt hozva létre. Ugyanakkor éles szélei belevágnak a fémfelületbe, megakadályozva, hogy a csavar idővel kilazuljon.

【1】 Alapvető előny

(1) Folyamatos tolással és felületi markolattal szilárdan a helyükön tartja a csavarokat.

(2) Egyszerűen telepíthető, és nincs szükség speciális szerszámokra.

(3) A legtöbb szabványos csavarhoz és anyához illeszkedik. Az általános szabványok szerint készült, mint például a DIN 127, így a készletkezelés egyszerű.

(4) Az osztott gyűrűs zár alátét nagy tartósságú. Hőkezelve 370-470 HV keménységet érnek el. Ez lehetővé teszi számukra, hogy ellenálljanak a nehéz gépeken jelentkező nagy nyomásnak és gyakori vibrációnak, ami hosszú élettartamot biztosít.

(5) Különböző felületkezelések közül választhat, például szabványos horganyzás vagy cink-alumínium bevonat (Dacromet). Így megfelelő szintű rozsdavédelmet kap a mosógép bármilyen körülményei között.

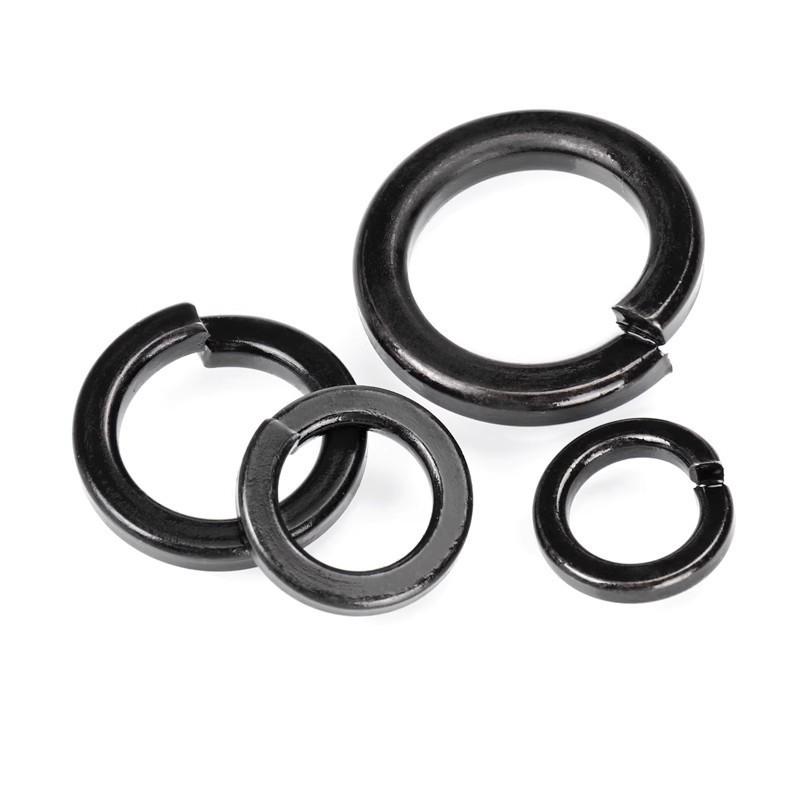

Split Ring Lock Washer

【2】 Alkalmazási példák

(1) Aprítók és zúzógépek – Az ilyen típusú berendezésekben az alátéteket fontos csavarokon használják, hogy megakadályozzák azok kilazulását a kiegyensúlyozatlan forgás és az állandó vibráció miatt.

(2) Nehéz mobil gépek – Az építőipari gépek, például a kotrógépek esetében ezek az osztott gyűrűs zár alátétek segítik a dinamikus terhelések szétosztását, és szorosan tartják a legfontosabb csatlakozási pontokat.

(3) Energetikai és bányászati berendezések – Ezek az alátétek szélturbinákhoz, napelemes berendezésekhez és más tiszta energiaforrásokhoz, valamint nehéz bányászati gépekhez használhatók. Erősen rögzítik a csavarokat, és még gyakori vibráció és hőtágulás esetén is rögzítve maradnak.

(4) Általános gépek – Széles körben alkalmazzák szivattyúkon, kompresszorokon és általános mechanikai alkatrészeken. Napi működés közben képesek megbirkózni a berendezés rezgésével és a külső erőnyomással.

【3】 Telepítési tippek

Beszereléskor helyezze az osztott gyűrűs alátétet a csavar, csavar vagy anya és a rögzíteni kívánt rész közé. Csak ügyeljen arra, hogy az éles széle közvetlenül a fémfelülethez illeszkedjen. Ezután húzza meg a nyomatékra a megfelelő illeszkedés érdekében. Ezeket az alátéteket csak egyszeri használatra tervezték – ne használja őket újra. Ha ezt teszi, a szorítóerő csökken, ami biztonsági problémákat okozhat, és kevésbé hatékony.

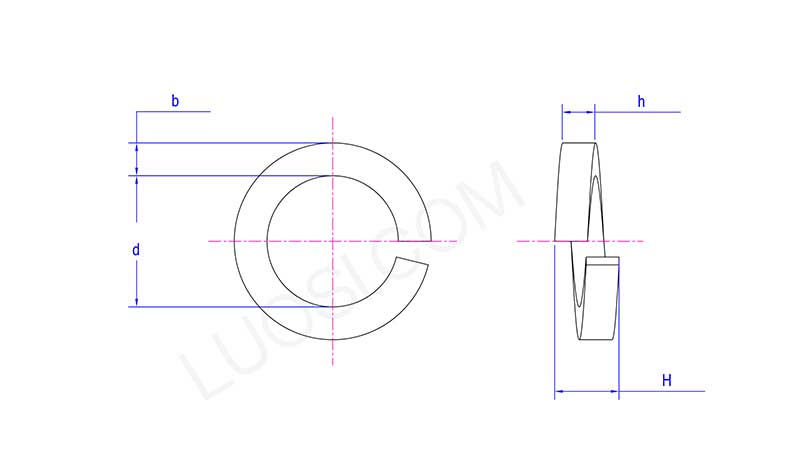

Split Ring Lock Washer

Hétfő	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
