Rugós zár alátétek

A Xiaoguo® gyár által gyártott Spring Lock alátétek természetes rugalmassággal rendelkeznek. A meghúzás után folyamatosan fordított rugalmas erőt fejtenek ki a csavarokra és anyákra, hatékonyan megakadályozva a csavarok és anyák kilazulását.

Kérdés küldése

termékleírás

A rugós alátét, más néven rugós alátét, rugalmas alátét vagy reteszelő alátét, egy fém tömítés, enyhén kiálló bevágással. Az anyag többnyire szénacél és rozsdamentes acél. Kifejezetten csavarfejekkel és anyákkal való párosításra tervezték. Saját rugalmasságával megakadályozza, hogy a csavar kilazuljon a berendezés vibrációja miatt.

Egyszerűen fogalmazva, a Spring Lock alátétek egy "rugalmas ellenálló erő", amelyet a csavar és a munkadarab közé helyeznek. Viszonylag olcsó, kis méretű, kis helyet foglal, egyszerű felépítésű, könnyen szerelhető. Ez az egyik legelterjedtebb kilazulásgátló alkatrész, amelyet ipari termelésben, autókban, gépekben, elektromos készülékekben és barkácsszerelésben használnak.

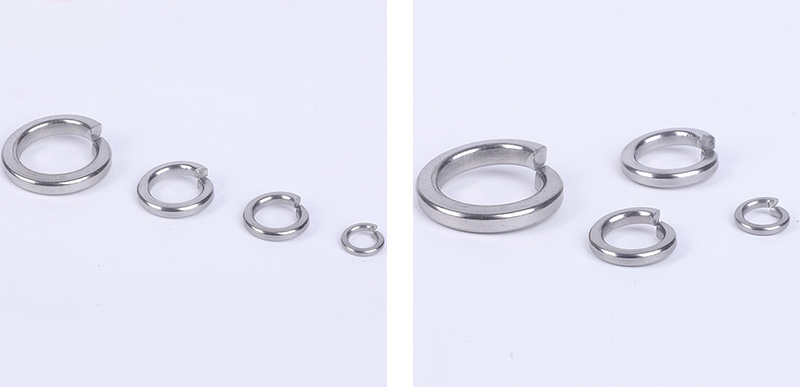

Spring Lock Washers

Hogyan kell elvégezni a munkát?

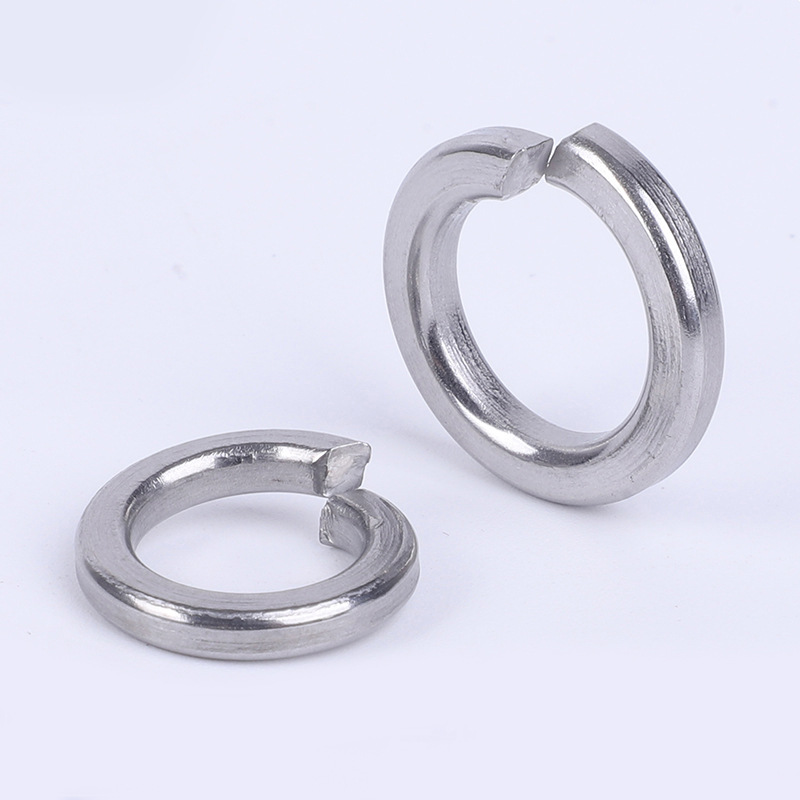

Amikor meglátja a Spring Lock alátétek formáját, minden világossá válik - ez nem egy lapos körgyűrű, hanem egy fémgyűrű, amelyet egyszer vágtak, és a vágási nyílás felfelé és lefelé tolódik el. Keresztmetszete ferde, és éppen emiatt a formája miatt eleve rugalmas.

A munka menete valójában meglehetősen egyszerű:

(1) Telepítés: Helyezze a rugós rögzítő alátéteket a csavarra, és helyezze a csavarfej vagy az anya alá.

(2) Meghúzás: Amikor az anyát lefelé fordítják, a rugós alátét lenyomódik. A rugós alátét, amely a vágott élnél felfelé és lefelé eltolt állapotban volt, lelapul, ami visszaszorító erőt hoz létre.

(3) Lazulásgátló: Miután a rugós alátét lelapult, folyamatosan próbál "visszarugózni". Az így generált ellentétes irányú rugalmasság növeli a súrlódást a teljes csatlakozáson, ezáltal ellenáll a rezgés okozta kilazulásnak. Ugyanakkor a rugós alátét lapított végei éles peremeket képeznek, amelyek áthatolnak a csavarfejen és a munkadarab felületén, fizikai "reteszelő" hatást képezve, ami tovább akadályozza a csavar visszafordulását.

A Spring Lock Washers kilazulásgátló funkciója két dolgon keresztül valósul meg: az egyik a rugalmasság okozta súrlódás, a másik pedig az éles élek felületbe való behatolásakor kialakuló harapóerő.

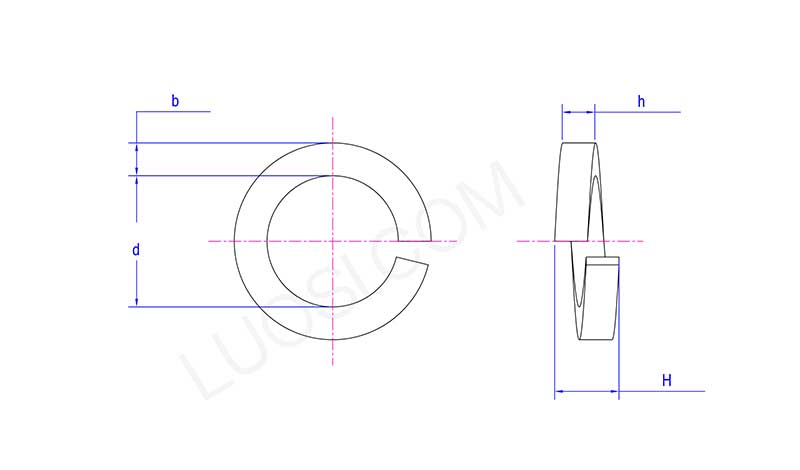

Spring Lock Washers

Hétfő	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
