Szabványos belső fogrögzítő alátétek

Kis fejű csavarok esetén a Xiaoguo® Standard Internal Tooth Lock Washers vásárlása az ideális választás. A belső fog kialakítása biztosítja, hogy az összes fog érintkezzen a csavarfejjel, ezáltal hatékony reteszelés érhető el.

Kérdés küldése

termékleírás

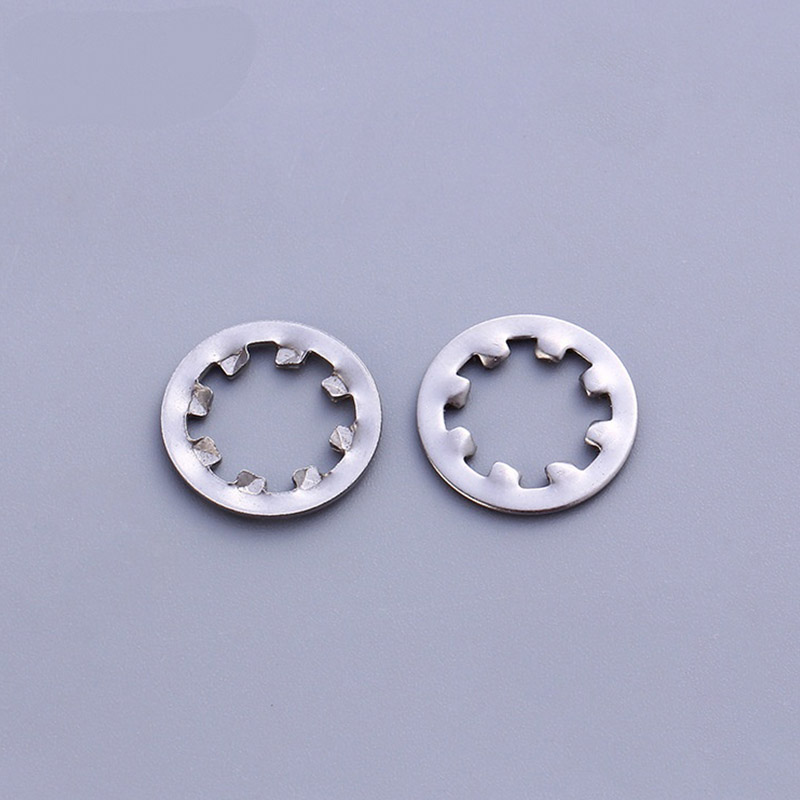

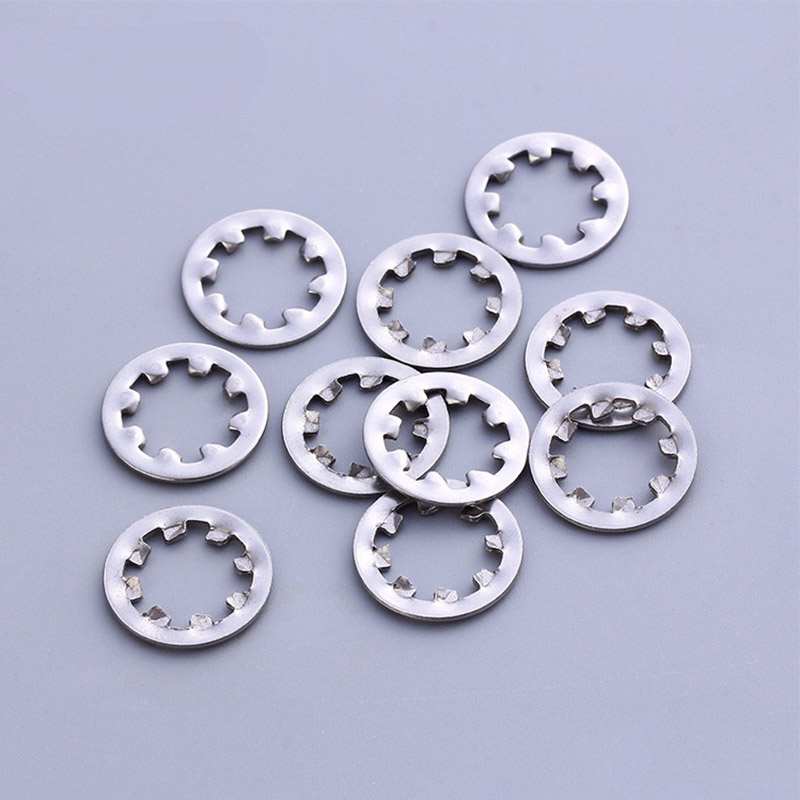

A Standard Internal Tooth Lock Washers egyfajta kilazulásgátló alátét, amelynek felületén befelé elrendezett fogszerű szerkezetek vannak. Alakja vékony fémgyűrű, középen éles foggyűrűvel, sima és lapos külső körrel. A csavar meghúzásakor ezek a fogak beágyazódnak a csavarfejbe és a berendezés alkatrészének felületébe, a súrlódási erőre és a harapási erőre támaszkodva, hogy megakadályozzák a csavar kilazulását. Leegyszerűsítve, a csavarfej és a berendezés alkatrészének felülete közé "retesz" kerül, amely megakadályozza, hogy a csavar kilazuljon a berendezés működése során a magas rezgési frekvencia miatt.

Működési elv

A szabványos belső fogrögzítő alátét működési elve valójában meglehetősen egyszerű. Főleg két funkcióra támaszkodik: "fogak bezárása + rugalmas nyomás", hogy megakadályozza a kilazulást.

(1) Fogcsikorgatás

A szabványos belső fogrögzítő alátétek belső gyűrűje éles fogakkal rendelkezik. Amikor a csavart vagy anyát meghúzzák, ezek a fogak behatolnak a két érintkező felületbe:

A csavarfej/anya alsó felülete (fémfelülete).

A munkadarab felülete (néha még a festék- vagy oxidrétegen is áthatol)

A fogak behelyezése után olyan, mintha „miniblokkoló eszközök” gyűrűjét helyezték volna el a csavarfej alatt. Ha a csavar megpróbál magától visszafordulni, ezek a fogak szilárdan megragadják, és megakadályozzák, hogy elmozduljon, megakadályozva ezzel a kilazulást.

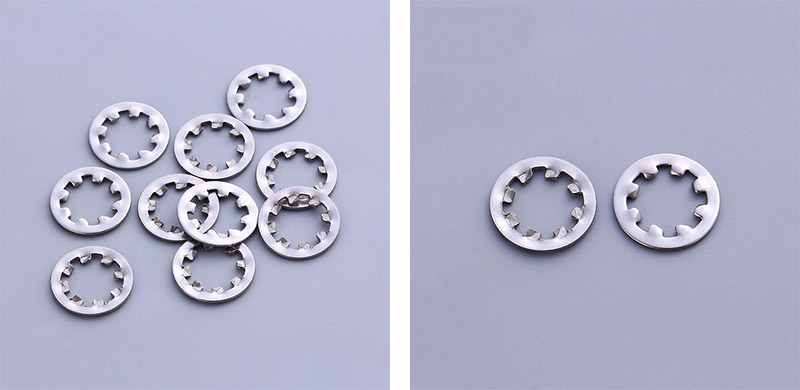

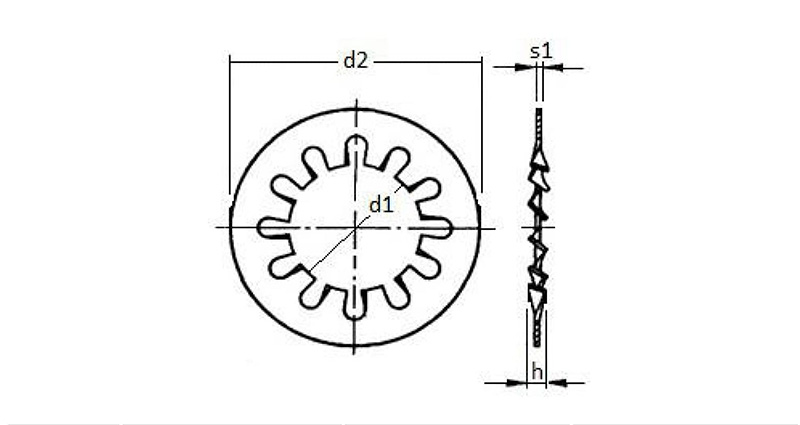

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
A közölt információk és rajzok csak referenciaként szolgálnak

(2) Rugalmas nyomás

Maga az alátét rugalmas. A szabványos belső fogrögzítő alátétek meghúzás után lelapulnak, de az anyaga mindig arra törekszik, hogy visszanyerje eredeti formáját, így folyamatosan fordított tolóerőt és felfelé visszapattanó erőt generál.

Ez a rugalmas erő hat a menetekre, növelve a súrlódást a szálak között. Nagyobb súrlódás esetén a csavarok természetesen kevésbé lazulnak meg.

(3) A kettő együttes hatása

A mechanikus rögzítés közvetlen forgásgátló ellenállást biztosít

A rugalmas előfeszítés növeli a menet súrlódását, és egyben kompenzálja a kisebb vibrációkat vagy az anyagkúszást.

A kettő együtt működik, biztosítva, hogy a szabványos belső fogrögzítő alátétek hatékonyan megakadályozzák a csavar kilazulását még olyan környezetben is, ahol vibráció, ütés, hőtágulás és összehúzódás jelentkezik.
