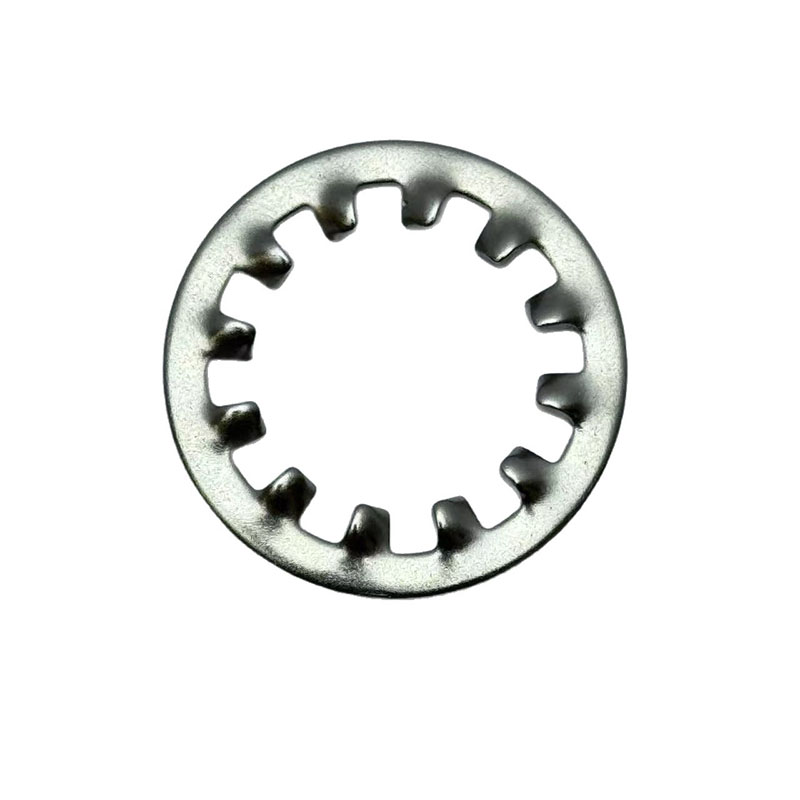

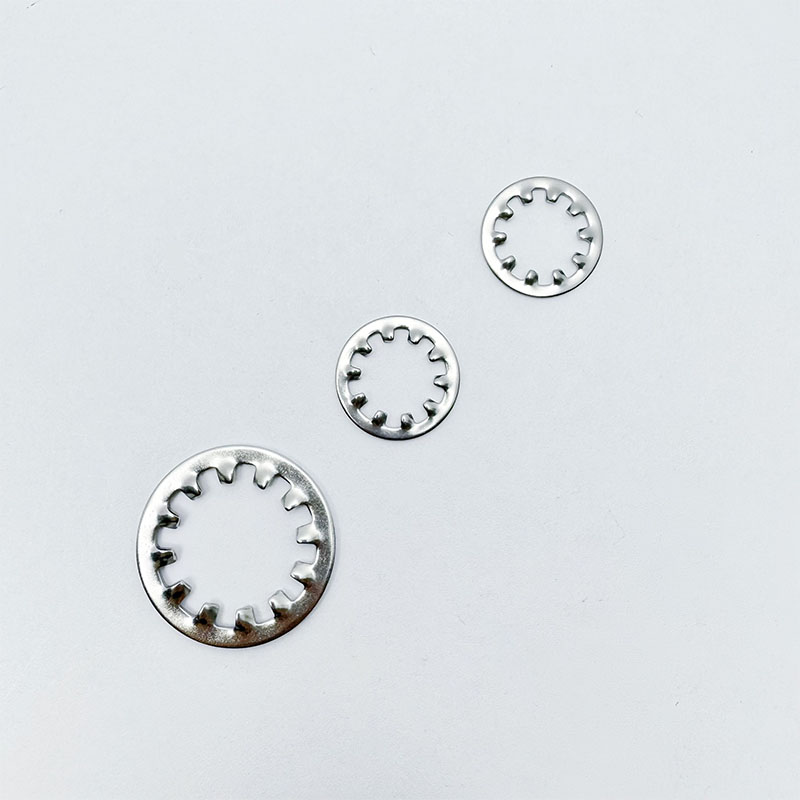

Fogazott zár alátét belső fogak

A Xiaoguo® gyára különféle típusú fogazott rögzítő alátéteket kínál különböző anyagokból. Meg tudja felelni az ügyfelek különböző testreszabási követelményeinek, beleértve a speciális méreteket, speciális felületkezeléseket stb., hogy megfeleljen az ügyfelek különböző munkakörnyezetekben történő felhasználási igényeinek.

Kérdés küldése

termékleírás

A külső fog és a belső fogrögzítő tömítések két hasonló termék, amelyeket különböző alkalmazási helyzetekhez terveztek. A Toohed rögzítő alátétek belső fogai "kímélőbbek", míg a külső fogtömítés "agresszívebb". A köztük lévő alapvető különbség a fogak helyzetében rejlik, amely meghatározza a szakterületüket.

Összehasonlítás Fogazott rögzítő alátétek belső fogak Külső fogak

Megjelenés és fogforma A fogak a tömítés belső gyűrűjén helyezkednek el és befelé nyúlnak. A fogak a tömítés külső gyűrűjén helyezkednek el, és kifelé nyúlnak, csillagokra emlékeztetve.

Rögzítési elv Meghúzáskor a belső gyűrű fogai a csavarfej vagy a csavarfej alsó oldalába "harapnak", lazulásgátló súrlódási erőt biztosítva. Meghúzáskor a külső gyűrű fogai egyszerre "harapnak" a rögzítőfej alatti felületbe és a csatlakoztatott alkatrész beépítési felületébe.

Fő előnye A munkadarab sérülése nélkül: A külső gyűrű sima, nem karcolja meg és nem károsítja a beépítési felületet. Erősebb lazulásgátló teljesítmény: Kétoldalas reteszelés, különösen alkalmas vibrációnak és erős csavaró terhelésnek kitett alkalmazásokhoz.

Adaptív csavartípus Főleg kisebb fejméretű csavarokhoz használatos. Alkalmas nagyobb fejű csavarokhoz

Fő alkalmazási forgatókönyvek Általánosan használják autók belső alkatrészeihez és paneleihez, precíziós elektronikai berendezésekhez, háztartási gépekhez stb. Széles körben használják olyan területeken, ahol erősebb meghúzási erőt igényelnek, mint például a nehézgépek, alvázak, nagy teljesítményű berendezések és ipari gépek, amelyek ellenállnak a nagy vibrációnak.

A telepítés lépései

A Toohed zár alátét belső fogainak felszerelése nagyon egyszerű. A lényeg az, hogy az irány megfelelő legyen.

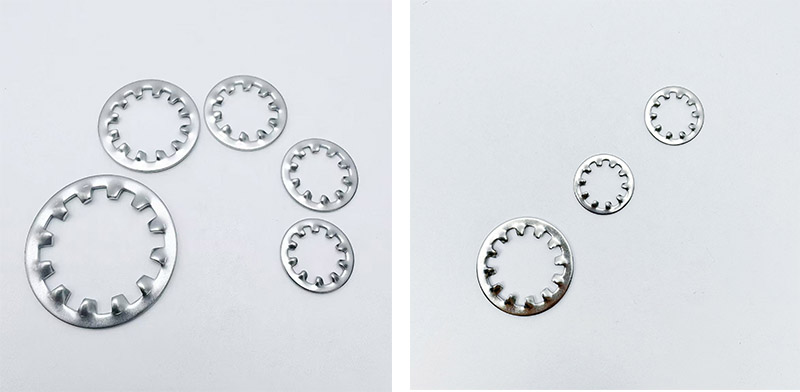

Toothed Lock Washers Internal Teeth

(1) Erősítse meg a műszaki adatokat

Győződjön meg arról, hogy a fogazott rögzítő alátét belső fogainak belső átmérője megegyezik a csavar átmérőjével.

Ellenőrizze, hogy a tömítés fogai épek-e és nincs-e deformáció.

(2) Tisztítsa meg az érintkező felületet

Törölje le az olaj-, festék- és vasreszeléket a csavarfej aljáról és a munkadarab felületéről.

Ha elektromos földeléshez használja, győződjön meg arról, hogy a tömítés fogai áthatolnak a festék- vagy oxidrétegen.

(3) Helyezze be az alátétet (az irány döntő)

Helyezze a fogazott rögzítő alátétek belső fogait a csavarra.

A fogfelületnek a csavarfej vagy anya felé kell néznie (azaz a fogaknak a meghúzandó alkatrész felülete felé kell lenniük).

A sima és lapos felület a csavarfej külső oldala felé néz.

(4) Helyezze be a csavart

Vezesse át a csavart az alátéttel a munkadarab furatán.

Előzetesen húzza meg kézzel az anyát vagy csavart, hogy a menetek megfelelően illeszkedjenek.

(5) Húzza meg

Használjon nyomatékkulcsot, és húzza meg a csavarokat a szabványos nyomatékértékeknek megfelelően.

A meghúzási folyamat során a fogak automatikusan érintkeznek az érintkező felülettel.

Nincs szükség további nyomaték-beállításra; a szabványos nyomaték elegendő lesz.

(6) Ellenőrizze

Elektromos földelési alkalmazásoknál egy multiméter használható a vezetőképesség mérésére a tömítés mindkét oldalán annak ellenőrzésére, hogy a fogak áthatoltak-e a bevonaton.

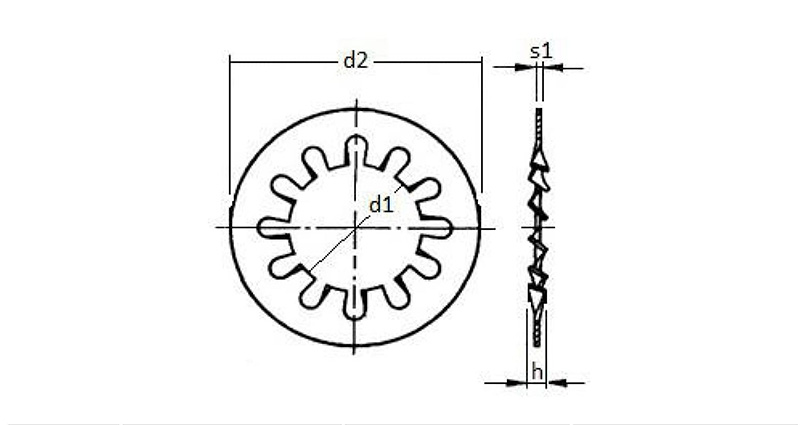

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
A közölt információk és rajzok csak referenciaként szolgálnak

Gyakran Ismételt Kérdések

(1) Hogyan csomagolják exportra?

A belső csomagolás műanyag zacskókból és papírdobozokból, míg a külső csomagolás szabványos export kartondobozokból és raklapokból áll. Mindegyik Toohed zár alátét belső fogazatának nincs önálló védelme, de a csomagolás elegendő ahhoz, hogy szállítás közben ne karcolják meg egymást.

(2) Használhatók a belső fogrögzítő alátétek süllyesztett csavarokkal?

Igen, de meg kell jegyezni, hogy a fogfelületnek továbbra is a munkadarab felé kell néznie. Mivel a süllyesztett csavar feje kúpos, előfordulhat, hogy az alátét belső fogai nem tudnak teljesen érintkezni a fej alsó felületével, ami valamivel gyengébb rögzítési hatást eredményez.
