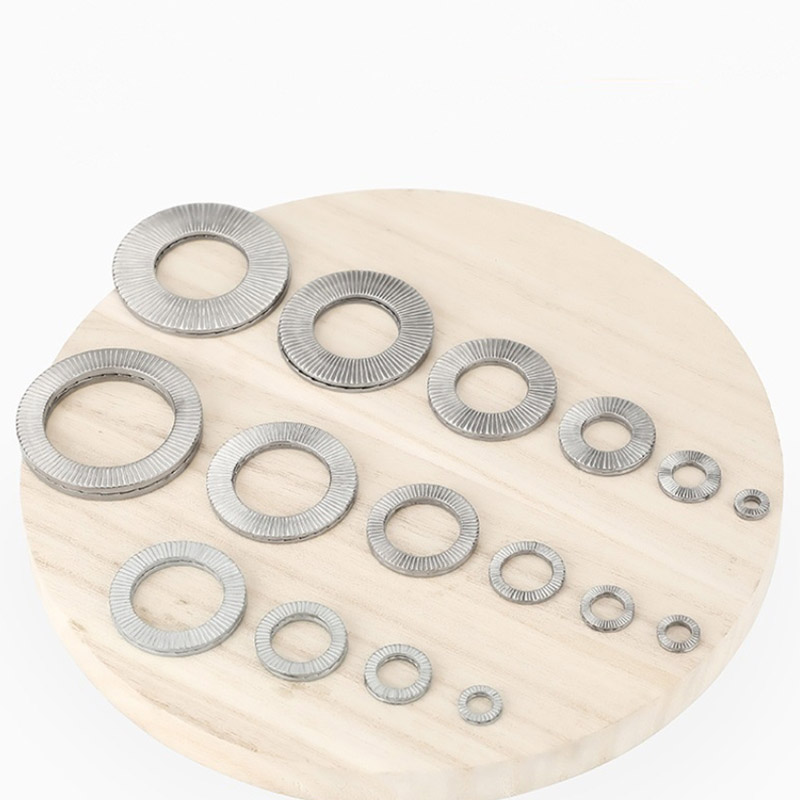

Két összecsukható önzáró alátét

A Xiaoguo® gyár által szállított két összecsukható önzáró alátétek felhagynak a hagyományos reteszelési módszerrel, és a súrlódás helyett a feszültség kilazulásgátló elvét alkalmazzák, jelentősen javítva a teljesítményt.

Kérdés küldése

termékleírás

A két összecsukható önzáró alátétek kilazulásgátló alapelve a következőkben rejlik: a rezgés okozta káros energia zseniális átalakítása a reteszeléshez szükséges erővé. Ahelyett, hogy a hagyományos módszerre hagyatkoznánk, amely a rögzítőgyűrű használatával megakadályozza a „súrlódás” miatti kilazulást, egy intelligensebb mechanizmust alkalmaztak:

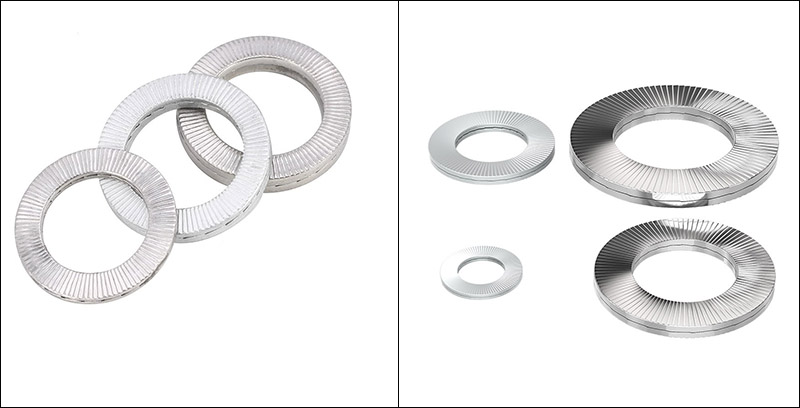

Two Fold Self Locking Washers

(1) Első meghúzás: Kétoldalas pozicionálás

A beszerelés során a két alátét ék alakú felületei egymáshoz igazodnak, és párban használják őket.

Külső rögzítés: Meghúzáskor a két felhajtható önzáró alátét külső felületén lévő sugárirányú finom fogak szilárdan beleharapnak az anya/csavar fejébe és a munkadarab felületébe, szorosan lezárva az érintkezési felületet és megakadályozva a csúszást.

Belső visszatartás: Ezen a ponton a két alátét belső oldalán lévő ék alakú felületek (nagy fogak) szorosan érintkeznek egymással, de relatív elmozdulás nem történt, így teret ad a későbbi mechanikai hatásnak.

(2) Kioldó kilazulás: Inkább elcsúszás, mint csúszás

Amikor a berendezés vibráló környezetben működik, az anya nagyon enyhe kilazulási hajlamot mutat.

Tekintettel arra, hogy a külső sugárirányú fogak súrlódási ereje sokkal nagyobb, mint a belső ék alakú felületé, nem fog elmozdulni az anya és a két összecsukható önzáró alátét között.

Az egyetlen mozgás az, hogy a két alátét "kicsúszik a helyéről" egymásnak a belső oldalon lévő ék alakú felület mentén.

(3) Az önzár elérése: Az ékhatás kulcsa

Amikor a berendezés rezeg vagy ingadozó erőket tapasztal, az ék alakú felület által generált erőteljes ellenerő azonnal kioltja ezeket a rezgéseket. Ez megakadályozza, hogy a csavar az ellenkező irányba forogjon, és a rezgési energiát átalakítja magának a Two fold önzáró alátétnek a reteszelő erejévé, ami azt a hatást éri el, hogy "minél jobban rezeg, annál szorosabb lesz", ezáltal megakadályozza a kiváltó októl való kilazulást.

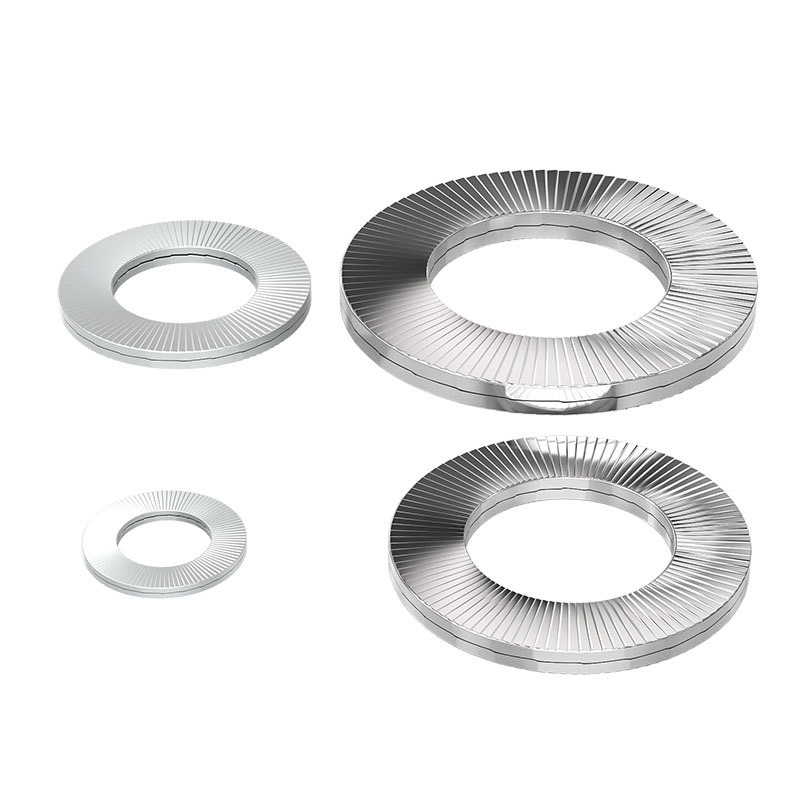

Two Fold Self Locking Washers

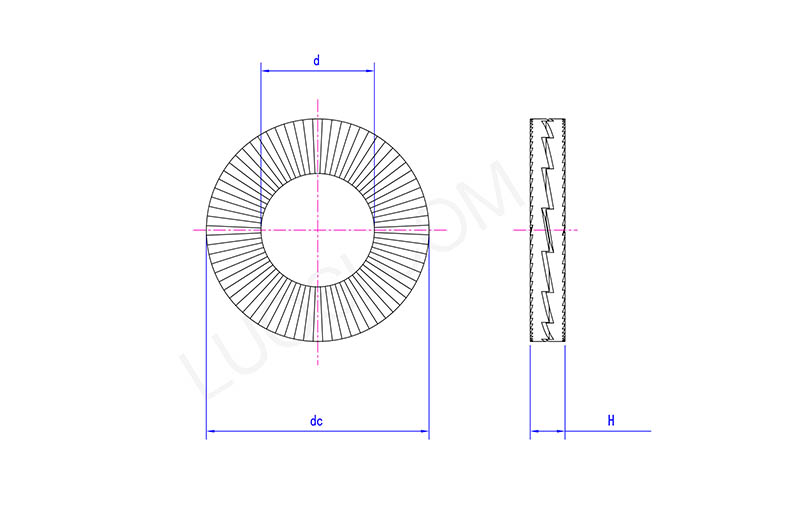

Hétfő	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
