Megrázhatatlan, két összecsukható önzáró alátét

A Xiaoguo® a kiváló minőségű ipari kötőelemek vezető globális exportőre. Unshakeable A két összecsukható önzáró alátét speciális rögzítőelemek, amelyeket úgy terveztek, hogy kivételes ellenállást biztosítsanak a vibráció és a dinamikus terhelések hatására bekövetkező kilazulás ellen.

Modell:DIN 25201

Kérdés küldése

termékleírás

A rázhatatlan, kétszeres önzáró alátétek olyan speciális rögzítők, amelyek megakadályozzák a csavarok vagy anyák kilazulását rázkódás, hőmérsékletváltozás vagy mozgó terhelés miatt. Kétféleképpen működnek, hogy a dolgokat szorosan zárják a rezgések ellen, és nincs szükség extra ragasztókra, elrontott szálakra vagy egyéb rögzítőeszközökre. Pontosan ezért nélkülözhetetlenek a kritikus alkatrészekhez zord körülmények között is – elvégre a biztonság és a megbízhatóság alapvető követelmény. Ezek az alkatrészek nemcsak hatékonyan csökkentik a karbantartási gyakoriságot, hanem alapvetően csökkentik a meghibásodás valószínűségét is, szilárd alapot biztosítva a berendezések stabil működéséhez.

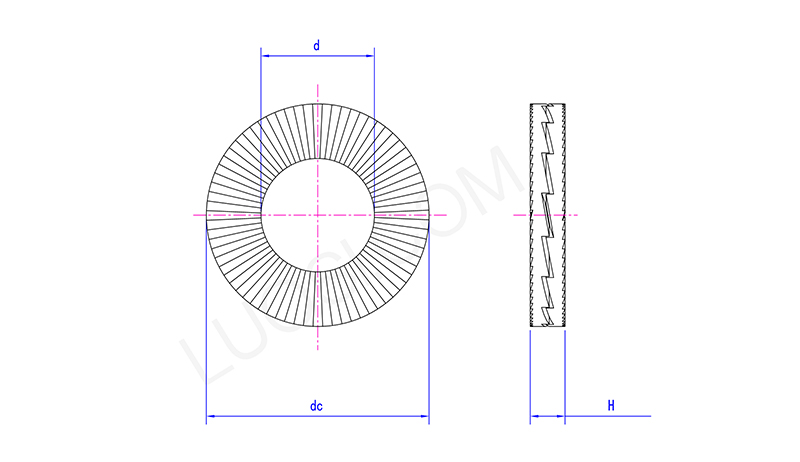

Hétfő	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d max	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
d min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
dc max	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
dc min	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H max	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H min	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Termék részletek:

A két részből álló kialakításnak köszönhetően a rázhatatlan, két összecsukható önzáró alátétek működnek. Az egyik oldalon kis bordák vannak, amelyek bemélyednek a párosított felületbe, mint egy konzol. A másik oldalon megemelkedett, ferde részek vagy kis ékek vannak. Amikor meghúzza a rögzítőelemet, ezek a ferde részek felnyomják az alátét belső füleit, és erős, egyenletes rugószerű nyomást hoznak létre a csavar- vagy anyafejre. Ez a kétirányú reteszelés súrlódást és rugóerőt is használ, hogy megakadályozza a dolgok elfordulását – jobban, mint a legtöbb más mód.

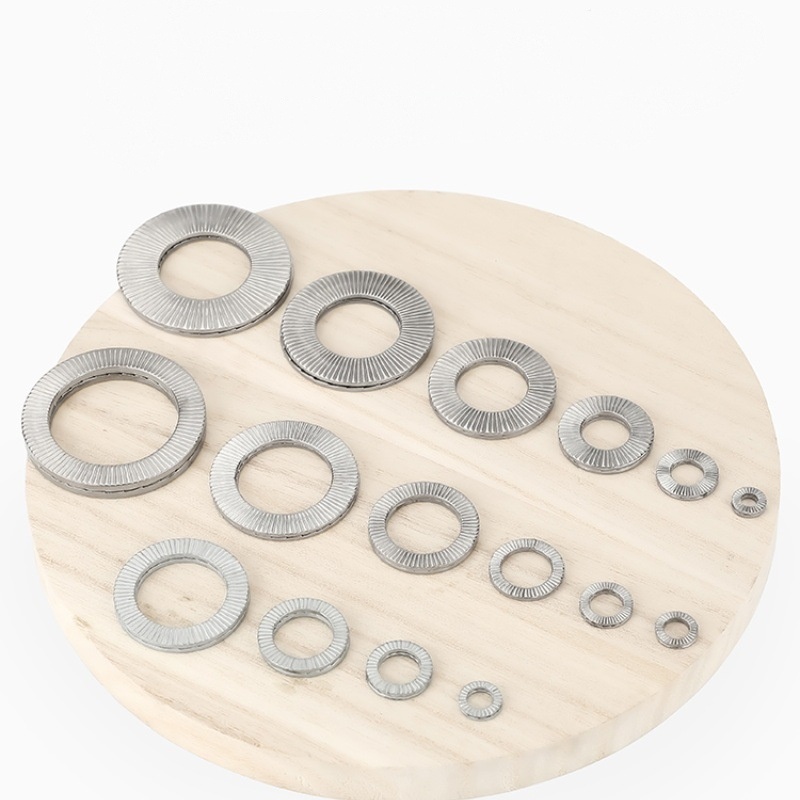

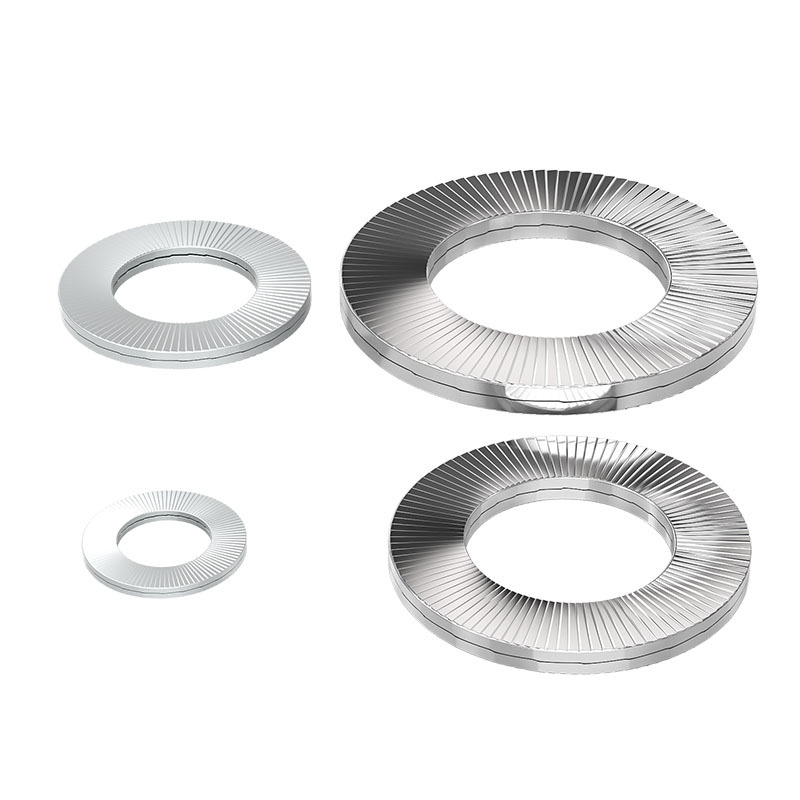

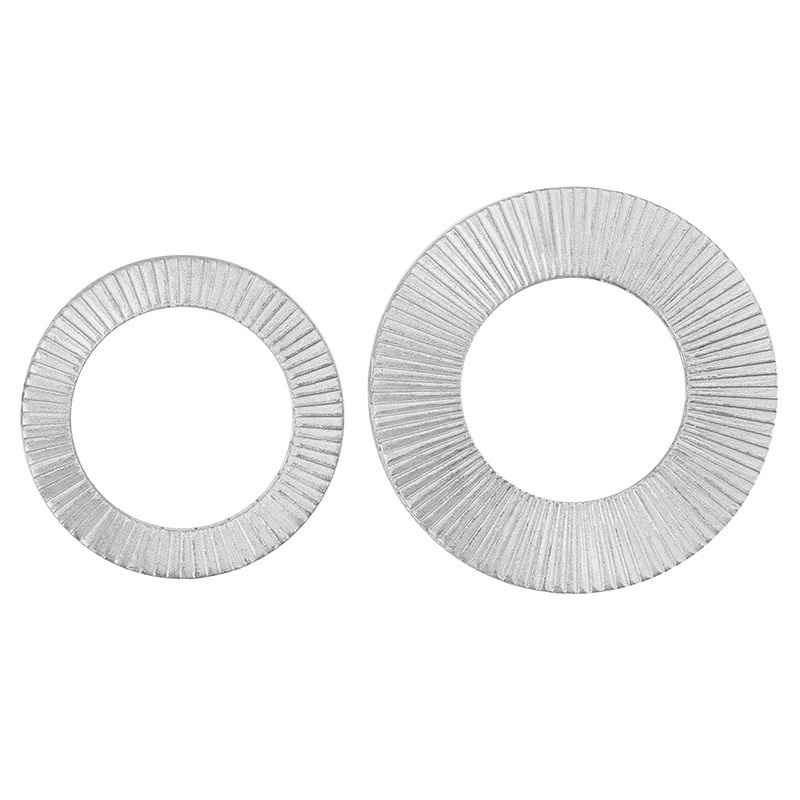

Unshakeable Two Fold Self Locking Washers

Hogyan működik valójában a rázhatatlan, két összecsukható önzáró alátétek reteszelő mechanizmusa, hogy megakadályozza a kilazulást?

A rázhatatlan, két összecsukható önzáró alátétek kétgyűrűs felépítésűek, amelyek nem hasonlítanak a megszokottakhoz. Az alátét belső gyűrűje szorosan illeszkedik a rögzítőelemhez, mint egy csavar, míg a külső gyűrű erősen rányomódik a felületre, amelyre rögzítve van. Ez a két rész együttesen jelentős súrlódást és bizonyos feszültséget hoz létre, amely megakadályozza a rögzítőelem elfordulását és kilazulását még vibráció közben is. Jobban működnek, mint a hagyományos lapos vagy rugós alátétek.
