Vibrációt gátló két összecsukható önzáró alátét

Jellemzően az egyik olyan mechanizmus a vibrációban, amely ellenáll a két összecsukható önzáró alátétnek, radiális fogakat tartalmaz, amelyek megragadják a csapágyfelületet, míg a másik olyan elliptikus torzítást tartalmaz, amely feszültséget és súrlódást okoz a csavarral vagy anyával szemben. A nemzetközi szabványoknak való megfelelés a Xiaoguo® gyártóinak alapvető kötelezettsége.

Modell:DIN 25201

Kérdés küldése

termékleírás

A vibrációnak ellenálló, kétszeresen önzáró alátéteknél a legfontosabb méretek számítanak: a csavar átmérőjének megfelelő méret, a belső átmérő, a külső átmérő és a teljes vastagság. A vastagság azért fontos, mert ez befolyásolja, hogy az alátét mennyire tud visszarugaszkodni, és milyen reteszelőerőt hoz létre. A gyártók részletes specifikációkat adnak ezen alátétek minden típusához és méretéhez. Így a mérnökök kiválaszthatják a megfelelő csavarméretet és azt, hogy mire van szükségük.

Megfelel a nemzetközi szabványoknak:

A jó gyártók vibrációt gátló, kétszeresen önzáró alátéteket gyártanak, amelyek megfelelnek a szigorú nemzetközi szabványoknak, mint például a DIN 25201, NASM 35338, vagy az eredeti berendezések gyártóinak meghatározott specifikációinak – gondoljunk csak az autó- vagy repülőgépgyártó cégekre. Ezek a szabványok olyan dolgokra vonatkoznak, mint a méret, az anyagtulajdonságok, a keménység, a teljesítményük szükségessége (például a minimális erő, amely megakadályozza, hogy elforduljanak), és hogyan kell tesztelni őket. Ez biztosítja, hogy a tanúsítvánnyal rendelkező Vibration Defying Kétszeres önzáró alátétek megbízhatóan működjenek, és a fontos összeállításokban egymásra cserélhetők.

Mekkora a maximális folyamatos üzemi hőmérsékleti tartomány a normál vibrációt gátló, kétszeresen önzáró alátéteknél?

A hagyományos szénacél vibrációnak ellenálló, horganyzott, kétszeresen önzáró alátétjeink 120°C (250°F) körüli hőmérsékletig jól működnek. Ha magasabb hőmérsékletre van szüksége – körülbelül 400 °C-ig (750 °F) –, akkor az A2 (304) vagy A4 (316) rozsdamentes acél típusunkat ajánljuk. Folyamatosan zárják a dolgokat anélkül, hogy rosszabbodnának még magasabb hőmérsékleten is.

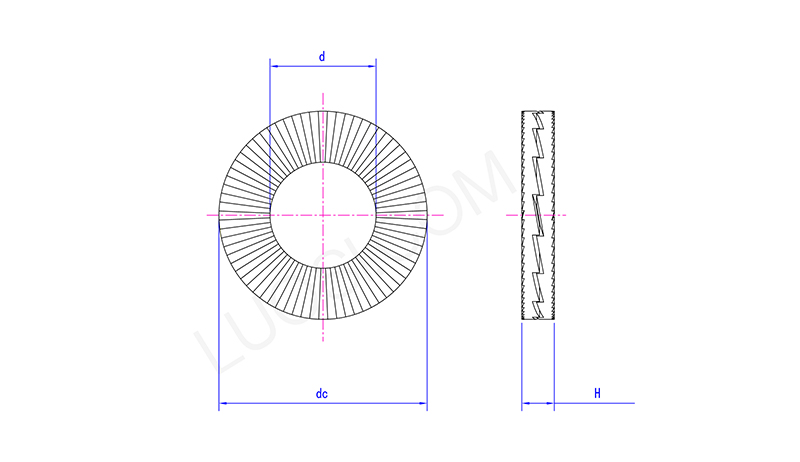

Hétfő	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d max	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d min	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
dc max	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
dc min	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H max	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H min	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
