Hegesztett hatlapú anyákat karimákkal

A Xiaoguo® a magkötőelemek exportgyártóira összpontosít. A hegesztett hatlapú anyák karimával speciális menetes rögzítőelemek, amelyek hatszögletű testtel és integrált körkarimával rendelkeznek, állandó hegesztési rögzítéshez.

Modell:Q 364-2012

Kérdés küldése

termékleírás

A karimás hegesztett hatlapú anyák speciális rögzítőelemek. Rendes hatszögletű fejük van, amelyen csavarkulcsot használhat, valamint széles, kör alakú alap (a karima), amely az anya részét képezi. Ez a karima azt jelenti, hogy nincs szüksége külön alátétre. Ezek az anyák elsősorban tartós rögzítésre készültek. A hegesztéshez egy kissé megemelt résszel vagy egy speciális alapformával rendelkeznek, amely lehetővé teszi számukra, hogy biztonságosan hegeszthessenek közvetlenül a szerkezetekre, csövekre vagy berendezések felületére. Így erős, rögzített menetes pontot kap.

“Weld

Előny:

A karimás hegesztési hatlapú anyák fő előnye, hogy mindegyik egy darabból áll. A karimák nagyobb területen oszlatják el a szorítóerőt, és mivel a tömítés hatékonysága egyenesen arányos az erő egyenletességével, kisebb a feszültség a felületen, amelyhez rögzítik. Emiatt kevésbé valószínű, hogy meglazulnak a vibráció miatt. Ez a beépített stabilitás, valamint a tartós felhegesztés teszi ezeket az anyákat igazán megbízhatóvá. Jól működnek nagy igénybevételnek kitett vagy olyan fontos felhasználási területeken, ahol rendkívül fontos a rögzítőelem biztonságos tartása.

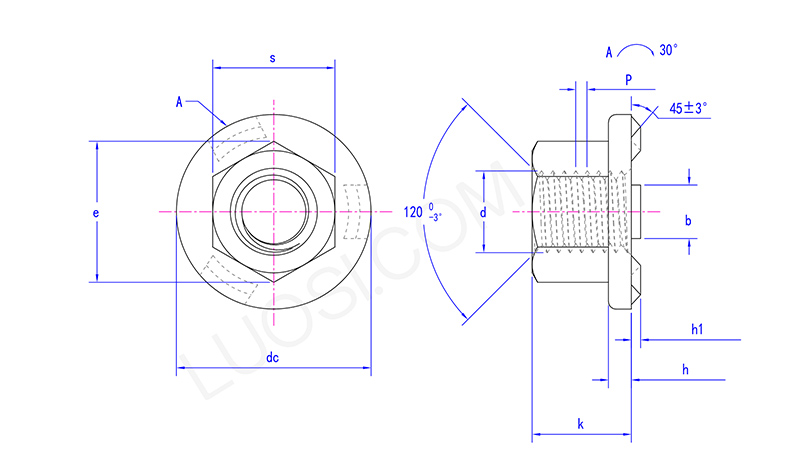

Hétfő	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	11
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k max	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k min	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Hegesztési módszer:

A karimás hegesztési hatlapú anyákat főként vetületi hegesztéssel (ez az ellenállás-hegesztés egyik fajtája) történő felhasználásra tervezték, hogy rögzítsék őket kötőelemekhez vagy alkatrészekhez. Bizonyos esetekben ívhegesztéshez is használhatók (például MIG vagy TIG). De a megfelelő módszert kell használnia – különben megsérülhet a karima vagy a menetek, és ez megzavarná az anya épségét.
